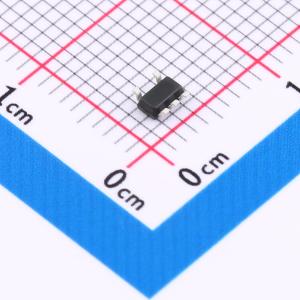

温馨提醒：图片仅供参考，商品以实物为准
SSP9301
降压型 1A 2.7V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 1A工作电流，5.5V工作电压，同步降压芯片
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- SSP9301
- 商品编号
- C49331832
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0444克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 1.5MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护；输出放电 |
商品概述
SSP9301是一款紧凑型5V降压转换器，可提供1A的输出电流。该器件采用专有控制环路，以实现快速的瞬态负载响应，并在轻载和重载条件下均能保持较高的转换效率。SSP9301配备了多种保护功能，例如输入过压保护、输出短路保护、过流保护和过温保护。该器件内部集成了功率树生成器、带隙电压基准模块、欠压锁定（UVLO）模块、误差放大器、保护电路、驱动模块、电流检测模块以及两个功率MOSFET。SSP9301采用SOT23-5封装。
商品特性
- 2.7V至5.5V输入电压范围
- 输入过压保护@6V
- 工作静态电流为40μA
- 输出电流高达1A
- 效率高达95%
- 具备过流保护、短路保护和过温保护
- 采用SOT23-5封装
应用领域
- 机顶盒
- 固态硬盘
- WIFI及网络设备
- 安全监控系统
- 玩具
