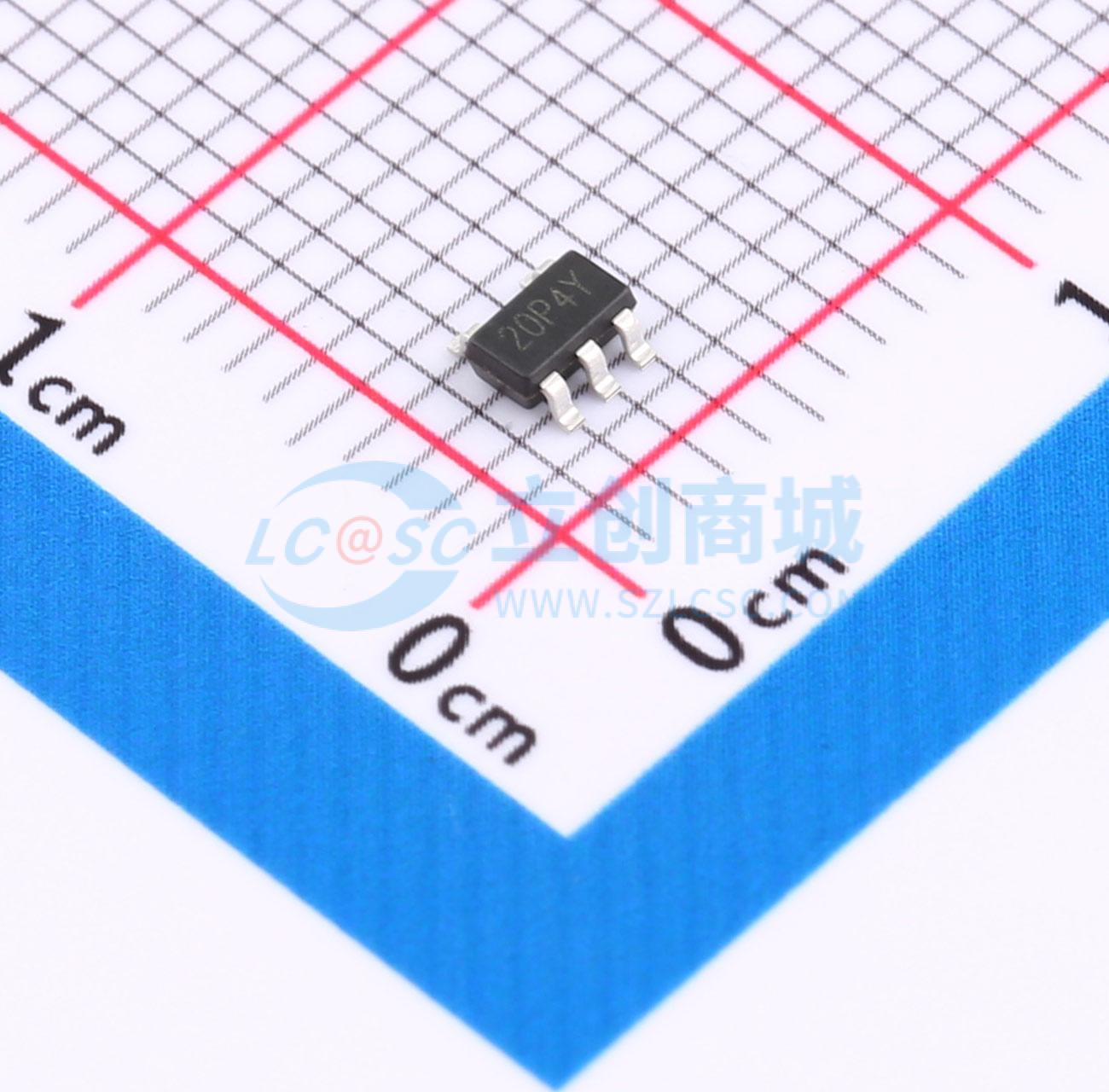

温馨提醒：图片仅供参考，商品以实物为准
SSP9302
降压型 2A 2.7V~5.5V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 2A工作电流，5.5V工作电压，同步降压芯片
- 品牌名称
- Siproin(上海矽朋)
- 商品型号
- SSP9302
- 商品编号
- C49331833
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0445克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 2.7V~5.5V | |
| 输出电压 | - | |
| 输出电流 | 2A | |
| 开关频率 | 1.3MHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 40uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护；输出放电 |
商品概述
SSP9302是一款紧凑型5V降压转换器，可提供1A输出电流。该器件采用专有控制环路以实现快速的瞬态负载响应，在轻载和重载下均能保持高转换效率。SSP9302配备了多种保护功能，包括输入过压保护、输出短路保护、过流保护和过温保护。其内部集成功率树生成器、带隙电压基准模块、欠压锁定模块、误差放大器、保护电路、驱动模块、电流检测模块以及两个功率MOSFET。SSP9302采用SOT23-5封装。
商品特性
- 2.7V至5.5V输入电压范围
- 输入过压保护点6V
- 工作时静态电流40uA
- 输出电流高达2A
- 效率高达97%
- 具备过流保护、短路保护和过温保护
- SOT23-5封装
应用领域
- 机顶盒
- 固态硬盘
- 无线网络设备
- 安防监控系统
- 玩具
