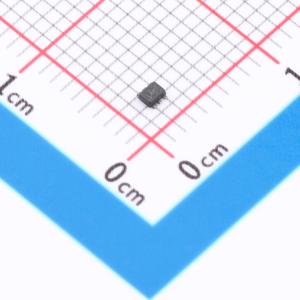

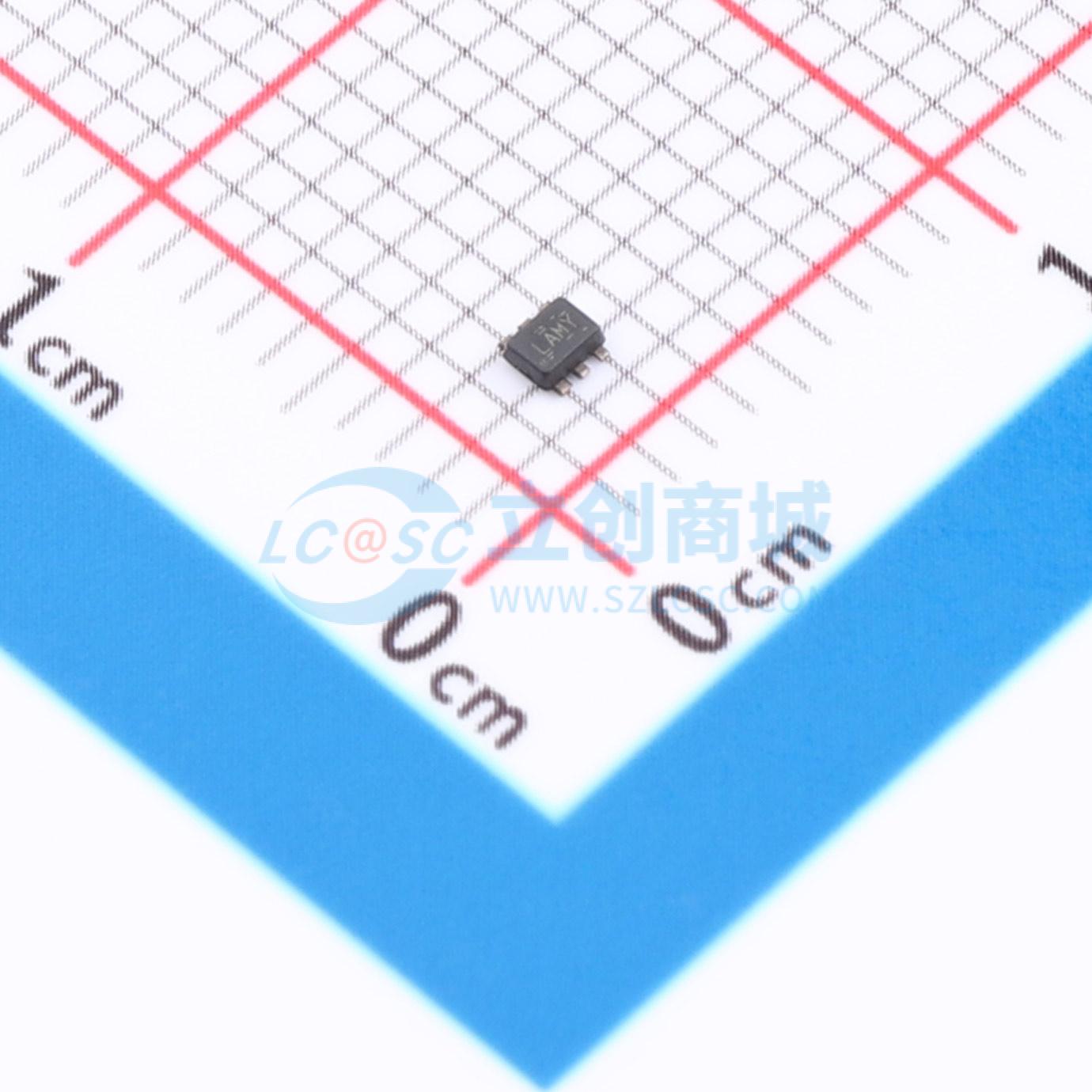

TPS60800QDRLRQ1

TPS60800-Q1可在1.8V至5.25V的输入电压范围内生成非稳压负输出电压。该器件通常由5V或3.3V的预稳压电源轨供电。由于TPS60800-Q1支持宽输入电压范围，两节或三节NiCd、NiMH或碱性电池，以及一节锂离子电池也可为该器件供电。构建完整的DC-DC电荷泵逆变器仅需要三个外部1µF电容器。该器件采用6引脚SOT563封装，完整转换器可搭建在40mm²的板面积上。通过将启动带载通常需要的肖特基二极管替换为集成电路，实现了板面积和元件数量的额外减少。 TPS60800-Q1可提供最大200mA的输出电流，在宽输出电流范围内典型转换效率大于90%。TPS60800-Q1采用可变开关频率，可在宽负载范围的应用中降低工作电流，并且支持使用低容值电容器设计。TPS60800-Q1是一款电荷泵逆变器，可对输入施加的电压进行反相变换。为获得最高性能，建议使用低等效串联电阻(ESR)的电容器（例如陶瓷电容）。启动带载功能所需的肖特基二极管功能已集成到器件中，可提供确定的启动性能并节省板空间，该器件针对典型运算放大器负载的启动进行了优化。

• 符合汽车应用要求
• 符合AEC-Q100测试要求，器件温度等级1，环境工作温度范围为-40℃ 至 +125℃
• 可对输入电源电压进行反相变换
• 输出电流最高可达200mA
• 仅需要三个小型1µF陶瓷电容器
• 输入电压范围从1.8V 至 5.25V
• 器件静态电流典型值为340µA
• 具备省电模式，可在低输出电流条件下提升效率
• 在宽输出电流范围内效率大于90%
• 集成有源肖特基二极管，支持带载启动
• 采用6引脚SOT563封装

• 汽车信息娱乐
• 汽车仪表组
• LCD偏置
• 运算放大器电源
• 车载充电器
• 人形机器人位置传感器
