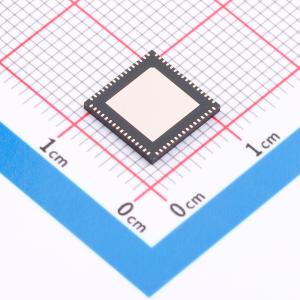

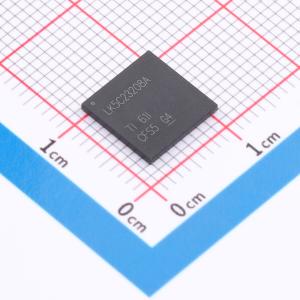

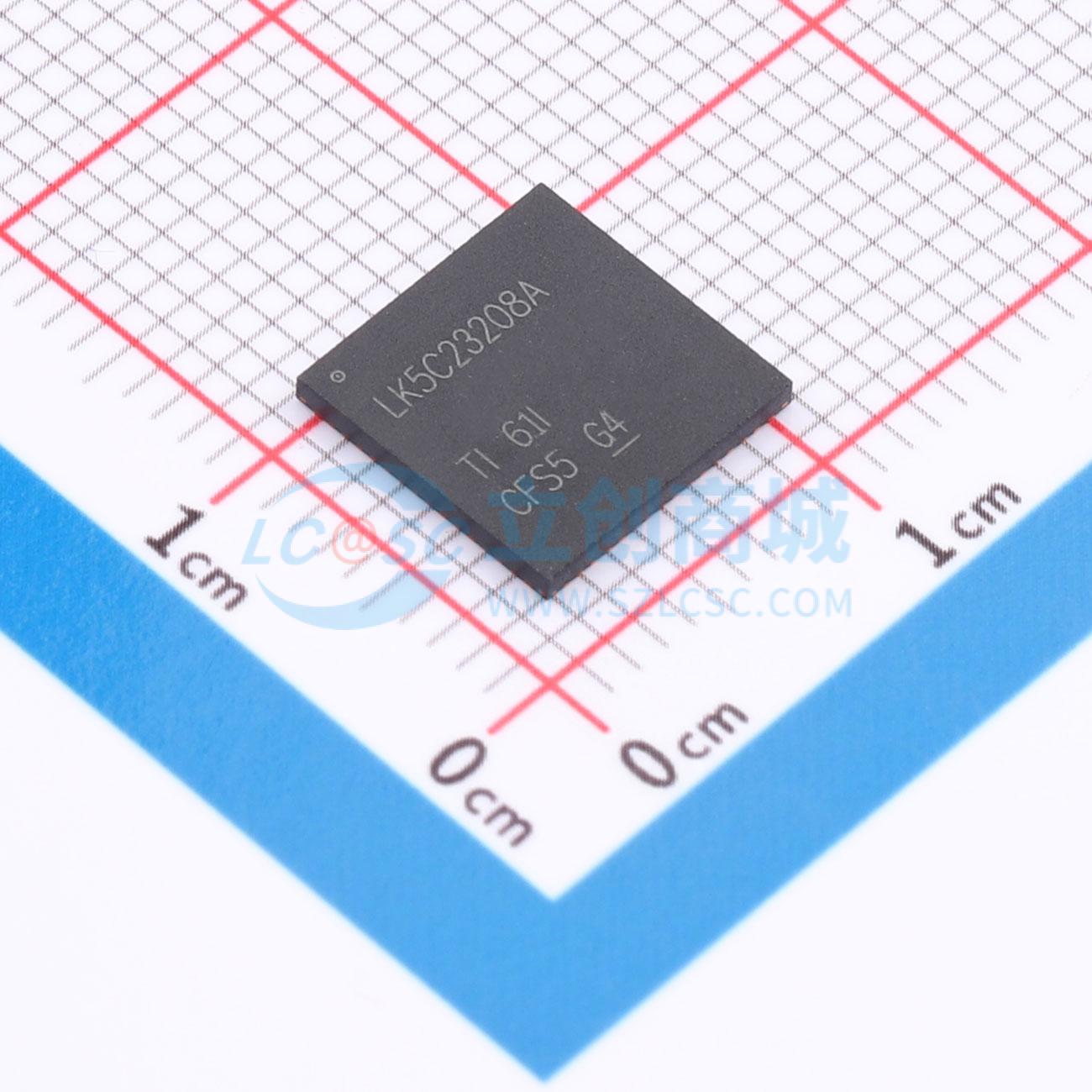

LMK5C23208ARGCR

LMK5C23208A是一款满足无线通信和基础设施应用严格要求的高性能网络同步器与抖动清理器。该器件集成2个DPLL和3个APLL，可提供无中断切换和抖动衰减功能，支持可编程环路带宽(LBW)，仅需一个外部环路滤波电容，可实现最大灵活性和易用性。APLL3采用TI专有的体声波(BAW)技术打造的超高性能PLL。BAW APLL可产生491.52MHz输出时钟，在12kHz至20MHz范围内典型RMS抖动为40fs，最大RMS抖动为60fs，该性能与DPLL参考输入频率和抖动特性无关。APLL2和APLL1（传统LC VCO）可提供第二或第三频率和/或同步域的选项。参考验证电路监测DPLL参考输入，当输入被检测到或丢失时自动执行无中断切换。零延迟模式(ZDM)可控制输入与输出之间的相位关系。该器件可通过I2C或SPI完全编程，集成的EEPROM可用于自定义系统启动时钟，还具有出厂默认ROM配置文件作为后备选项。

• 采用超低抖动BAW VCO，适用于无线基础设施和以太网时钟
• 在491.52MHz下，典型RMS抖动为40fs，最大RMS抖动为57fs
• 在245.76MHz下，典型RMS抖动为50fs，最大RMS抖动为62fs
• 集成2个高性能数字锁相环(DPLL)和3个模拟锁相环(APLL)
• DPLL环路滤波器带宽可编程，范围为1mHz至4kHz
• DCO频率调节步长小于1ppt
• 支持2路差分或单端DPLL输入
• 输入频率范围为1Hz (1PPS) 至 800MHz
• 支持数字保持和无中断切换
• 8路差分输出，支持可编程HSDS、AC-LVPECL、LVDS和HSCL输出格式
• 配置为OUT0_P/N、OUT1_P/N、GPIO1和GPIO2输出6路LVCMOS频率、OUT3_P/N至OUT15_P/N输出6路差分输出时，最多可提供12路总频率输出
• 输出频率范围为1Hz (1PPS) 至 1250MHz，支持摆幅和共模可编程
• 符合PCIe Gen 1至6规范
• 支持I2C或3线/4线SPI接口

• 4G和5G无线网络
• 有源天线系统(AAS)、mMIMO
• 宏远端射频单元(RRU)
• CPRI/eCPRI基带、集中式单元、分布式单元(BBU、CU、DU)
• 小型蜂窝基站
• SyncE (G.8262)、SONET/SDH (Stratum 3/3E, G.813, GR-1244, GR-253)、IEEE-1588 PTP从时钟
• 112G/224G PAM4 SerDes的抖动清理、漂移衰减和参考时钟生成
• 光传送网(OTN G.709)
• 宽带固网接入
• 工业领域
• 测试与测量
