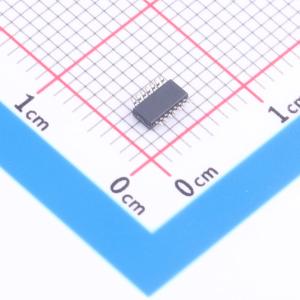

PTXG8041QDYYRQ1

TXG804x-Q1 是一款基于非电流的 4 位定向电压和接地电平转换器，可支持 1.71V 至 5.5V 之间的逻辑电平转换和高达 ±80V 的接地电平转换。与传统电平转换器相比，TXG804x-Q1 系列可以解决不同接地电平之间的电压转换难题，常见场景中GNDA 与 GNDB 之间存在直流漂移（由寄生电阻或电容引起）。VCCA 以 GNDA 为基准，VCCB 以 GNDB 为基准。Ax引脚以 VCCA 逻辑电平为基准，而 Bx 引脚以 VCCB 逻辑电平为基准。A 端口和 B 端口都接受 1.71V 至 5.5V的电压。该器件包括两个使能引脚，当 OE 引脚连接至GND 或保持悬空时，这些引脚可以将各输出置于高阻抗状态。如果输入功率或信号丢失，OE 为高电平时输出默认为低电平。当 VCC 至 GND 短接时，GNDA 和 GNDB 之间的漏电流为 70nA。TXG804x-Q1 器件有助于改善不同接地域的抗噪性能和电源时序，同时提供低功耗、延迟和通道间偏斜。TXG804x-Q1 可以抑制高达 1MHz 的 140Vpp 噪音水平。此器件支持 SPI、UART、GPIO 和 I2S 等多种接口。如需了解所有可用封装，请参阅数据表末尾的可订购产品附录。

• 支持高达 ±80V 的直流偏移
• 高达 1MHz 的 140Vpp 交流噪声抑制
• CMTI 为 250V/µs
• 低传播延迟 (<5ns) 和通道间偏斜 (0.35ns)
• 大于 250Mbps
• 低功耗（1Mbps、1.8V 时每通道 0.65mA）
• 完全可配置的双电源轨设计可允许各个端口在1.71V 至 5.5V 范围内运行
• 提供具有多种配置的 4、2、1 通道器件
• 包含两个器件型号:TXG8041-Q1（3 个正向，1 个反向）；TXG8042-Q1（2 个正向，2 个反向）
• 支持 VCC 断开功能（I/O 强制进入高阻态）
• 施密特触发输入允许慢速和高噪声信号
• 带集成静态下拉电阻器的输入阻止通道悬空
• 工作温度范围为 -40℃ 至 +125℃
• 闩锁性能超过 100mA，符合 JESD 78 II 类规范的要求
• ESD 保护性能超过 JESD 22 规范要求
• 4000V 人体放电模型
• 500V 充电器件模型
• 提供封装选项:DYY (SOT-14)、DBQ (QSOP-16)

• 电动助力转向
• 车辆控制单元
• 汽车显示屏
• 音响主机和数字驾驶舱
