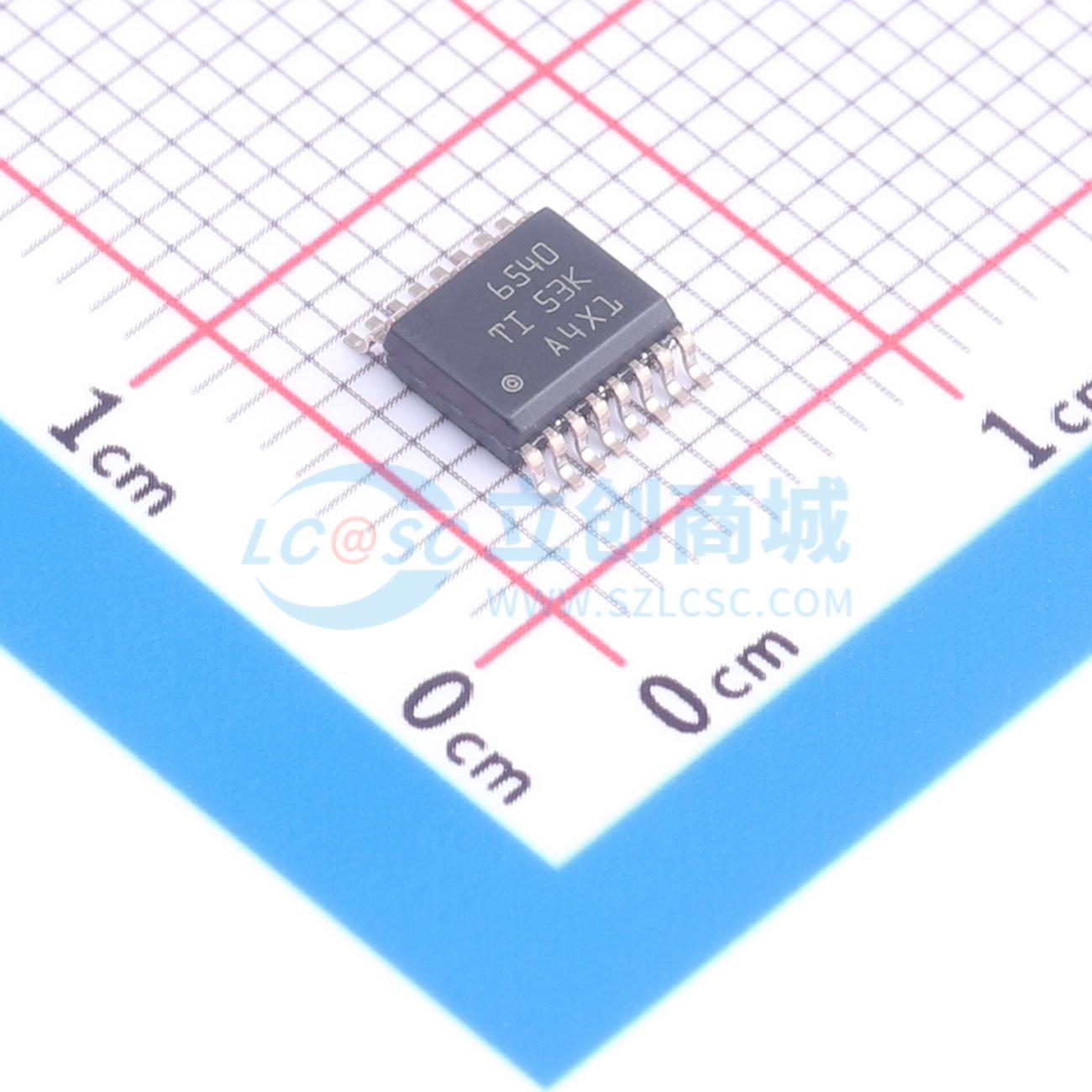

ISO6540DBQR
ISO6540DBQR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TI(德州仪器)
- 商品型号
- ISO6540DBQR
- 商品编号
- C49259418
- 商品封装
- SSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.1756克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器 | |
| 正向通道数 | 4 |
| 属性 | 参数值 | |
|---|---|---|
| 反向通道数 | 0 | |
| 通道数 | 4 |
商品概述
ISO654x器件是面向成本敏感、空间受限且需要非安全应用隔离的通用功能隔离器。隔离栅支持400 Vrms / 566 Vdc工作电压，以及707 Vrms / 1000 Vdc瞬态过电压。ISO654x在隔离CMOS或LVCMOS数字I/O的同时可提供高EMC性能，采用SiO2作为隔离栅。每个隔离通道都有逻辑输入和输出缓冲器，由绝缘栅隔开，器件带有使能引脚，可将相应输出置为高阻态。ISO6540和ISO6540F的所有通道都为正向；ISO6541和ISO6541F带有一个反向通道；ISO6542和ISO6542F带有两个反向通道。输入电源或信号丢失时，不带后缀F的器件默认输出为高电平，带后缀F的器件默认输出为低电平。这些器件可防止GPIO或SPI、UART RS-485、RS-232、CAN等数据总线上的噪声电流造成数据损坏或损坏敏感电路。通过芯片设计和布局技术，器件的电磁兼容性得到显著提升，可简化系统级设计。
商品特性
- 最高可达50Mbps数据速率
- 坚固的SiO2隔离栅
- DBQ-16封装产品提供功能隔离
- 400 Vrms、566 Vdc工作电压
- 707 Vrms、1000 Vdc瞬态电压（60s）
- 宽工作温度范围:-40℃ 至 125℃
- ±150kV/μs典型共模瞬态抗扰度（CMTI）
- 电源电压范围:1.71V 至 5.5V
- 提供默认输出高电平（ISO654x）和默认输出低电平（ISO654xF）选项
- ISO6540在1Mbps、3.3V条件下典型每通道电流为1.5mA
- 3.3V条件下典型传播延迟为11ns
- 具备强大的电磁兼容性（EMC）
- 系统级ESD、EFT和浪涌抗扰度
- 低辐射
- 采用SSOP（DBQ-16）封装
应用领域
- 电源
- 电网
- 电表
- 电机驱动
- 工厂自动化
- 楼宇自动化
- 照明
- 电器
