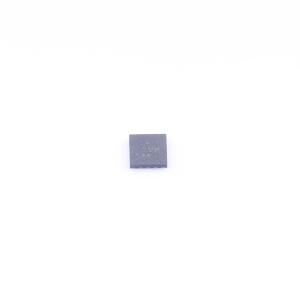

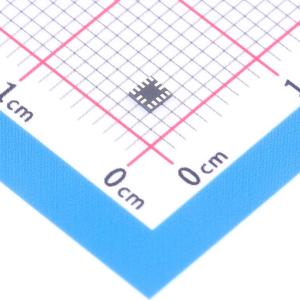

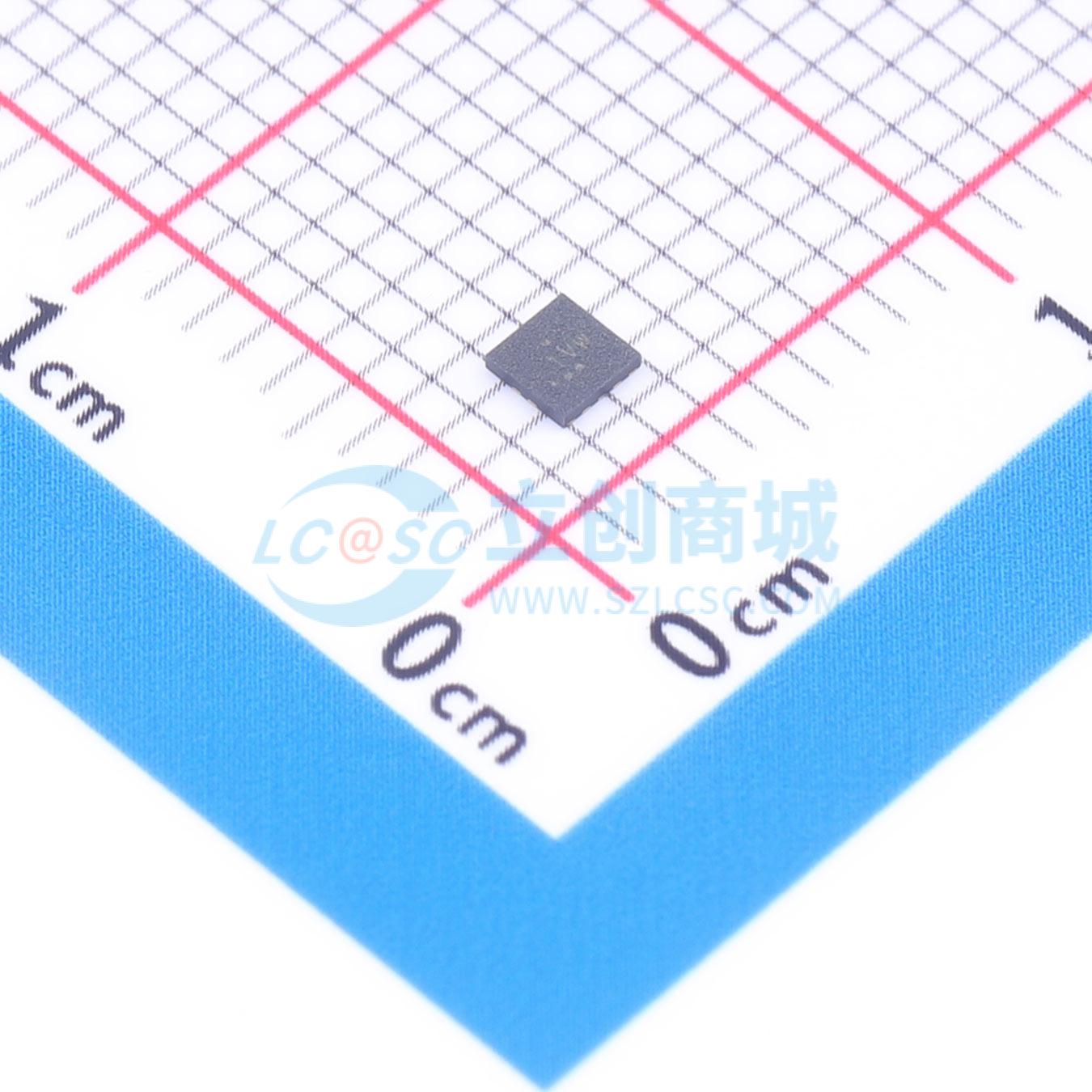

PTXG1041QRUCRQ1

固定方向非隔离型电压和地电平转换器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: TI(德州仪器)
商品型号: PTXG1041QRUCRQ1
商品编号: C49259385
商品封装: X2QFN-14(2x2)
包装方式: 编带
商品毛重: 0.19克(g)

商品参数

商品概述

TXG104x-Q1是一款4位固定方向、无直接电连接型电压和地电平转换器，支持1.71V至5.5V之间的逻辑电平转换以及最高±10V的地电平偏移。和传统的电平转换器相比，TXG104x-Q1系列可以解决不同地电平之间的电压转换难题。简化原理图展示了一个常见应用场景，其中由于寄生电阻或电容，GNDA和GNDB之间发生直流偏移。VCCA参考GNDA，VCCB参考GNDB。Ax引脚参考VCCA逻辑电平，而Bx引脚参考VCCB逻辑电平。A端口和B端口都可以接受1.71V至5.5V的电压。该器件包含两个使能引脚，当OE引脚接地或悬空时，可以将相应输出置于高阻态。如果输入电源或信号丢失，当OE为高电平时输出默认低电平。当VCC对GND短路时，GNDA和GNDB之间的漏电流小于30nA。TXG104x-Q1器件有助于提高不同地域之间的抗干扰能力和电源排序性能，同时提供低功耗、低延迟和低通道间偏移。它可以抑制最高45MHz、20VPP的噪声电平。该器件支持多种接口，例如SPI、UART、GPIO和I2S。所有可用封装，请见数据表末尾的可订购产品附录。

商品特性

AEC-Q100合格，适用于汽车应用
支持最高±10V的直流偏移
对最高45MHz的20VPP交流噪声抑制
CMTI为1kV/µs
低传播延迟(<5ns)和低通道间偏移(0.35ns)
速率大于250Mbps
低功耗(1Mbps、1.8V条件下每通道0.65mA)
完全可配置的双轨设计，允许每个端口在1.71V至5.5V范围内工作
将提供4、2、1通道器件，具有多种配置
两种器件变体:TXG1041-Q1: 3路正向，1路反向；TXG1042-Q1: 2路正向，2路反向
支持VCC断开功能(IO被强制进入高阻态)
施密特触发输入，可处理慢速和噪声信号
输入集成下拉电阻，防止通道悬浮
工作温度范围-40℃ 至 +125℃
闩锁性能超过JESD 78 II类要求的100mA
ESD保护超过JESD 22标准:人体模型4000V；充电器件模型500V
提供多种封装选项:RUC (X2QFN-14)；DYY (SOT-14)；DBQ (QSOP-16)

应用领域

电动助力转向
车辆控制单元
汽车显示
主机和数字座舱

	属性	参数值
	商品目录	转换器/电平移位器
	通道类型	单向
	工作电压(VCCA)	1.71V~5.5V
	工作电压(VCCB)	1.71V~5.5V
	每个电路通道数	4
	输出类型	三态

	属性	参数值
	工作温度	-40℃~+125℃
	功能特性	输出使能高阻
	灌电流(IOL)	-
	拉电流(IOH)	-
	接口类型	I2S；SPI；UART
	芯片类型	电平转换器
