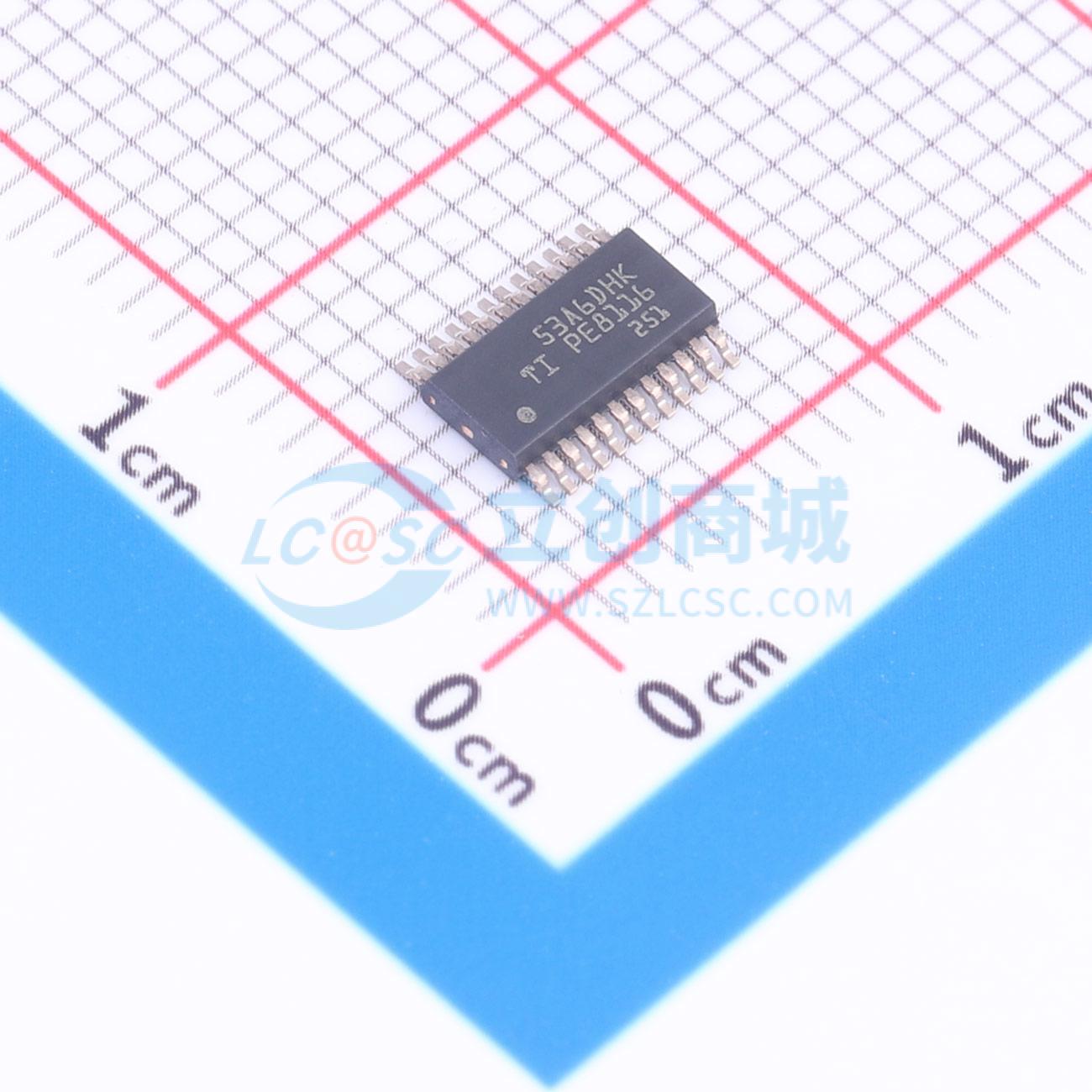

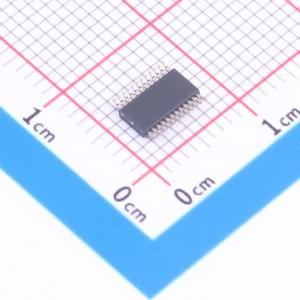

PTXE8116QDGSRQ1

TXE8116-Q1 器件为四线串行外设接口 (SPI) 协议提供通用并行输入/输出 (I/O) 扩展功能，并可在 1.65V 至 5.5V VCC 电压范围内工作。TXE8116-Q1 支持标准点对点通信以及多个器件的菊花链。该器件在 3.3V 至 5.5V 电压下支持 10MHz，在 1.65V 至 5.5V 电压下支持 5MHz。当开关、传感器、按钮、LED 和风扇需要额外使用 I/O 时，I/O 扩展器（如 TXE8116-Q1）可派上用场。TXE8116-Q1 器件的 2 个 I/O 端口各有 8 个 IO，可提供旨在增强 I/O 速度、功耗和灵活性的附加特性。此类附加特性包括:每个 I/O 可编程开漏或推挽输出、可编程上拉与下拉电阻器、带总线保持功能的可锁存输入、可屏蔽中断、中断状态寄存器、干扰滤波器，以及由 FAIL-SAFE 引脚使能的失效防护寄存器模式。

• 符合面向汽车应用的 AEC-Q100 标准，温度等级 1:–40℃ 至 +125℃，TA
• 功能安全型，可提供用于功能安全系统设计的文档
• 支持 SPI 菊花链
• 突发模式下的 SPI 读取和写入
• 用于同时配置多个端口的多端口 SPI 命令
• IOFF 支持的输入端口引脚
• 低电平有效复位输入 (RESET)
• 开漏低电平有效中断输出 (INT)，支持每个 I/O 的中断屏蔽和状态、每个端口的中断状态
• 内置失效防护 I/O 功能
• 单独 I/O 可配置，支持输入和输出功能、极性反转、输出推挽和开漏选择、集成上拉/下拉选择、保持最后 I/O 状态的总线保持功能、干扰滤波器使能选择
• 可湿性侧面 VQFN 封装
• 具有 10mA 驱动能力的锁存输出，用于直接驱动LED
• 闩锁性能超过 100mA，符合 AEC Q100-004 规范
• ESD 保护超出 AEC-Q100 的要求，包含 2000V 人体放电模型 (AEC-Q100-002)、1000V 充电器件模型 (AEC-Q100-011)

• 汽车显示屏
• 音响主机和数字驾驶舱
• 车辆仪表组
• 高性能计算
• 区域和车身域控制器
• 汽车车身电机
• 采用 GPIO 受限处理器的产品
