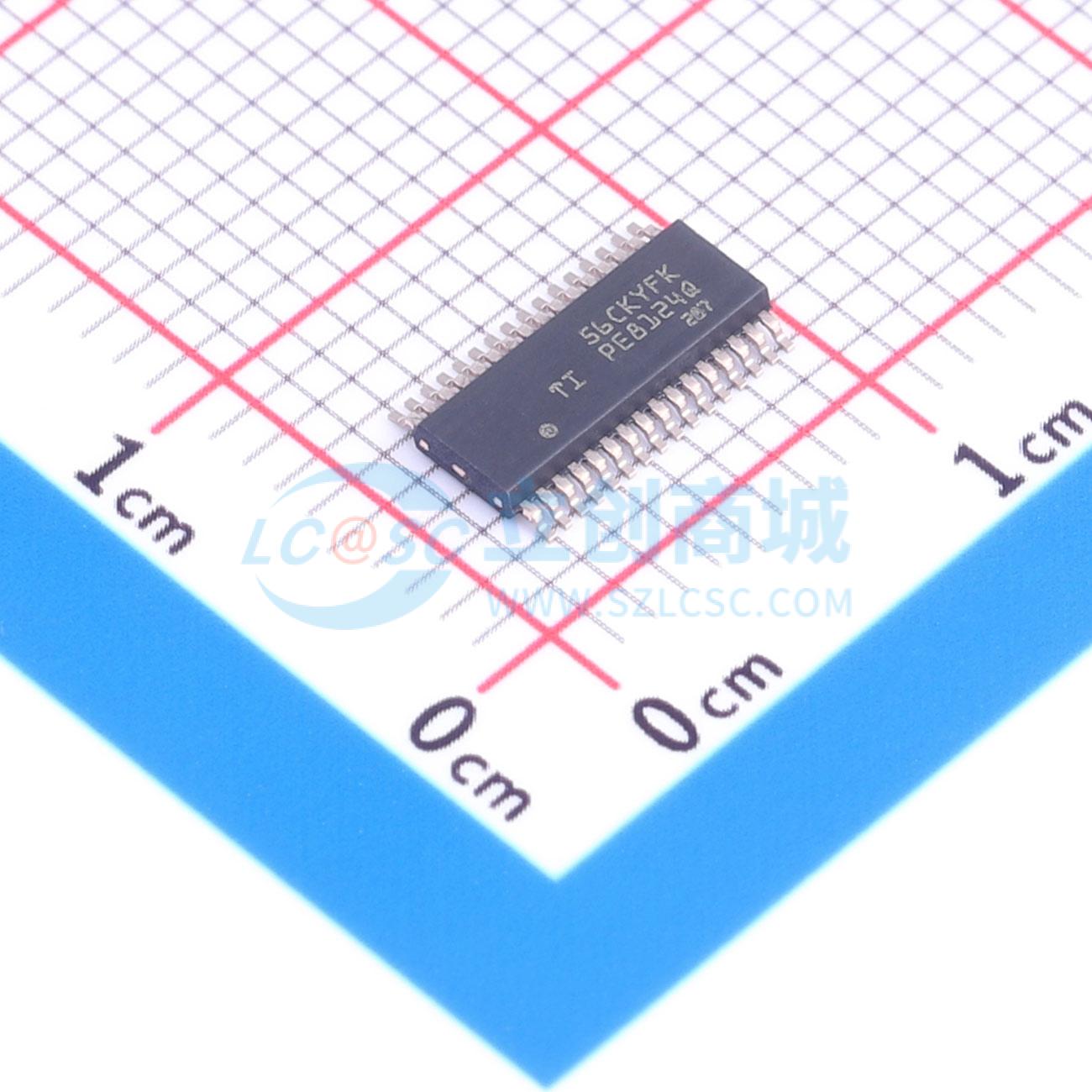

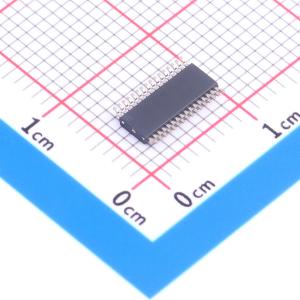

PTXE8124QDGSRQ1

TXE8124-Q1器件为四线Serial Peripheral Interface (SPI)协议提供通用并行输入输出（I/O）扩展，设计用于VCC为1.65V至5.5V的工作场景。TXE8124-Q1同时支持标准点对点通信以及多个器件的级联。该器件在3.3V至5.5V下支持10MHz SPI时钟，在1.65V至5.5V下支持5MHz SPI时钟。TXE8124-Q1这类I/O扩展器，适用于需要额外I/O接口连接开关、传感器、按钮、LED和风扇的场景。TXE8124-Q1器件拥有3个I/O端口，每个端口包含8个IO，集成了多种用于提升I/O在速度、功耗和灵活性方面性能的附加功能，包括每个I/O可编程开漏或推挽输出、可编程上下拉电阻、锁存输入总线保持、可屏蔽中断、中断状态寄存器、毛刺滤波器以及由FAIL-SAFE引脚使能的故障安全寄存器模式。

• 通过AEC-Q100汽车应用认证，温度等级1工作温度范围为 -40℃ 至 +125℃ TA
• 具备功能安全能力，可提供用于功能安全系统设计的相关文档
• 工作电源电压范围为 1.65V 至 5.5V
• 典型待机电流消耗为 2.3µA
• SPI SCLK频率:3.3V 至 5.5V 下支持10MHz；1.65V 至 5.5V 下支持5MHz
• 支持SPI级联
• 支持带突发模式的SPI读写操作
• 支持多端口SPI命令同时配置多个端口
• 输入端口引脚支持IOFF
• 带有低电平有效复位输入 (RESET)
• 带有开漏低电平有效中断输出 (INT)，每个I/O都配有中断掩码和状态，每个端口都配有中断状态
• 内置故障安全I/O功能
• 支持每个I/O独立配置:输入输出功能；极性反转；输出推挽与开漏选择；集成上拉或下拉选择；保持上一次I/O状态的总线保持功能；毛刺滤波器使能选择
• 采用可润湿侧翼VQFN封装
• 锁存输出具备10mA驱动能力，可直接驱动LED
• 闩锁性能符合AEC Q100-004标准，超过100mA
• ESD保护超过AEC-Q100要求:2000V人体模型 (AEC-Q100-002)；1000V充电器件模型 (AEC-Q100-011)

• 汽车显示屏
• 主机与数字座舱
• 汽车仪表组
• 高性能计算
• 区域与车身域控制器
• 汽车车身电机
• GPIO资源受限的处理器产品
