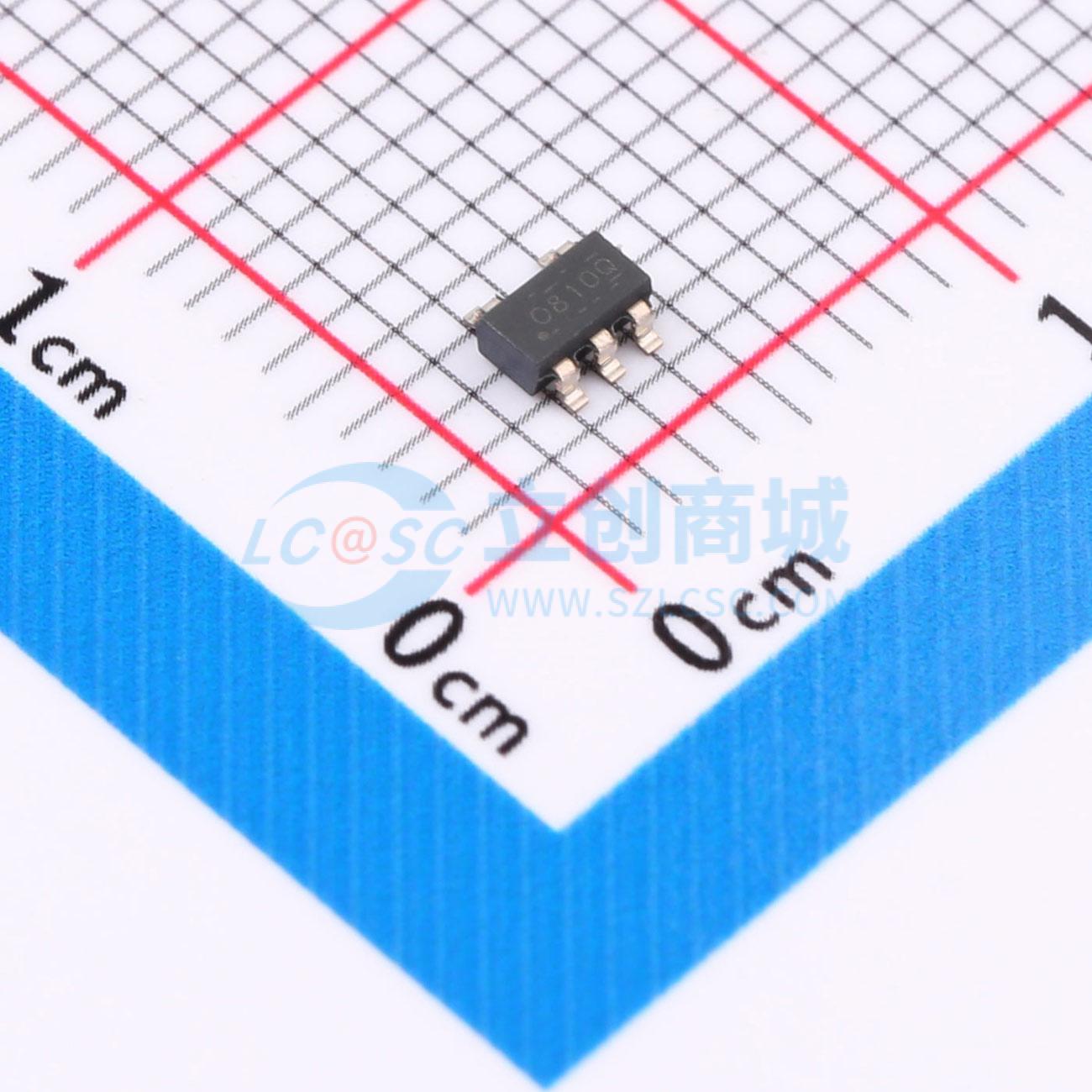

OPA810QDBVRQ1实物图
  • OPA810QDBVRQ1商品缩略图
  • OPA810QDBVRQ1商品缩略图
  • OPA810QDBVRQ1商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

OPA810QDBVRQ1

140MHz轨到轨输入/输出FET输入运算放大器

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
是一款具有偏置电流(皮安(pA)范围内)的单通道、场效应晶体管(FET)输入、电压反馈运算放大器。具有140MHz的小信号单位增益带宽和单位增益稳定性,并且可在每通道3.7mA的低静态电流(IQ)下提供出色的直流精度和动态交流性能。采用专有的高速SiGe BiCMOS工艺制造,在类似的静态功耗级别下与同类FET输入放大器相比,性能得到显著提高。具有70MHz的增益带宽积(GBWP)、200V/μs的压摆率和6.3nV/√Hz的低噪声电压,适合各种高保真数据采集和信号处理应用
品牌名称
TI(德州仪器)
商品型号
OPA810QDBVRQ1
商品编号
C49259325
商品封装
SOT-23-5​
包装方式
编带
商品毛重
0.36克(g)

商品参数

属性参数值
商品目录FET输入运放
放大器数1
增益带宽积(GBW)70MHz
输入偏置电流(Ib)2pA
输入失调电压(Vos)550uV
共模抑制比(CMRR)105dB
压摆率(SR)200V/us
静态电流(Iq)3.7mA
属性参数值
轨到轨轨到轨输入,轨到轨输出
输入失调电压温漂(Vos TC)2.5uV/℃
输出电流75mA
工作温度-40℃~+125℃
单电源电压4.75V~27V
输入电压噪声密度(eN)6.3nV/√Hz@500kHz
功能特性短路保护;大容性负载驱动

商品概述

OPA810-Q1是一款单通道、场效应晶体管(FET)输入、电压反馈运算放大器,偏置电流在皮安(pA)范围。OPA810-Q1是单位增益稳定的,小信号单位增益带宽为140MHz,在每通道3.7mA的低静态电流(IQ)下,可提供出色的直流精度和动态交流性能。OPA810-Q1采用专有的高速SiGe BiCMOS工艺制造,与静态功耗相当的同类FET输入放大器相比,实现了显著的性能提升。凭借70MHz的增益带宽积(GBWP)、200V/µs的压摆率以及6.3nV/√Hz的低噪声电压,OPA810-Q1设计用于广泛的高保真数据采集和信号处理应用。OPA810-Q1具有轨到轨输入和输出特性,可提供75mA的线性输出电流,设计用于驱动光电元件和模数转换器(ADC)输入,或缓冲数模转换器(DAC)输出至重负载。OPA810-Q1在-40℃ 至 +125℃的扩展温度范围下符合规格,采用SOT-23封装供应。

商品特性

  • AEC-Q100认证,适用于汽车应用,工作温度范围为-40℃ 至 +125℃(TA)
  • 增益带宽积:70MHz
  • 小信号带宽:140MHz
  • 压摆率:200V/µs
  • 宽电源范围:4.75V 至 27V
  • 低噪声:输入电压噪声为6.3nV/√Hz(f = 500kHz),输入电流噪声为5fA/√Hz(f = 10kHz)
  • 轨到轨输入和输出
  • FET输入级,典型输入偏置电流为2pA
  • 高线性输出电流:75mA
  • 输入失调最大为±550µV
  • 失调漂移典型为±2.5µV/℃
  • 低功耗:每通道3.7mA

应用领域

  • 多通道传感器接口
  • 光电驱动器
  • 低边电流检测
  • DC/DC转换器
  • 逆变器和电机控制
  • 车载和无线充电器
  • HAVC压缩机
  • 光电二极管TIA接口
  • 平视显示器(HUD)
  • 汽车显示
