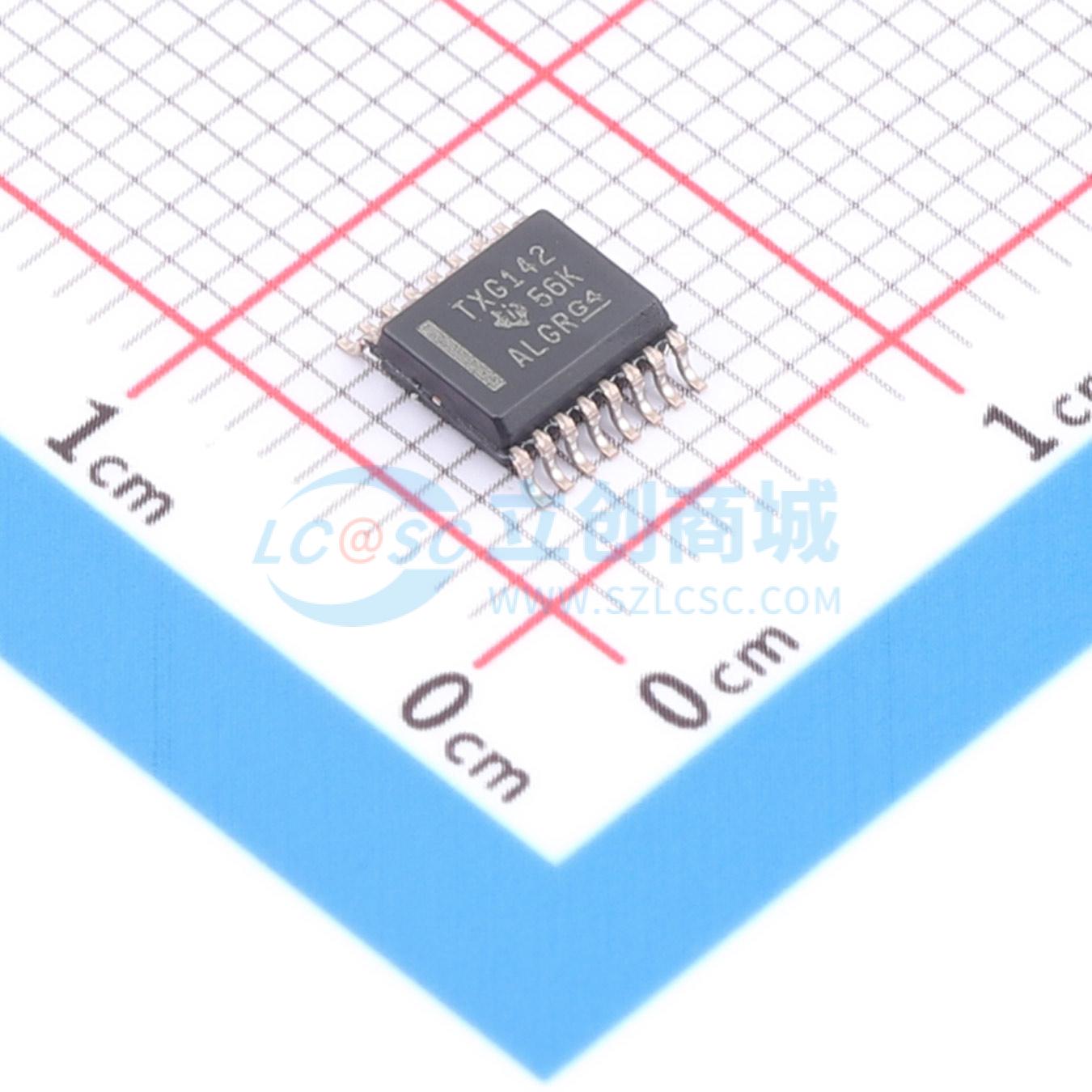

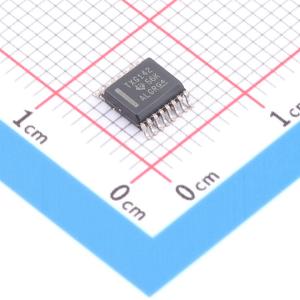

TXG1042DBQR

TXG104x是一款4位、固定方向、基于非电流隔离的电压和地电平转换器，可支持1.71V至5.5V之间的逻辑电平转换，以及最高±10V的地电平偏移。与传统电平转换器相比，TXG104x系列可解决不同地电平之间的电压转换难题。VCCA以GNDA为参考，VCCB以GNDB为参考。Ax引脚以VCCA逻辑电平为参考，Bx引脚以VCCB逻辑电平为参考。A端口和B端口均可接受1.71V至5.5V的电压。该器件包含两个使能引脚，当OE引脚接地或悬空时，可将相应输出置于高阻态。当输入电源或信号丢失时，OE为高电平时输出默认低电平。当VCC对GND短路时，GNDA和GNDB之间的泄漏小于30nA。TXG104x器件有助于提高不同地域之间的抗干扰能力和电源排序性能，同时提供低功耗、低延迟和低通道间偏斜。它可以抑制最高45MHz的20VPP噪声。该器件可支持SPI、UART、GPIO和I2S等多种接口。

• 支持最高±10V的直流偏移
• 最高45MHz下可抑制20VPP的交流噪声
• CMTI为1kV/μs
• 低传播延迟（<5ns）和通道间偏斜（0.35ns）
• 速率大于250Mbps
• 低功耗（1Mbps、1.8V条件下每通道0.65mA）
• 全可配置双轨设计，每个端口可在1.71V至5.5V下工作
• 可提供4通道、2通道、1通道器件，多种配置可选
• 提供两种器件变体:TXG1041:3路正向，1路反向；TXG1042:2路正向，2路反向
• 支持VCC断开功能（I/O被迫进入高阻态）
• 施密特触发输入可适配缓慢和带噪声的信号
• 输入集成静态下拉电阻可防止通道浮空
• 工作温度范围为-40℃至+125℃
• 闩锁性能超过JESD 78 II类要求的100mA
• ESD保护超过JESD 22标准
• 4000V人体模型
• 500V充电器件模型
• 提供多种封装选项:RUC (X2QFN-14)；DYY (SOT-14)；DBQ (QSOP-16)

• 测试与测量
• 工厂自动化
• 家用电器
• 电动助力转向
• 车辆控制单元
• 汽车显示屏
• 主机和数字座舱
