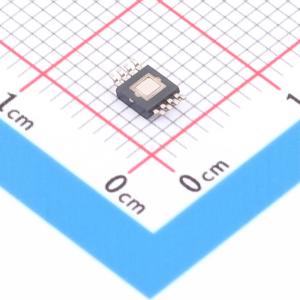

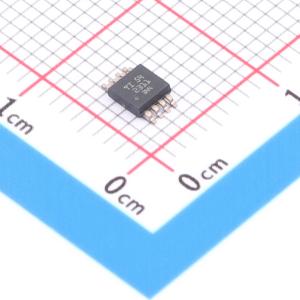

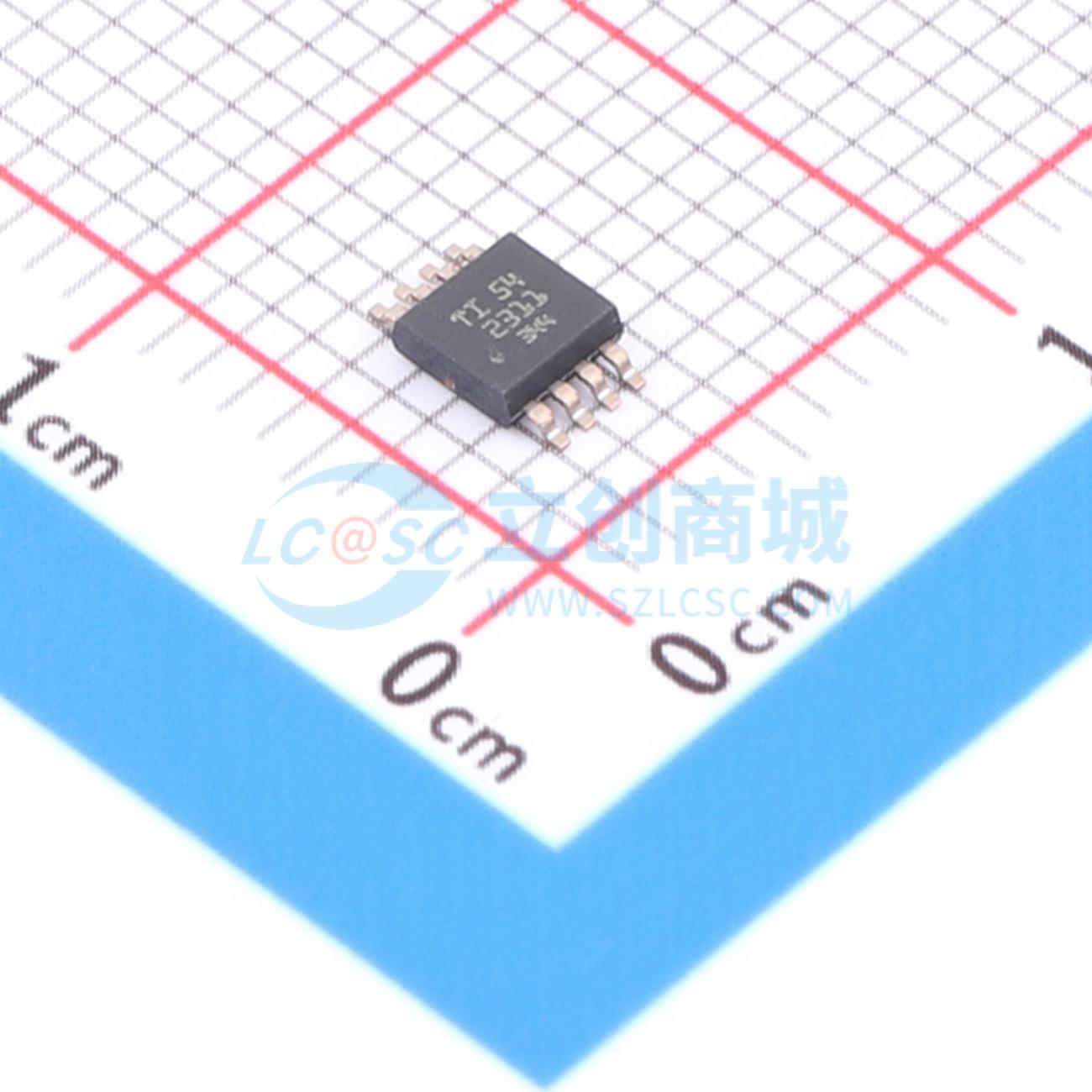

TPS923651D1DGNR

TPS92365x系列是一款1A / 2A非同步降压LED驱动器，输入电压范围为4.5V至65V。通过集成低侧NMOS，该器件能够以高功率密度和高效率驱动LED。该器件还支持共阴极连接和单层PCB，开关频率设定为400kHz或1MHz。TPS92365x系列支持通过DIM输入引脚配置，输入简单高低电平实现PWM调光，也支持通过DIM输入引脚配置输入模拟电压信号实现模拟调光。该器件采用自适应关断时间电流模式控制，搭配智能精准采样，可实现快速PWM调光并获得高调光比。TPS92365x系列还提供多种系统保护，包括LED开路和短路、开关FET开路和短路、采样电阻开路和短路以及热关断。

• 4.5V 至 65V宽输入范围
• LED共阴极连接
• 集成300mΩ MOSFET
• 典型限流为1.6A / 3.2A
• 开关频率为400kHz / 1MHz
• 支持模拟调光，调光比200:1
• 支持快速PWM调光，脉冲宽度50ns
• 具备LED开路与短路保护
• 具备开关FET开路与短路保护
• 具备外部元件故障保护
• 逐周期限流
• 热关断
• 提供WSON-8、HVSSOP-8、SOT583封装

• 室内和室外照明
• 电器照明
• 冷/暖WLED照明
• 应急与标识照明
• 安全泛光灯
• LED灯泡和灯
• LCD背光
• 机器视觉和相机闪光灯
• 火灾报警和频闪灯
