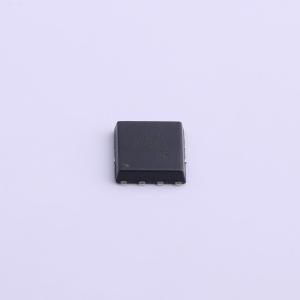

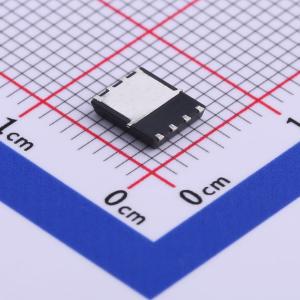

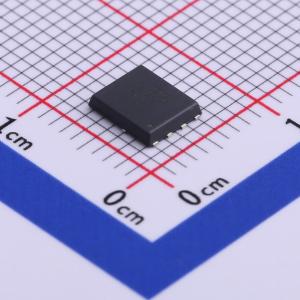

温馨提醒：图片仅供参考，商品以实物为准
CJAC75SN10
停产 1个N沟道 耐压:100V 电流:75A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJAC75SN10
- 商品编号
- C504095
- 商品封装
- PDFNWB-8L-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.13克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 75A | |
| 导通电阻(RDS(on)) | 10.5mΩ@4.5V,10A | |
| 耗散功率(Pd) | 138.9W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.7V@250uA | |
| 栅极电荷量(Qg) | 80nC@10V | |
| 输入电容(Ciss@Vds) | 3.66nF@50V | |
| 反向传输电容(Crss) | 15pF@50V | |
| 工作温度 | -55℃~+150℃ |
商品概述
CJAC75SN10采用SGT技术和设计，可在低栅极电荷的情况下提供出色的RDS(ON)，适用于多种应用场景。
商品特性
~~- 高功率和电流处理能力-负载开关-高密度单元设计,实现超低RDS(ON)-符合无铅产品要求-具有高EAS,稳定性和一致性良好-出色的封装,散热性能佳
应用领域
- 开关电源和通用应用-硬开关和高频电路-不间断电源-电源管理
