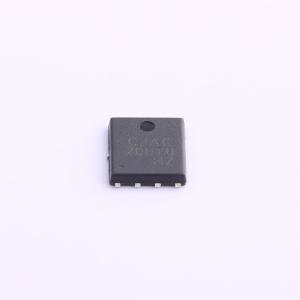

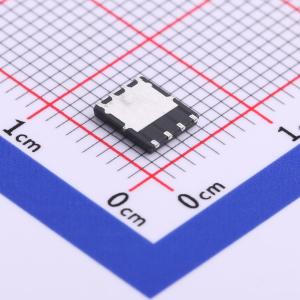

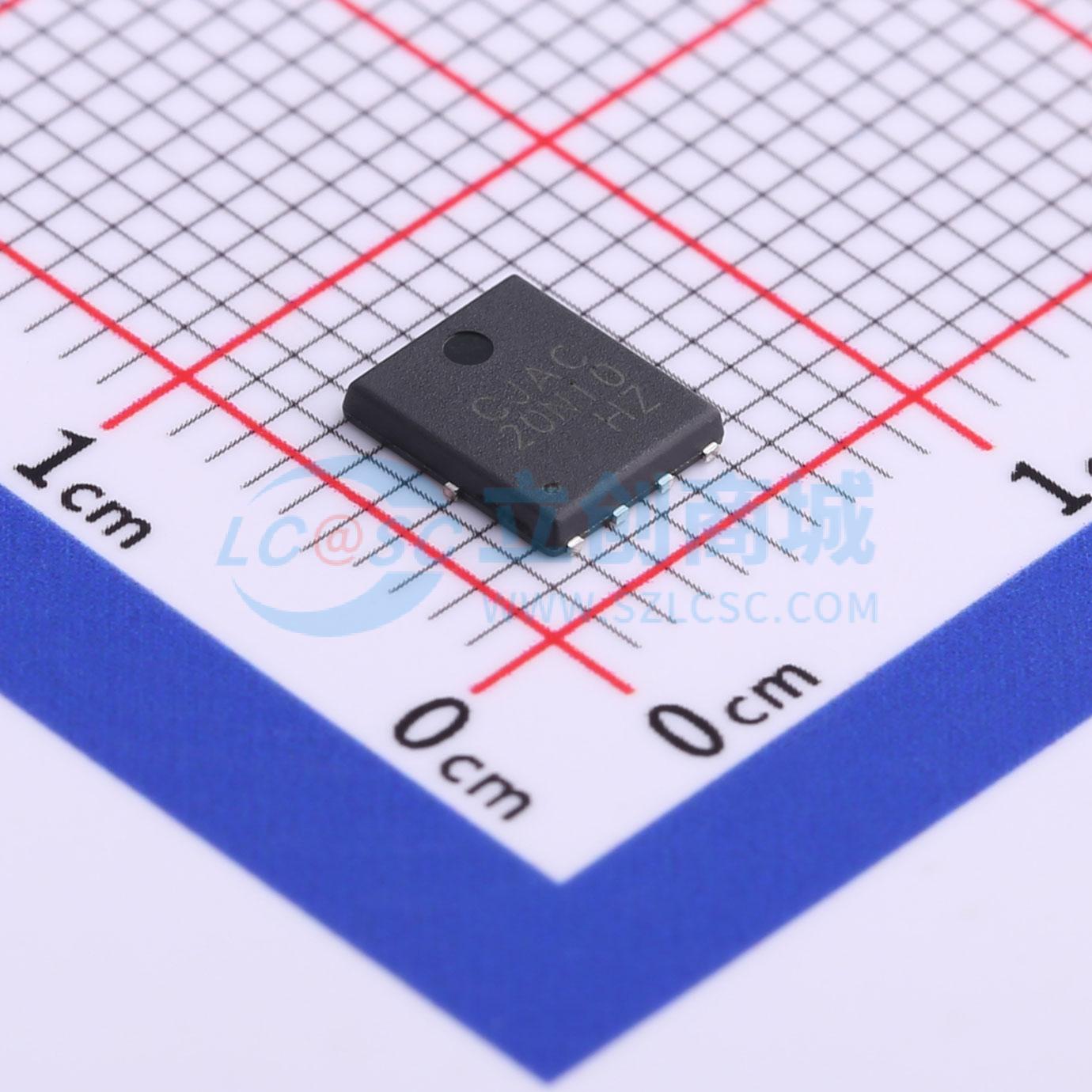

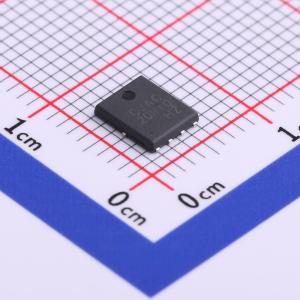

温馨提醒：图片仅供参考，商品以实物为准
CJAC20N10
1个N沟道 耐压:100V 电流:20A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJAC20N10
- 商品编号
- C504087
- 商品封装
- PDFNWB-8L-EP(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 20A | |
| 导通电阻(RDS(on)) | 40mΩ@4.5V | |
| 耗散功率(Pd) | 2W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.3V | |
| 栅极电荷量(Qg) | 39nC@10V | |
| 输入电容(Ciss) | 2nF@25V | |
| 反向传输电容(Crss) | 250pF@25V | |
| 工作温度 | -55℃~+150℃ |
商品概述
这款先进的高压MOSFET专为在雪崩模式下承受高能量并实现高效开关而设计。这款新型高能量器件还具备漏源二极管快速恢复时间。 专为高压、高速开关应用而设计，如电源、转换器、动力电机控制和桥式电路。
商品特性
- 高密度单元设计，实现超低导通电阻RDS(on)
- 具备完整特性的雪崩电压和电流
- 高单脉冲雪崩能量EAS，稳定性和一致性良好
- 采用特殊工艺技术，具备高静电放电（ESD）能力
- 采用优秀封装，散热性能良好
应用领域
- 硬开关和高频电路-不间断电源
