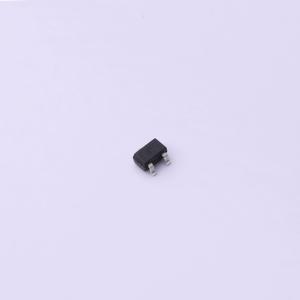

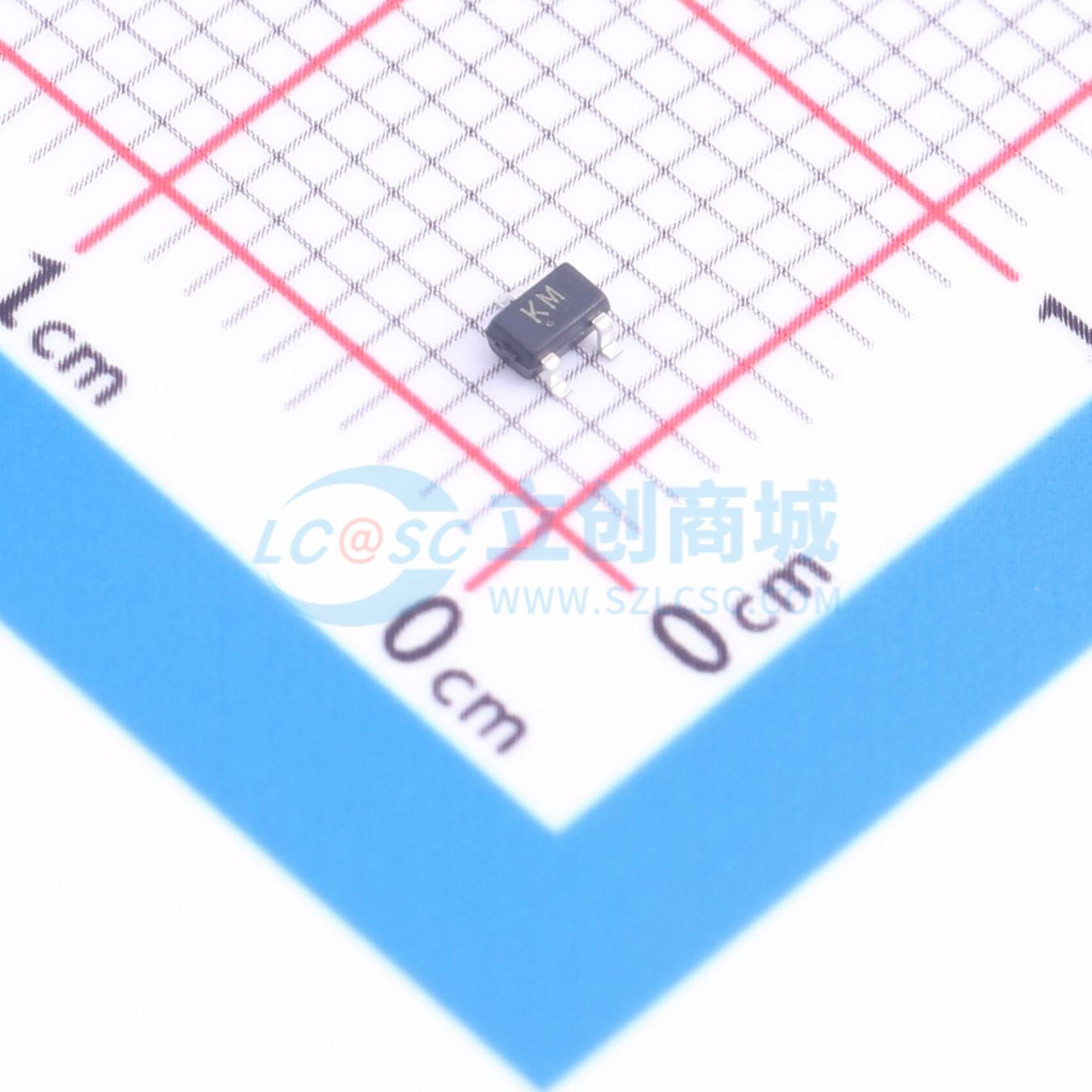

CJ3144KW
1个N沟道 耐压:30V 电流:600mA
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 特性：表面贴装封装。 N沟道开关，低导通电阻。 可在低逻辑电平栅极驱动下工作。应用：负载/电源开关。 接口开关
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJ3144KW
- 商品编号
- C504055
- 商品封装
- SOT-323
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 600mA | |
| 导通电阻(RDS(on)) | 500mΩ@4V；600mΩ@2.5V | |
| 耗散功率(Pd) | 200mW | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 1.2nC@4.5V | |
| 输入电容(Ciss) | 44pF | |
| 反向传输电容(Crss) | 8pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 15pF |
商品概述
NCEP1520AK采用超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于漏源导通电阻（RDS(ON)）和栅极电荷（Qg）极低，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用。
商品特性
- 表面贴装封装
- 低RDS(ON)的 N 沟道开关
- 低逻辑电平栅极驱动操作
应用领域
-负载/电源开关-接口开关-超小型便携式电子设备的电池管理-逻辑电平转换
