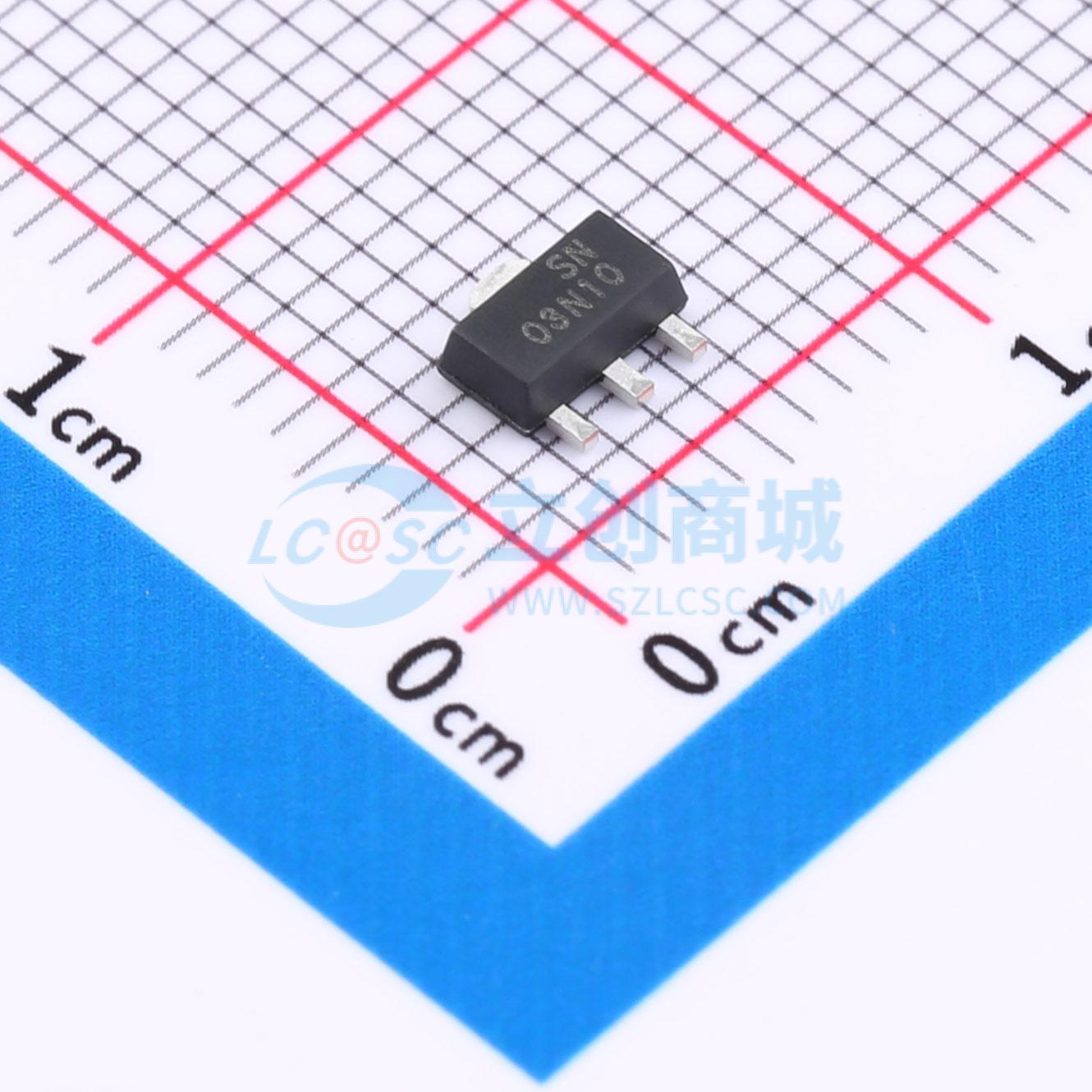

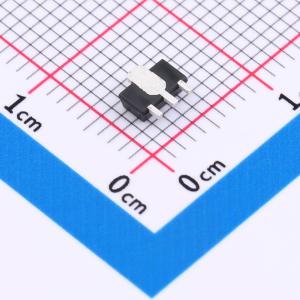

温馨提醒：图片仅供参考，商品以实物为准
CJA03N10S
1个N沟道 耐压:100V 电流:3A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CJA03N10S采用先进的沟槽技术和设计，在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。该器件适用于多种应用场景。
- 品牌名称
- CJ(江苏长电/长晶)
- 商品型号
- CJA03N10S
- 商品编号
- C504059
- 商品封装
- SOT-89-3L
- 包装方式
- 编带
- 商品毛重
- 0.167克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 140mΩ@10V,3A | |
| 耗散功率(Pd) | 500mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 13.7nC@10V | |
| 输入电容(Ciss) | 607pF | |
| 反向传输电容(Crss) | 20pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
CJA03N10S采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。该器件适用于各种应用场景。
商品特性
~~- 符合无铅产品标准-采用特殊工艺技术,具备高ESD能力-高密度单元设计,实现超低导通电阻RDS(ON)-具有高EAS,稳定性和一致性良好-采用出色的封装,散热性能良好
应用领域
- 电源开关应用-硬开关和高频电路-不间断电源
