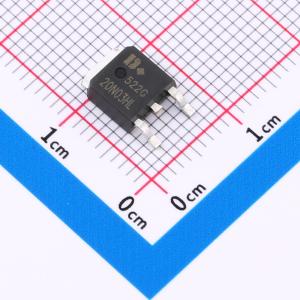

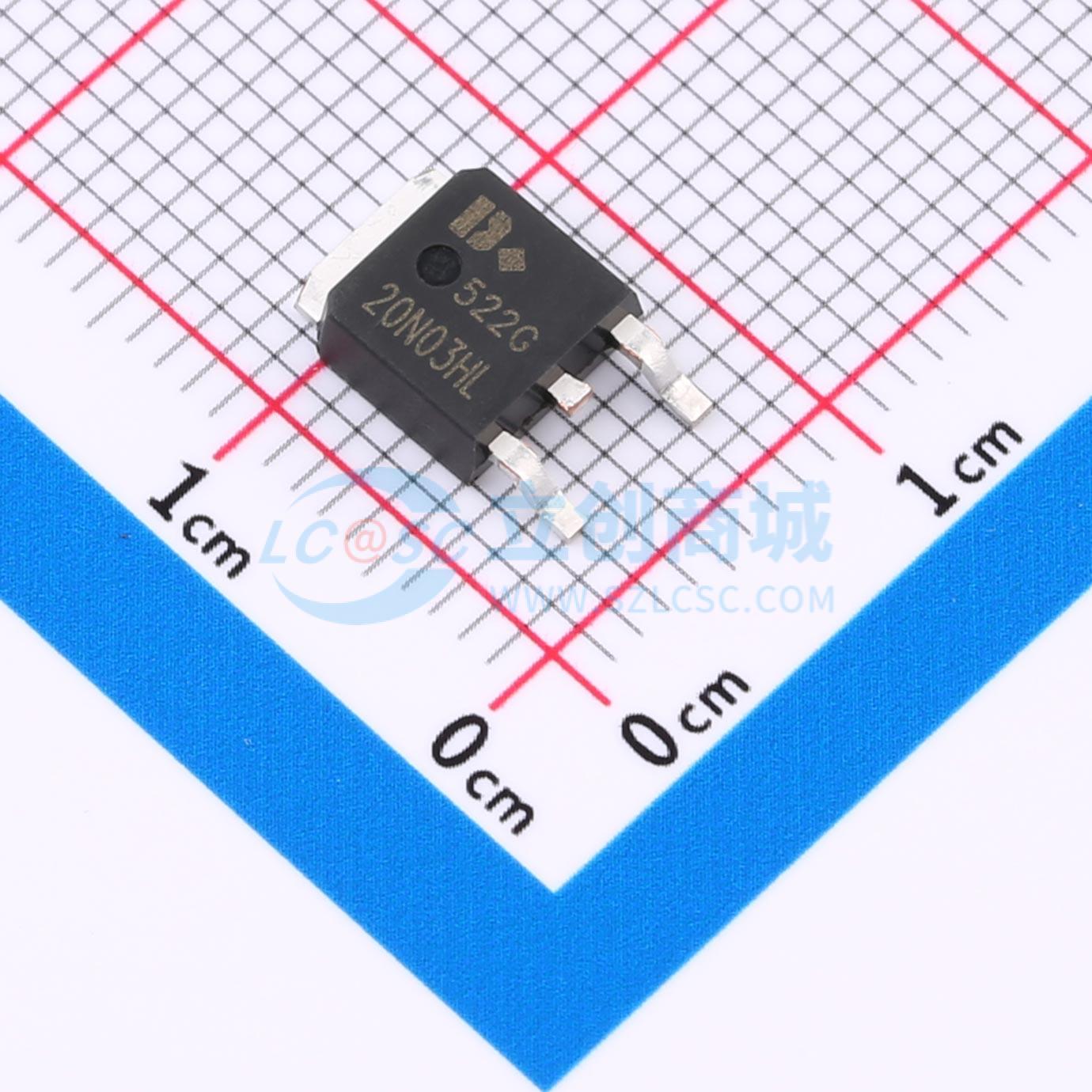

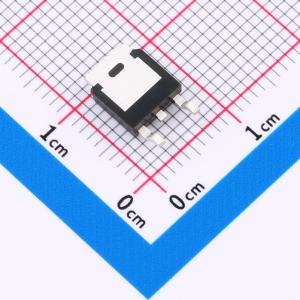

MTD20N03HL-DO
N沟道 耐压:30V 电流:25A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N管/30V/25A/20mΩ(典型15mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- MTD20N03HL-DO
- 商品编号
- C49237742
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.477733克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 25A | |
| 导通电阻(RDS(on)) | 15mΩ@10V | |
| 耗散功率(Pd) | 22W | |
| 阈值电压(Vgs(th)) | 1.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.2nC@10V | |
| 输入电容(Ciss) | 489pF | |
| 反向传输电容(Crss) | 60pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 78pF |
商品概述
这款N沟道MOSFET采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通态漏源电阻（RDS(on)）。它可用于各种应用。
商品特性
- 漏源电压（VDS） = 30 V，漏极电流（ID） = 25 A，在栅源电压（VGS） = 10 V时，导通态漏源电阻（RDS(ON)） < 20 mΩ
- 低栅极电荷。
- 提供环保器件。
- 采用先进的高单元密度沟槽技术，实现超低导通态漏源电阻（RDS(ON)）。
- 封装散热性能良好。
