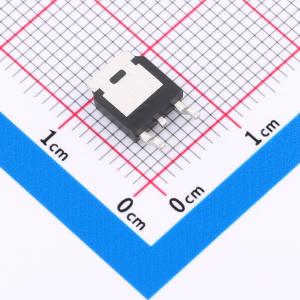

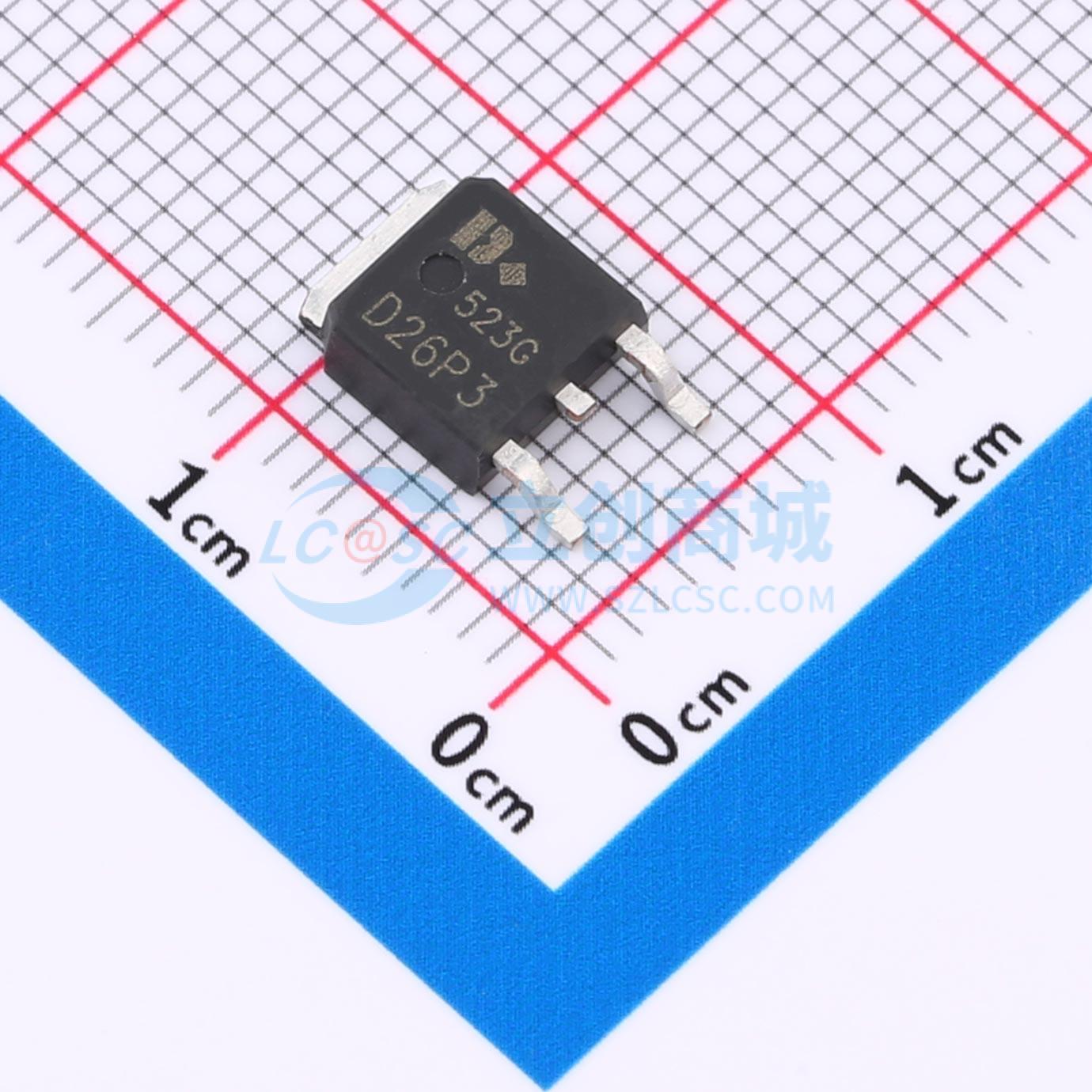

温馨提醒：图片仅供参考，商品以实物为准
STD26P3LLH6-DO
P沟道 耐压:30V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P管/-30V/-30A/25mΩ(典型19mΩ)
- 品牌名称
- DOINGTER(杜因特)
- 商品型号
- STD26P3LLH6-DO
- 商品编号
- C49237808
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.741克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 19mΩ@10V | |
| 耗散功率(Pd) | 31.3W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 50nC@10V | |
| 输入电容(Ciss) | 1.2nF | |
| 反向传输电容(Crss) | 135pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 150pF |
商品概述
这款P沟道MOSFET采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的RDS(ON)。它可应用于多种领域。
商品特性
- VDS = -30 V, ID = -30 A, RDS(ON) < 25 m Ω(在 VGS = -10 V 时)(典型值:19 m Ω)
- 低栅极电荷。
- 提供环保型器件。
- 先进的高单元密度沟槽技术,实现极低的RDS(ON)。
- 出色的封装,散热良好。
- MSL3
