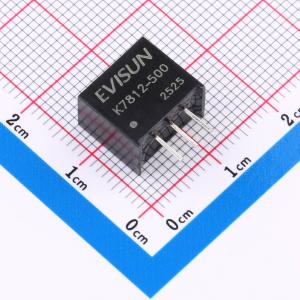

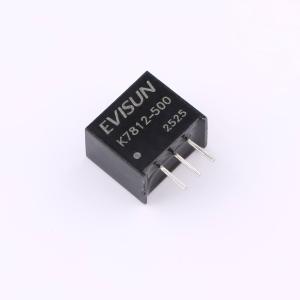

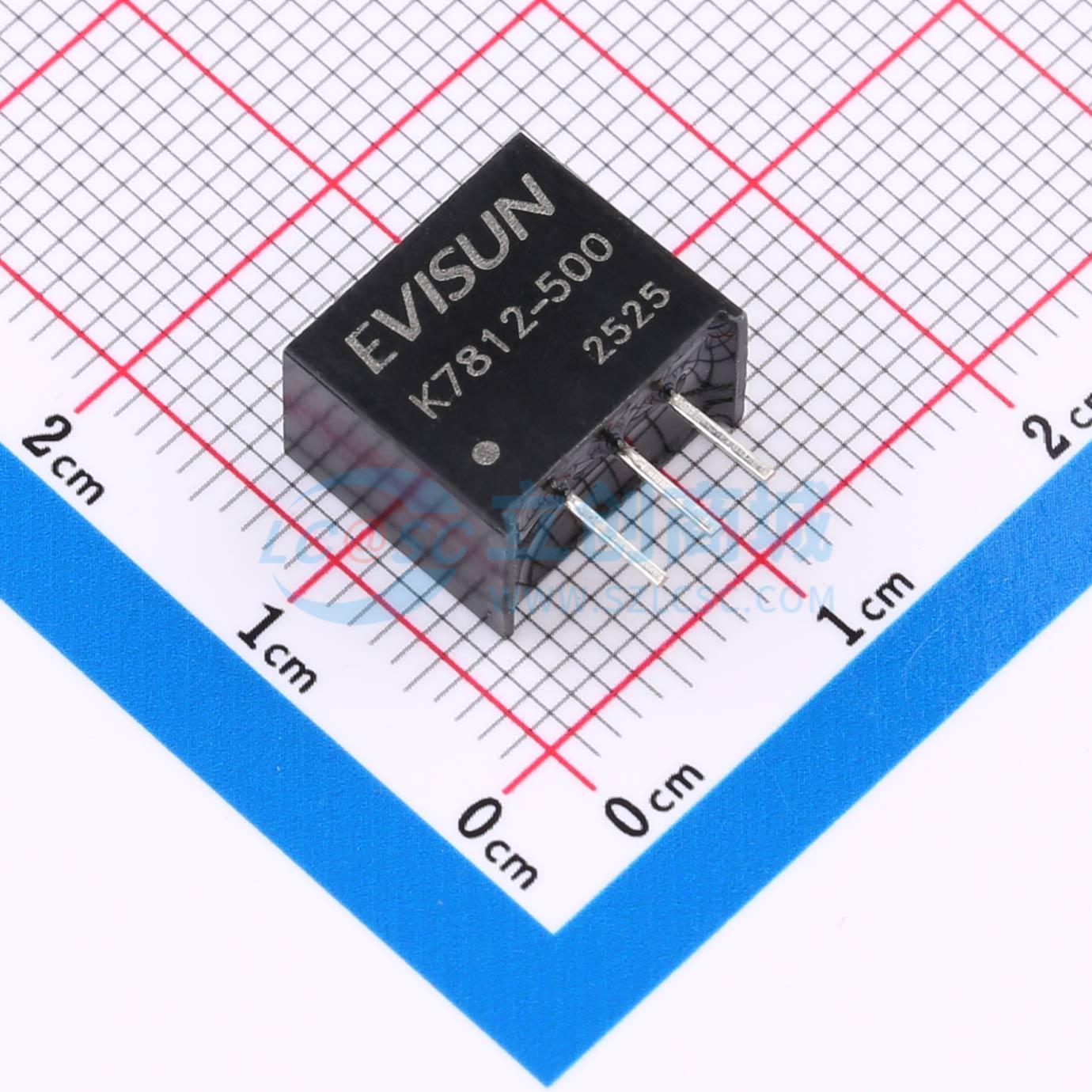

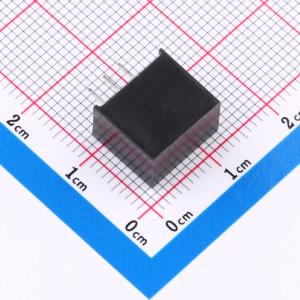

K7812-500
DC-DC模块电源，宽电压输入，非隔离稳压单路输出
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 支持100%全国产；K7812-500型号是定电压输入，非隔离稳压单路输出的DC/DC模块电源产品，高效率的开关稳压器，是 LM78xx 系列三端线性稳压器的理想替代品。它效率高，损耗小，使用时无需外加散热片。产品可广泛应用于工控、电力、仪表等多个行业。工业标准SIP-3 封装；工作温度范围：-40℃~+85℃；输出短路保护。尺寸：长11.60*高10.20*宽7.50mm
- 品牌名称
- EVISUN(易成)
- 商品型号
- K7812-500
- 商品编号
- C49237819
- 商品封装
- SIP,11.6x7.6mm
- 包装方式
- 管装
- 商品毛重
- 2.515686克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源模块 | |
| 类型 | 塑封型 | |
| 功能类型 | 降压型 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 16V~36V | |
| 转换效率 | 94% | |
| 输出电压(Vout) | 12V | |
| 输出电压精度 | ±3% | |
| 输出电流(最大值) | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流 | 1.5mA | |
| 纹波噪声 | 75mVp-p | |
| 开关频率 | 520kHz | |
| 最大容性负载 | 680uF | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 11.6mm | |
| 宽度 | 10.2mm | |
| 高度 | 7.55mm | |
| 功能特性 | 短路保护；自动故障恢复 |
商品特性
- 效率高达 96%
- 空载输入电流低至0.3mA
- 可持续短路保护
- 引脚兼容LM78xx系列三端线性稳压器
- 工作温度范围：-40℃ ~ +85℃
- 可根据客户需求设计特殊规格产品
应用领域
- 工业控制
- 电力系统
- 仪器仪表
