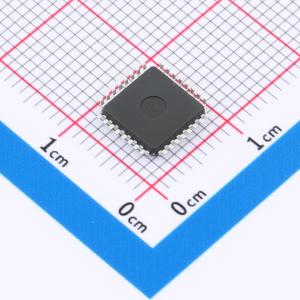

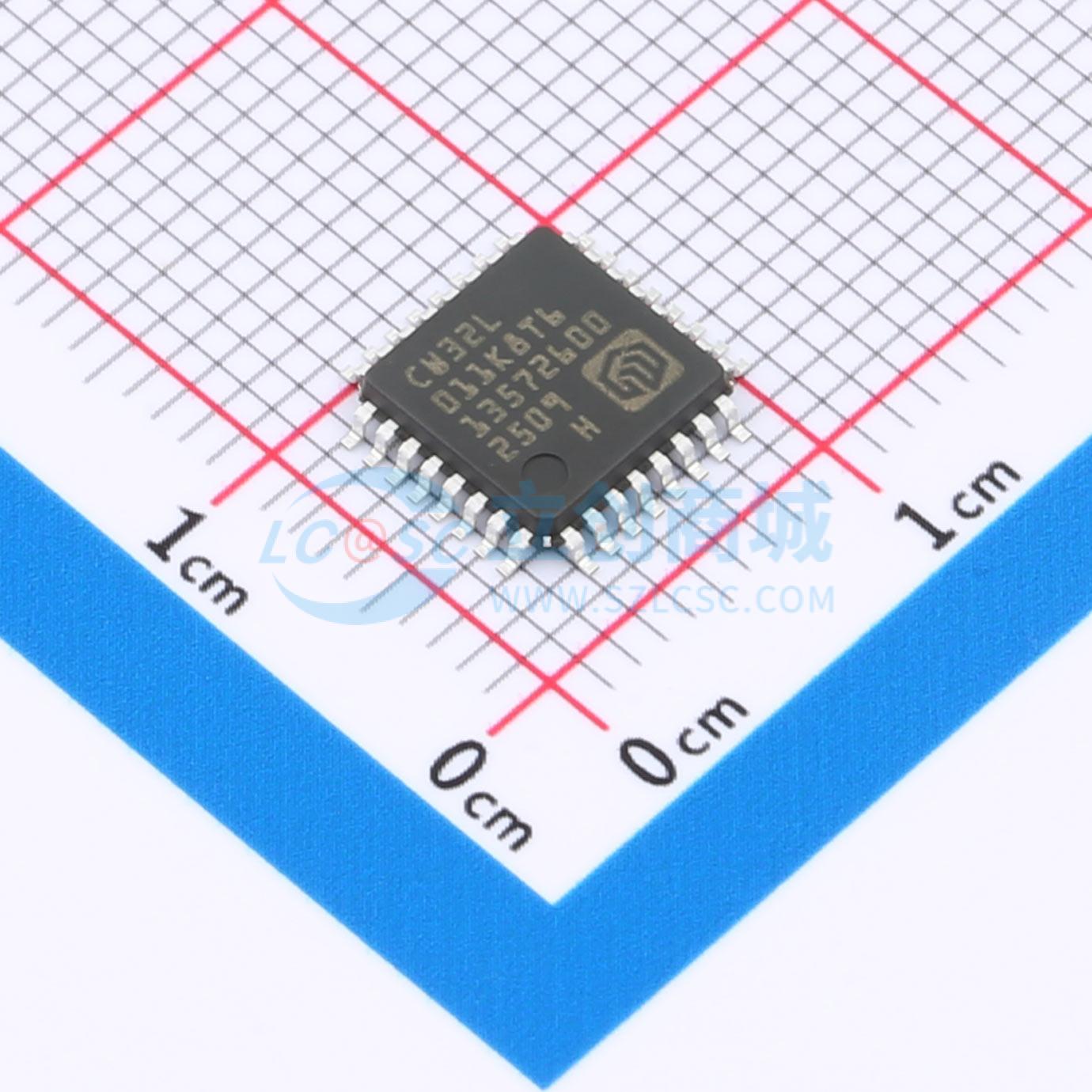

CW32L011K8T6
单片机（超低功耗MCU）CW32L011K8T6
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 32-Bit ARM Cortex-M0+ 96MHz Flash: 64KB SRAM: 6KB GPIO: 26 UART:3 1.7V~5.5V -40℃ ~ 85℃
- 品牌名称
- CW(芯源)
- 商品型号
- CW32L011K8T6
- 商品编号
- C49233450
- 商品封装
- LQFP-32(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.82832克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 单片机(MCU/MPU/SOC) | |
| CPU内核 | ARM Cortex-M0+ | |
| CPU最大主频 | 96MHz | |
| CPU位数 | 32 Bit | |
| 程序存储容量 | 64KB | |
| 程序存储器类型 | FLASH |
| 属性 | 参数值 | |
|---|---|---|
| RAM容量 | 6KB | |
| ADC(位数) | 12bit | |
| 振荡器类型 | 内置+外置 | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 独立看门狗(IWDG)；欠压检测(BOR/LVD/LVR/LVI)；日历功能；上电复位(POR)；硬件奇偶校验；内置通用定时器；内置温度传感器；硬件CRC；红外遥控；掉电复位(PDR) |
商品概述
CW32L011 是基于 eFlash 的单芯片低功耗微控制器，集成了主频高达 96MHz 的 ARM Cortex-M0+ 内核、高速嵌入式存储器（最大 64K 字节 FLASH 和最大 6K 字节 SRAM）以及一系列全面的增强型外设和输入/输出端口。所有型号都提供全套的通信接口（3 路 UART、1 路 SPI 和 1 路 I2C）、12 位高速模数转换器、5 组通用和基本定时器、1 组低功耗定时器以及 1 组高级控制脉宽调制定时器。CW32L011 可以在 -40℃ ~ +85℃ 的温度范围内工作，供电电压范围为 1.7V ~ 5.5V，支持 Sleep 和 DeepSleep 两种低功耗工作模式。
商品特性
- 内核：ARM Cortex-M0+
- 最高主频 96MHz
- 工作温度：-40℃ ~ +85℃；工作电压：1.7V ~ 5.5V
- 存储容量：最大 64K 字节 FLASH，数据保持 25 年（-40℃ ~ +85℃），支持擦写保护、读保护和安全运行库保护功能；最大 6K 字节 SRAM，支持硬件奇偶校验；22 字节一次性可编程存储器
- 循环冗余校验硬件计算单元
- 复位和电源管理：低功耗模式（Sleep，DeepSleep）；上电和掉电复位；可编程低电压检测器
- 时钟管理：4~32MHz 晶体振荡器；32kHz 低速晶体振荡器；内置 96MHz RC 振荡器；内置 32kHz RC 振荡器；时钟监测系统；允许独立关断各外设时钟
- 支持最多 26 路输入/输出接口：所有输入/输出口支持具备滤波的中断功能；所有输入/输出口支持具备滤波的唤醒功能；所有输入/输出口支持迟滞及上拉输入；所有输入/输出口支持推挽及开漏输出
- 12 位模数转换器：最高 1MSPS 转换速度，各序列通道采样时间可单独配置；具备 8 个转换结果寄存器；内置 1.2V 电压基准；模拟看门狗功能；内置温度传感器
- 双路电压比较器
- 实时时钟和日历：支持由 Sleep/DeepSleep 模式唤醒
- 定时器：16 位高级控制定时器，支持 6 路输入捕获，支持 6 对带死区的互补脉宽调制输出，支持双点比较，支持脉宽调制移相；2 组 16 位通用定时器；3 组 16 位基本定时器；1 组 16 位低功耗定时器；独立看门狗定时器
- 通信接口：3 路低功耗 UART，支持小数波特率，支持低功耗接收数据，支持可配置电平转换，其中 1 路支持 LIN 通信接口；1 路 SPI 接口，24Mbit/s，支持 4~16 位位宽；1 路 I2C 接口，1Mbit/s，支持可配置电平转换，支持 SMBus；红外调制器，可编程占空比和极性
- 串行调试接口；80 位标识符
