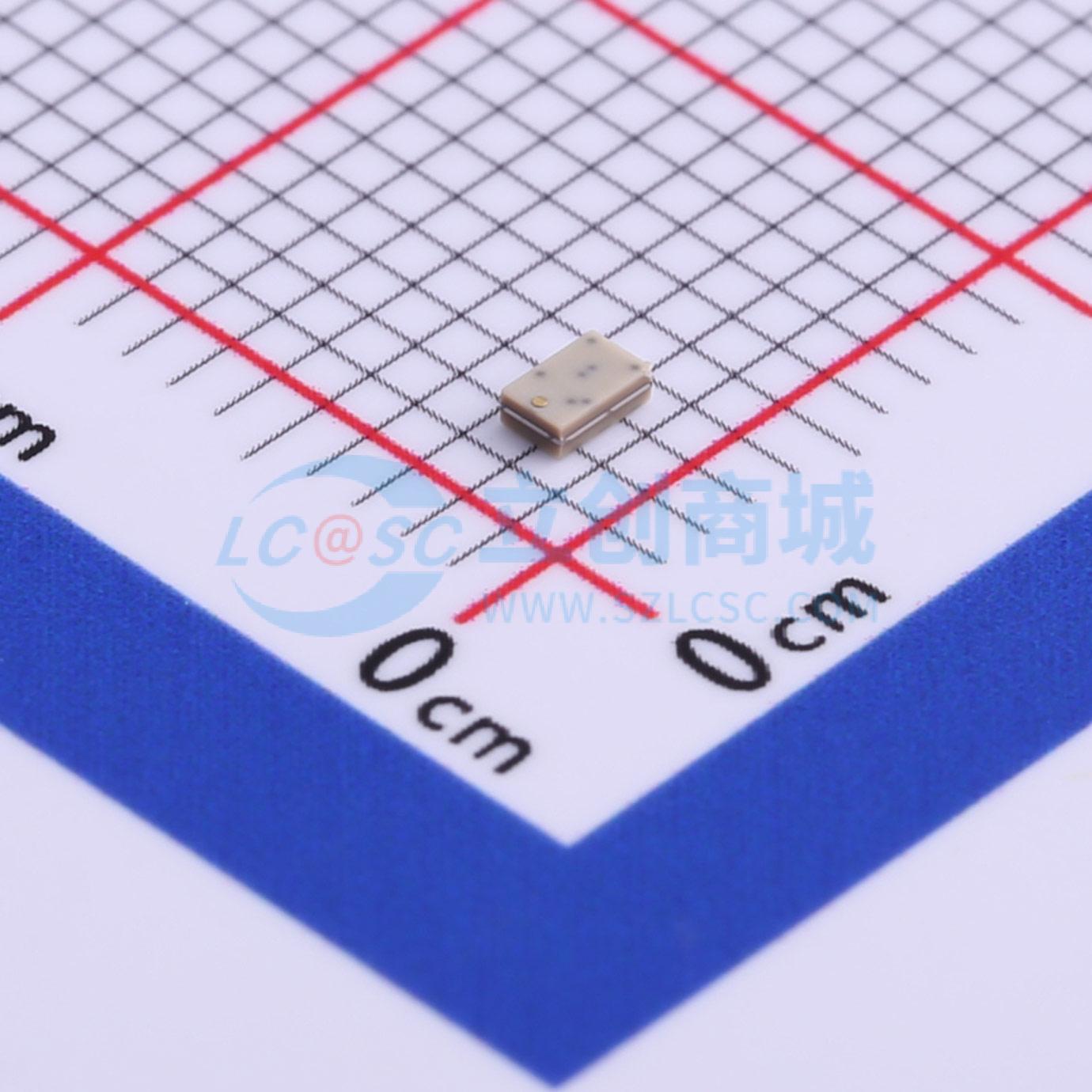

温馨提醒：图片仅供参考，商品以实物为准
B0322J5050AHF
超薄型0805巴伦，50Ω至50Ω平衡
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- B0322J5050AHF 是一种低剖面的次微型平衡到不平衡无线芯片组，采用易于使用的表面贴装封装，覆盖GSM频率。该巴伦适用于大批量制造，性能优于传统的陶瓷和集中元件巴伦。它具有50Ω的不平衡端口阻抗和50Ω的平衡端口阻抗。这种转换使单端信号能够应用于现代半导体的差分端口。输出端口具有相等的幅度和相位，适合大批量制造。
- 品牌名称
- Anaren(安伦)
- 商品型号
- B0322J5050AHF
- 商品编号
- C502722
- 商品封装
- 0805
- 包装方式
- 编带
- 商品毛重
- 0.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 巴伦(balun) | |
| 频率范围 | 300MHz~2.2GHz | |
| 阻抗比-不平衡/平衡 | 50Ω:50Ω | |
| 共模抑制比(CMRR) | 24dB | |
| 插入损耗(最大值) | 1.6dB |
| 属性 | 参数值 | |
|---|---|---|
| 相位差 | 17° | |
| 幅度差(最大值) | 0.7dB | |
| 回波损耗(最小值) | 12.2dB | |
| 工作温度 | -55℃~+105℃ |
应用领域
- GSM频率覆盖的下一代无线芯片组中的差分输入和输出位置
