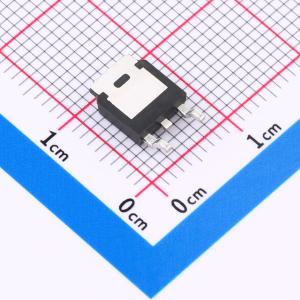

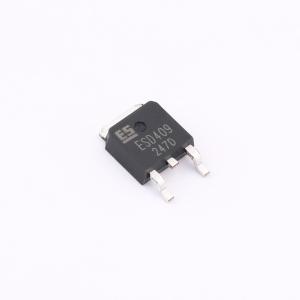

温馨提醒：图片仅供参考，商品以实物为准
IRFR9024NTRPBF(ES)
P沟道，-60V，-28A，27mΩ@-10.0V,-20A，-1.6V@-250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P沟道，-60V，-28A，27mΩ@-10.0V,-20A，-1.6V@-250uA；应用领域：DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- IRFR9024NTRPBF(ES)
- 商品编号
- C49108744
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.655克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 28A | |
| 导通电阻(RDS(on)) | 31mΩ@4.5V；27mΩ@10V | |
| 耗散功率(Pd) | 50W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 46.6nC@10V | |
| 输入电容(Ciss) | 3.02nF | |
| 反向传输电容(Crss) | 160pF | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 180pF |
商品概述
IRFR9024NTRPBF(ES)是P沟道增强型MOS场效应晶体管。采用先进的沟槽技术和设计,可在低栅极电荷下实现出色的RDS(ON)。该器件适用于DC-DC转换、电源开关和充电电路。标准产品IRFR9024NTRPBF(ES)为无铅产品。
商品特性
- -60V,RDS(ON) = 27 m Ω(典型值),VGS = -10 V
- RDS(ON) = 31 m Ω(典型值),VGS = -4.5 V
- 快速开关
- 高密度单元设计,实现低RDS(ON)
- 材料:无卤素
- 可靠耐用
- 雪崩额定
- 低漏电流
应用领域
-PWM应用-负载开关-便携式/台式PC的电源管理-DC/DC转换
