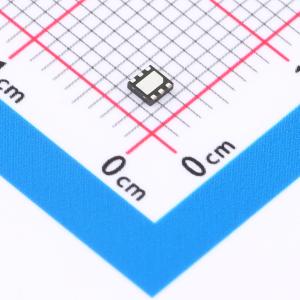

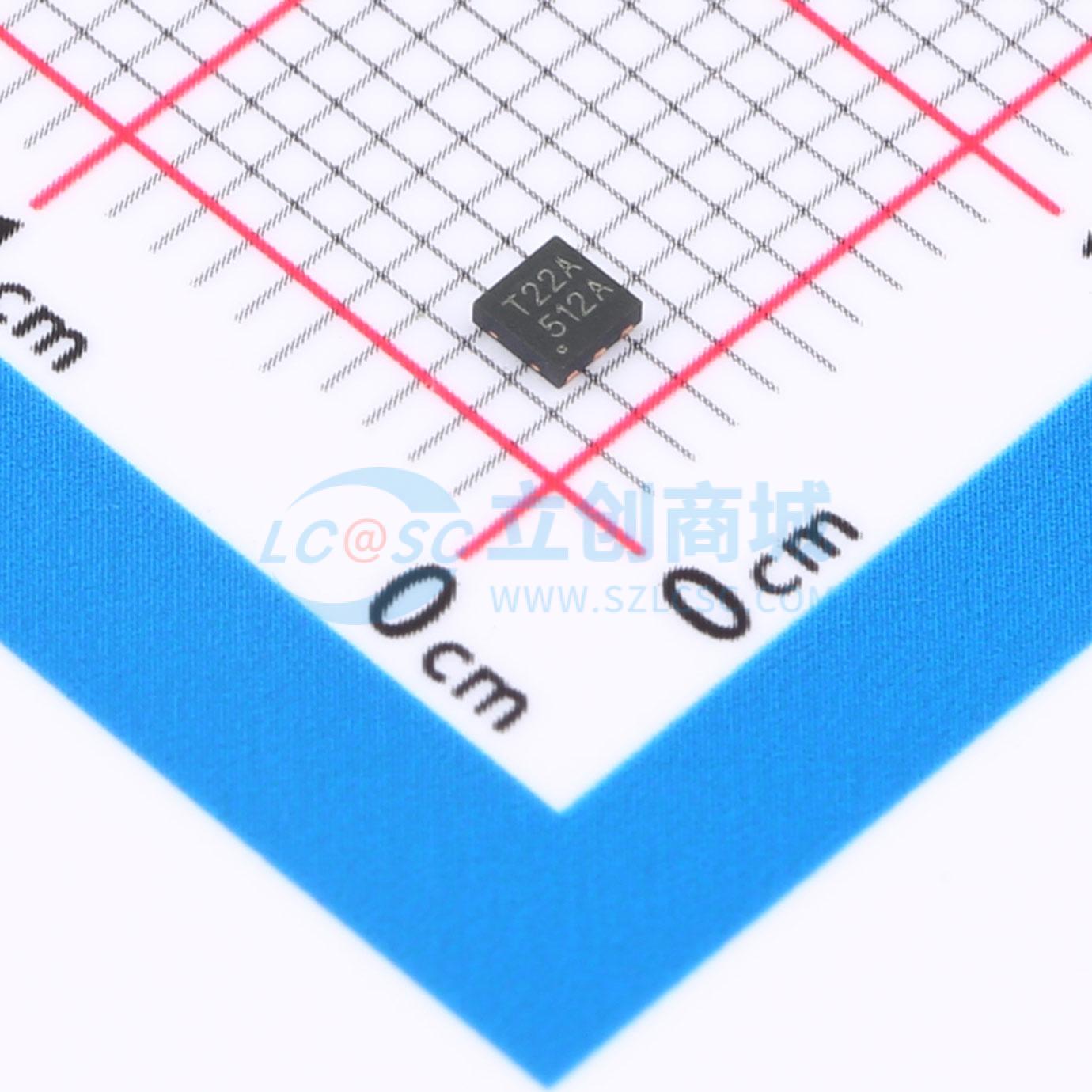

TDS2261P.C(ES)

湖南静芯推出22V&33V TDS平缓浪涌抑制器，可用于保护工作电压为20V、24V、28V、36V的系统，具有精准且恒定的触发电压、优异的钳位性能及稳定的温度特性，可为系统提供更全面保护；PD3.0/3.1/IOT/笔电/平板等应用。

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 湖南静芯推出22V&33V TDS平缓浪涌抑制器，可用于保护工作电压为20V、24V、28V、36V的系统，具有精准且恒定的触发电压、优异的钳位性能及稳定的温度特性，可为系统提供更全面保护；PD3.0/3.1/IOT/笔电/平板等应用。
品牌名称: ElecSuper(静芯)
商品型号: TDS2261P.C(ES)
商品编号: C49108765
商品封装: DFN2020-6L
包装方式: 编带
商品毛重: 0.032267克(g)

商品参数

商品概述

瞬态分流抑制器（TDS, Transient Diverting Suppressors）用于保护系统免受 EOS 和 ESD 事件影响。采用集成电路技术，提供了一种稳健的浪涌解决方案，不再依赖传统 TVS 二极管的 PN 结进行击穿和电流泄放，而是通过内置的浪涌额定场效应晶体管将浪涌电流引至地。与 TVS 管的 PN 结相比，其导通电阻更低。因此，TDS 器件提供精确、平稳且与温度无关的钳位电压，从而最大程度降低受保护系统的残压。 TDS2261P.C(ES)非常适合保护工作电压高达 22V 的电源总线，其额定瞬态峰值脉冲电流可达 70A（tp = 8 / 20μs）。TDS 采用小型 DFN2020 - 6L 封装，比行业标准的 SMA/SMB 封装小 90%，电容更低，且漏电流比传统基于 TVS 的解决方案低 50%。

商品特性

IEC 61000 - 4 - 2 4 级 ESD 保护
±30kV 接触放电
±30kV 空气放电
高峰值脉冲电流能力：70A（tp = 8 / 20μs），符合 IEC 61000 - 4 - 5 标准
高 EFT 耐受电压：±4kV（100kHz 和 5kHz，5/50ns），符合 IEC 61000 - 4 - 4 标准
高峰值脉冲电流能力：6A，符合 IEC 61643 - 321（10/1000μs）标准
在额定峰值脉冲电流范围和温度范围内，钳位电压近乎恒定
工作电压：22V
低漏电：22V 时典型值为 0.5nA
低电容：22V 时典型值为 115pF

应用领域

USB PD
USB Type - C Vbus
IoT 设备
PLC I/O 模块
笔记本电脑和平板电脑
负载开关输入保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	22V
	钳位电压	28.1V
	峰值脉冲电流(Ipp)	70A@8/20us
	峰值脉冲功率(Ppp)	1.967kW@8/20us
	击穿电压	25.6V

	属性	参数值
	反向电流(Ir)	500pA
	通道数	单路
	工作温度	-40℃~+125℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	Cj-结电容	115pF
