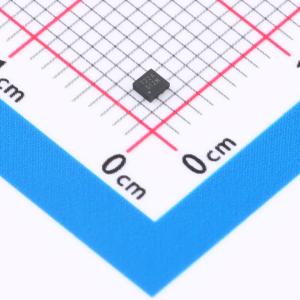

温馨提醒：图片仅供参考，商品以实物为准
TDS2211P.C(ES)
湖南静芯推出22V TDS平缓浪涌抑制器，可用于保护工作电压为20V、24V、28V、36V的系统，具有精准且恒定的触发电压、优异的钳位性能及稳定的温度特性，可为系统提供更全面保护；PD3.0/3.1/IOT/笔电/平板等应用。
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 湖南静芯推出22V TDS平缓浪涌抑制器，可用于保护工作电压为20V、24V、28V、36V的系统，具有精准且恒定的触发电压、优异的钳位性能及稳定的温度特性，可为系统提供更全面保护；PD3.0/3.1/IOT/笔电/平板等应用。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- TDS2211P.C(ES)
- 商品编号
- C49108767
- 商品封装
- DFN1616-6L
- 包装方式
- 编带
- 商品毛重
- 0.027233克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 22V | |
| 钳位电压 | 28.1V | |
| 峰值脉冲电流(Ipp) | 70A@8/20us | |
| 峰值脉冲功率(Ppp) | 1.967kW@8/20us | |
| 击穿电压 | 25.6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 500pA | |
| 通道数 | 单路 | |
| 工作温度 | -40℃~+125℃ | |
| 防护等级 | IEC 61000-4-2 | |
| Cj-结电容 | 115pF |
商品概述
瞬态分流抑制器(TDS, Transient Diverting Suppressors)用于防护系统中的 EOS 和 ESD 事件。采用集成电路技术提供了一种稳健的浪涌解决方案，不再基于传统 TVS 二极管中 PN 结进行击穿和电流泄放，而是通过内置的浪涌额定场效应晶体管将浪涌电流转移至地，其相比于 TVS 管中的 PN 结具备更低的导通电阻。因此，TDS 器件提供精确、平缓且与温度无关的钳位电压，从而最大限度地减少受保护系统的残压。 TDS2211P.C(ES)非常适用于保护工作电压高达 22V 的电源总线，其额定瞬态峰值脉冲电流可达 70A (tp = 8 / 20μs)。TDS 采用小型 DFN1616 - 6L 封装，与行业标准的 SMA/SMB 封装小 90%，其电容更低，且漏电流比传统基于 TVS 的解决方案低 50%。
商品特性
- IEC 61000 - 4 - 2 四级 ESD 保护
- ±30kV 接触放电
- ±30kV 空气放电
- 高脉冲峰值电流能力：70A (tp = 8 / 20μs) IEC 61000 - 4 - 5
- 高 EFT 耐受电压：±4kV (100kHz 和 5kHz, 5 / 50ns) IEC 61000 - 4 - 4
- 高脉冲峰值电流能力：6A IEC 61643 - 321 (10/1000μs)
- 额定峰值脉冲电流范围内和温度范围内近乎恒定的钳位电压
- 工作电压：22V
- 低漏电：0.5nA 典型值@22V
- 低电容：115pF 典型值@22V
应用领域
- USB PD
- USB Type - C Vbus
- IoT 设备
- PLC I/O 模块
- 笔记本电脑和平板电脑
- 负载开关输入保护
