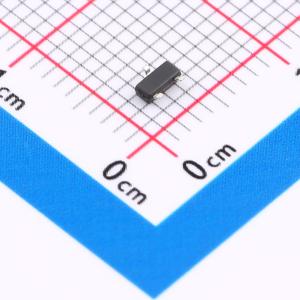

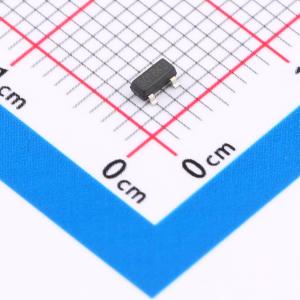

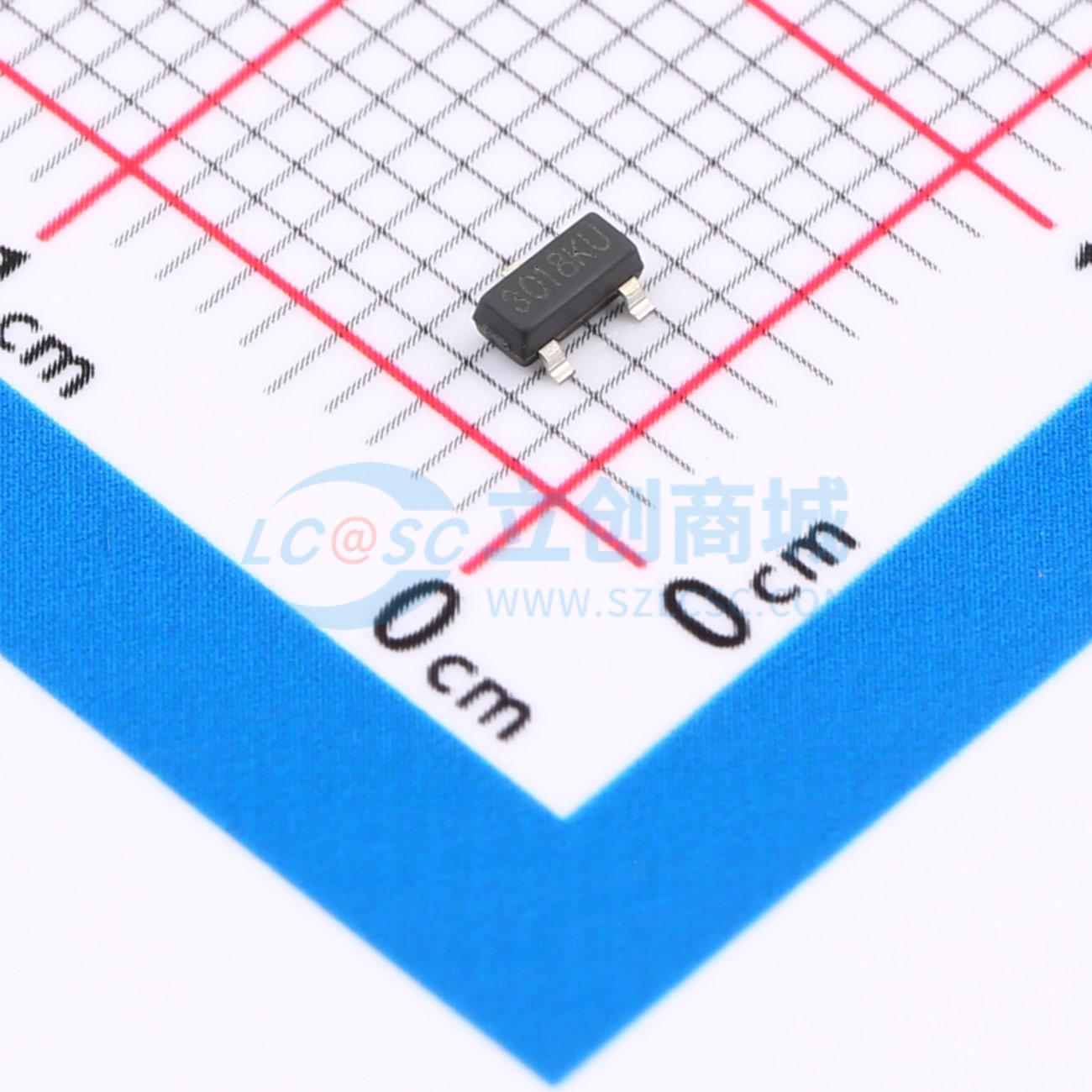

NX3008NBK,215(ES)
N沟道，30V，0.5A，515mΩ@4.5V,0.2A，0.7V@250uA；应用领域：LED调光、DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道，30V，0.5A，515mΩ@4.5V,0.2A，0.7V@250uA；应用领域：LED调光、DC/DC转换、负载开关、开关电路、继电器、驱动器、LED驱动器、电机控制模块、电源管理模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- NX3008NBK,215(ES)
- 商品编号
- C49108760
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.030033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 500mA | |
| 导通电阻(RDS(on)) | 515mΩ@4.5V | |
| 耗散功率(Pd) | 350mW |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 700mV | |
| 栅极电荷量(Qg) | 1.6nC@4.5V | |
| 输入电容(Ciss) | 27pF | |
| 反向传输电容(Crss) | 3pF | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 6pF |
商品概述
DMP3021SFVW-7采用先进的沟槽技术，可提供出色的漏源导通电阻（RDS(ON)）、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 30V,RDS(ON) = 515 m Ω(典型值)@ VGS = 4.5 V
- RDS(ON) = 615 m Ω(典型值)@ VGS = 2.5 V
- RDS(ON) = 850 m Ω(典型值)@ VGS = 1.8 V
- 高密度单元设计,实现低RDS(ON)
- 材料:无卤素
- 可靠耐用
- 雪崩额定
- 低泄漏电流
- ESD保护 - HBM:2kV
应用领域
- PWM应用
- 负载开关
- 便携式/台式PC的电源管理
- DC/DC转换
