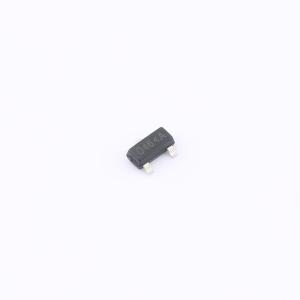

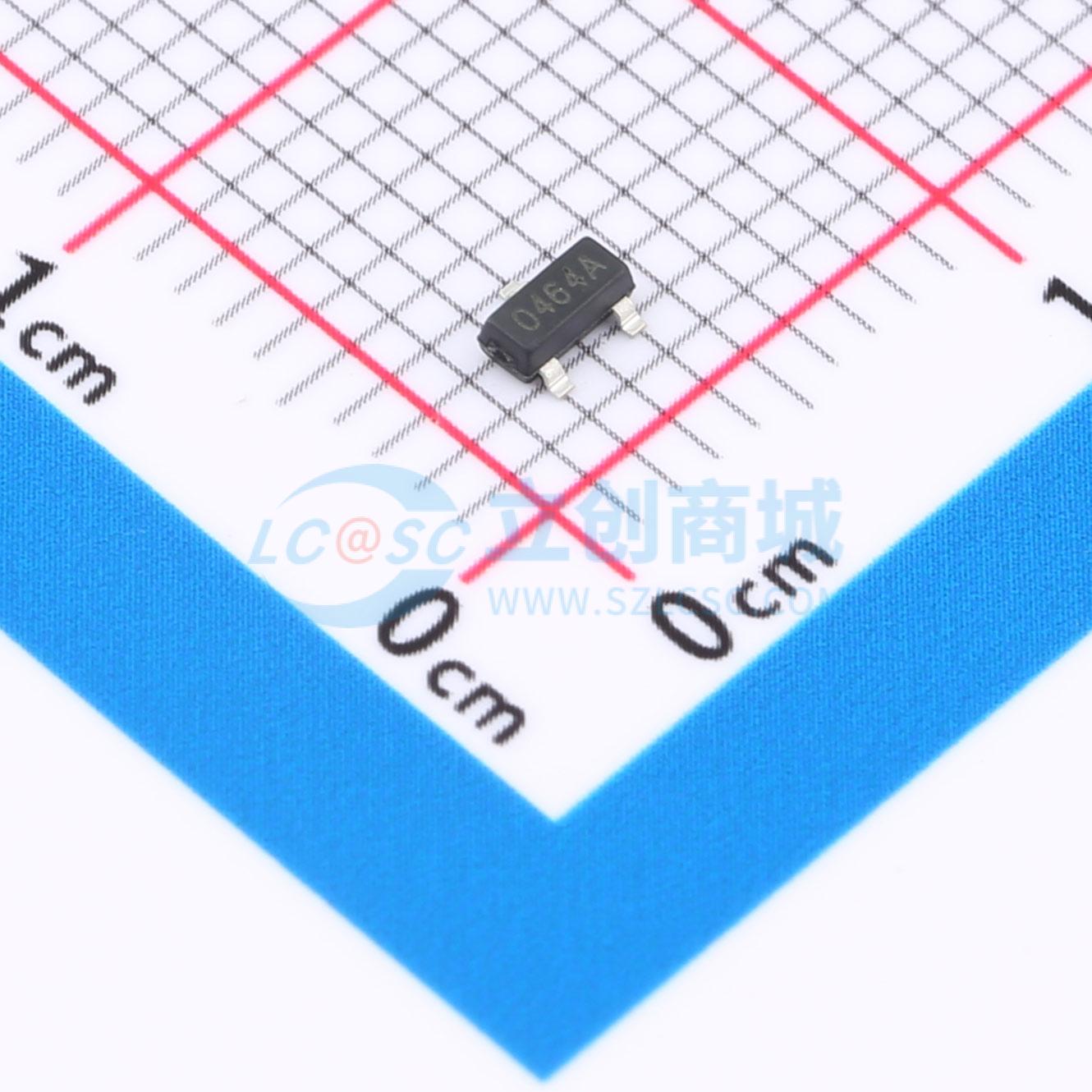

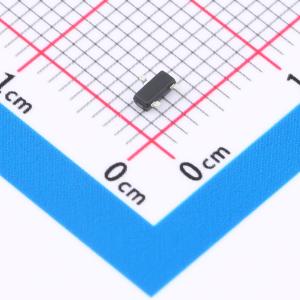

DMP4065S-7(ES)
P沟道，-40V，-3A，65mΩ@-10V,-1.2A，-1.6V@-250uA；应用领域：应用领域：DC/DC转换器、便携式设备负载开关、LED驱动器、电源模块等。
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- P沟道，-40V，-3A，65mΩ@-10V,-1.2A，-1.6V@-250uA；应用领域：应用领域：DC/DC转换器、便携式设备负载开关、LED驱动器、电源模块等。
- 品牌名称
- ElecSuper(静芯)
- 商品型号
- DMP4065S-7(ES)
- 商品编号
- C49108755
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.030933克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 65mΩ@10V；88mΩ@4.5V | |
| 耗散功率(Pd) | 1.3W | |
| 阈值电压(Vgs(th)) | 1.6V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 8nC@10V | |
| 输入电容(Ciss) | 316pF | |
| 反向传输电容(Crss) | 31pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 37pF |
商品概述
DMP4065S-7(ES) 是 P 沟道增强型 MOS 场效应晶体管。采用先进的沟槽技术和设计，在低栅极电荷的情况下，提供出色的漏源导通电阻（RDS(ON)）。该器件适用于 DC-DC 转换、电源开关和充电电路。标准产品 DMP4065S-7(ES) 为无铅产品。
商品特性
- -40V，在栅源电压（VGS）= -10V 时，漏源导通电阻（RDS(ON)）= 65 mΩ（典型值）
- 在栅源电压（VGS）= -4.5V 时，漏源导通电阻（RDS(ON)）= 88 mΩ（典型值）
- 快速开关
- 高密度单元设计，实现低漏源导通电阻（RDS(on)）
- 材料：无卤素
- 可靠耐用
- 雪崩额定
- 低泄漏电流
应用领域
- PWM 应用
- 负载开关
- 便携式/台式电脑的电源管理
- DC/DC 转换
