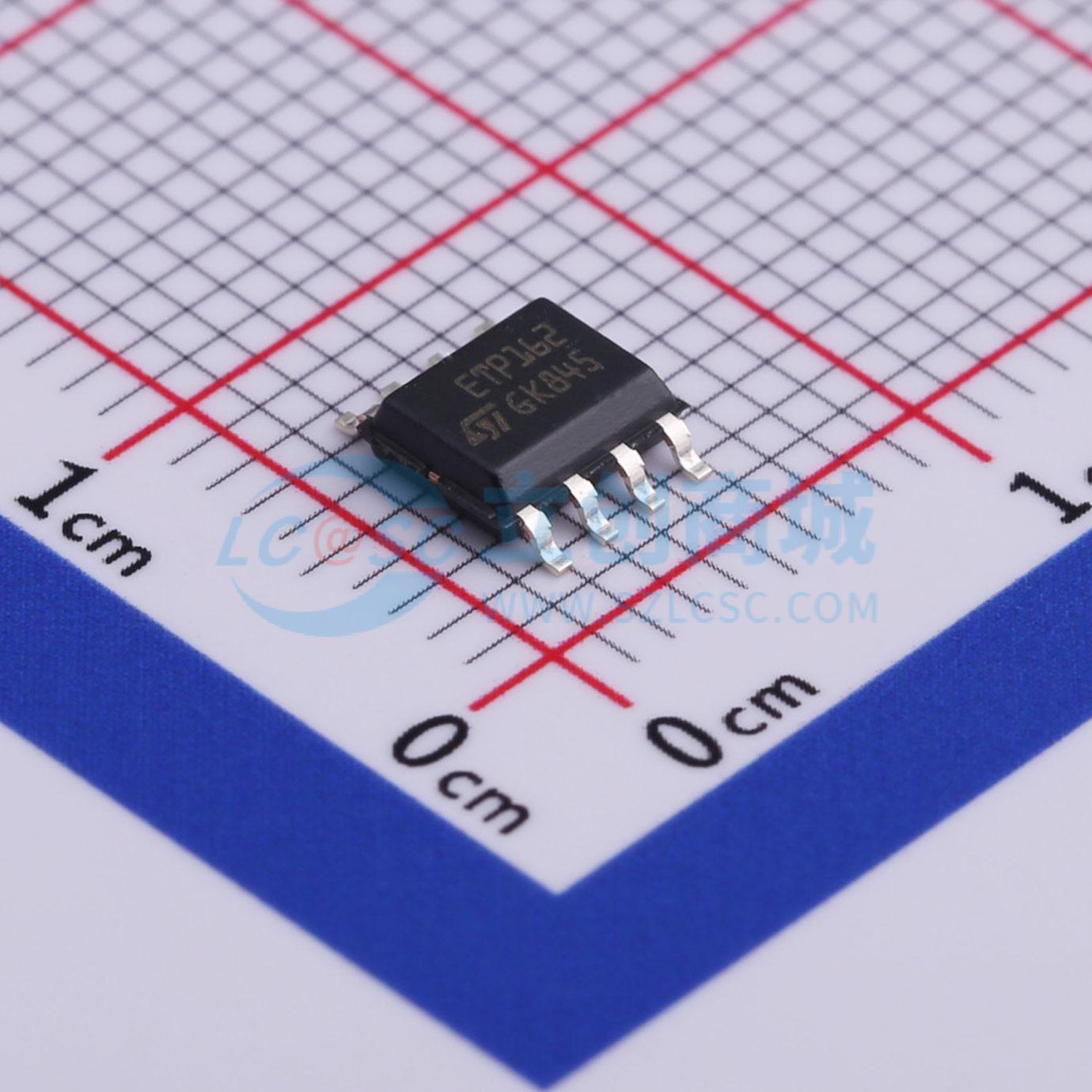

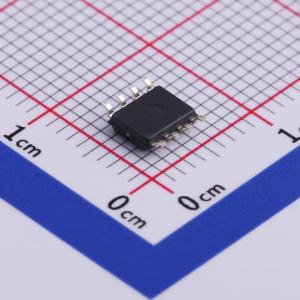

温馨提醒：图片仅供参考，商品以实物为准
ETP01-1621RL
双向 16V 100A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- 以太网线路的保护
- 品牌名称
- ST(意法半导体)
- 商品型号
- ETP01-1621RL
- 商品编号
- C500654
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.283克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 16V | |
| 峰值脉冲电流(Ipp) | 100A@8/20us | |
| 击穿电压 | 25V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 1uA | |
| 工作温度 | -40℃~+150℃ | |
| 防护等级 | IEC 61000-4-5 | |
| Cj-结电容 | 13pF |
商品概述
ETP01系列是一款低电容瞬态浪涌抑制器，专为保护高比特率通信网络而设计。采用平面技术，兼具高浪涌能力（符合Telcordia GR1089楼内标准和ITU - T K20/21标准）和低电容特性，可避免以太网等高速信号失真。
商品特性
- 差模和共模保护
- Telcordia GR1089楼内标准：150 A，2 / 10 μs
- ITU - T K20/21标准：40 A，5/310 μs
- 低电容：0 V时最大13 pF
- 采用UL94 V0认证树脂
- SO - 8封装已获JEDEC注册
- IEC 61000 - 4 - 2标准：4级
- 15 kV（空气放电）
- 8 kV（接触放电）
- MIL STD 883E - 方法3015 - 7：3类
- 25 kV（人体模型）
- Telcordia GR - 1089核心标准：100 A，2/10 μs
- ITU - T K20/21标准：37.5 A，5/310 μs
- IEC 61000 - 4 - 5标准：4 kV，42 Ω，96 A，8/20 μs
- IEC 61000 - 4 - 4 EFT标准：40A（5/50ns）
应用领域
- 10/100 Mbps以太网
- T1 / E1线卡
