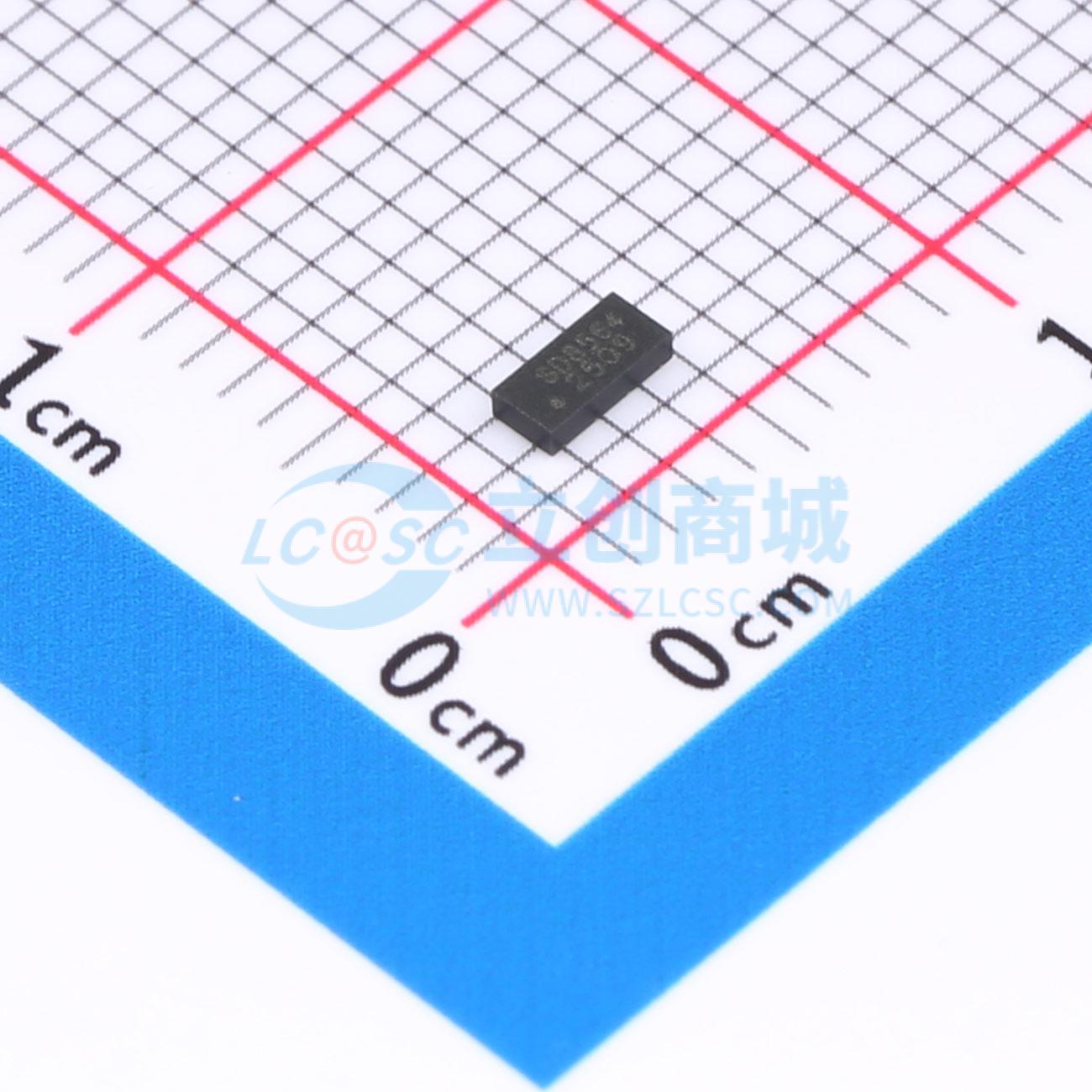

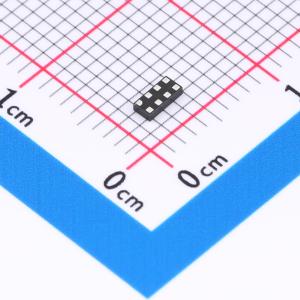

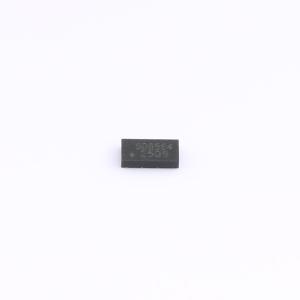

温馨提醒：图片仅供参考，商品以实物为准
SD8564
内置晶振的实时时钟IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SD8564 3215 符合ROHS/REACH；内置晶振，低功耗，工作电压：1.5V～5.5V；计时电压：1.0V~5.5V ；工作温度：-40℃～+105℃。25℃<±5ppm；内置单路定时/报警中断输出,报警中断时间最长可设置为一个月。
- 品牌名称
- WAVE(兴威帆电子)
- 商品型号
- SD8564
- 商品编号
- C48982550
- 商品封装
- SMD3215-8P
- 包装方式
- 编带
- 商品毛重
- 0.0344克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 内置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 400nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.5V~5.5V | |
| 静态电流(Iq) | 0.4uA | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | ESD/过压保护；倒数计时器；锁定与防篡改；告警功能；可编程时钟输出 |
商品概述
SD8564是一款具备标准I²C接口的实时时钟芯片，CPU可通过该接口使用四位地址寻址来读写片内16字节寄存器的数据，这些寄存器包括时间寄存器、报警寄存器以及控制寄存器等。该芯片内置单路定时/报警中断输出，其报警中断时间最长可设置为一个月。此外，SD8564还提供了一个独立的频率脉冲输出引脚。
商品特性
- 低功耗：典型值为0.4μA（VDD = 3.0V，Ta = 25℃）。
- 工作电压范围：1.5V ~ 5.5V；计时电压范围：1.0V ~ 5.5V；工作温度范围：-40℃ ~ +105℃。
- 采用标准I²C总线接口，最高速度可达400KHz（4.5V ~ 5.5V）。
- 支持以BCD码格式输入/输出年、月、日、星期、时、分、秒，并可通过独立地址访问各时间寄存器。
- 具备闰年自动调整功能（覆盖2000年至2099年）；包含世纪位标识；采用24小时制式。
- 内置4字节报警数据寄存器，分别对应星期、日、时、分，每个寄存器的最高位为报警允许位；报警中断功能的时间范围最长可设置至一个月，星期、日、时、分报警共有16种组合方式。
- 集成8位自动重置倒计时定时器，可从4种时钟源（4096Hz、64Hz、1Hz、1/60Hz）中选择。
- 报警中断和倒计时中断均可选择从INT引脚输出，并具有两个独立的中断标志位。
- 周期性频率中断输出引脚FREQ：可输出32768Hz、1024Hz、32Hz、1Hz四种方波脉冲。
- 内置I²C总线0.5秒自动复位功能（从Start命令开始计时），确保时钟数据的有效性和可靠性，避免I²C总线挂死。
- 内置时钟数据写保护功能，防止误写操作，更好地保护时钟数据。
- 内置晶振，常温下高精度：25℃时精度 < ±5ppm。
- 内置上电复位电路，具备上电和停振标志位OSF。
- 内置电源稳压电路，内部计时电压可低至1.0V。
- 芯片引脚抗静电（ESD）能力 > 4KV。
- 芯片在评估板上可通过4KV的群脉冲（EFT）干扰测试。
- 软件与8563兼容。
- 采用CMOS工艺。
- 封装形式：3215（3.2mm×1.5mm×0.75mm）。
