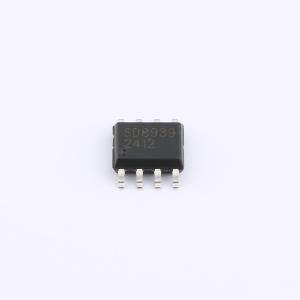

SD8939
实时时钟芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SD8939 SOP8符合ROHS/REACH；外置晶振，工作电压：1.8V～5.5V；计时电压：1.5V～5.5V；工作温度：-40℃～105℃ ；内置1/1024秒寄存器，内置70字节通用SRAM；内置8字节ID号；内置时间报警与频率输出功能，时间报警有两个报警器。
- 品牌名称
- WAVE(兴威帆电子)
- 商品型号
- SD8939
- 商品编号
- C48982556
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 600nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.8V~5.5V | |
| 静态电流(Iq) | 0.6uA | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | ESD/过压保护；片内SRAM/NVRAM；锁定与防篡改；告警功能；周期性中断输出；可编程时钟输出 |
商品概述
SD8939是一款具备标准IIC接口的实时时钟芯片，中央处理器可通过7位地址寻址访问其片内寄存器进行读写操作。该芯片集成了时间报警与频率输出功能，配备两个独立的报警器。每颗芯片均包含一个全球8字节身份识别码。该产品与1339型号在软件和硬件上兼容。
商品特性
- 低功耗：典型值为0.6 μA（Ta = 25℃）。
- 工作电压范围：1.8 V ~ 5.5 V；计时电压范围：1.5 V ~ 5.5 V。
- 工作温度范围：-40℃ ~ 105℃。
- 采用标准IIC总线接口，最高通信速率为400kHz。
- 年、月、日、时、分、秒数据以BCD码格式输入/输出，各时间寄存器可通过独立地址访问。
- 具备闰年自动调整功能（覆盖2000年至2099年）。
- 内置两个时间报警器：报警器1包含星期/日期、时、分、秒共4字节；报警器2包含星期/日期、时、分共3字节。
- 提供周期性频率中断输出，可选32768Hz、8192Hz、4096Hz和1Hz四种方波频率。
- 时间报警中断与频率中断共享同一输出端口，可通过寄存器配置选择功能。
- 内置温度寄存器，可实时读取当前温度值。
- 内置通信校验功能，以增强通信可靠性。
- 内置1/1024秒寄存器，可将时间读取精度提升至1/1024秒。
- 内置IIC总线0.5秒自动复位功能（从Start命令开始计时），可防止总线挂死。
- 内置写保护功能，防止数据被误写操作，增强数据安全性。
- 内置停振检测位OSF，当内部振荡器停振时该位置1。
- 内置70字节通用SRAM寄存器，可用于存储用户数据。
- 内置8字节出厂预设的全球身份识别码。
- 在评估板上可通过4KV群脉冲干扰测试。
- 采用CMOS工艺。
- 封装形式：SOP8。
