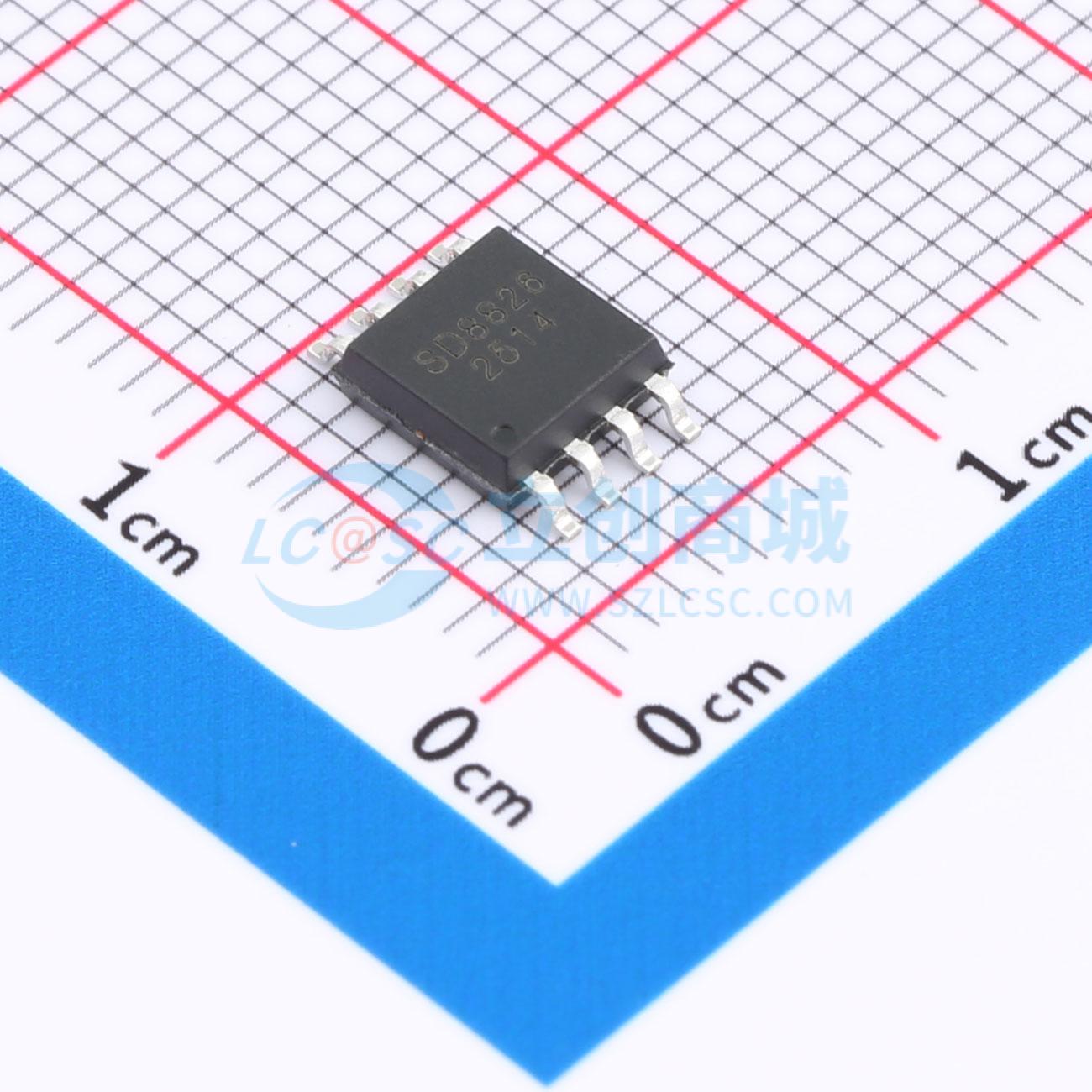

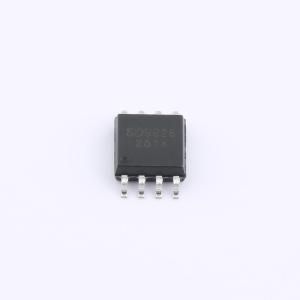

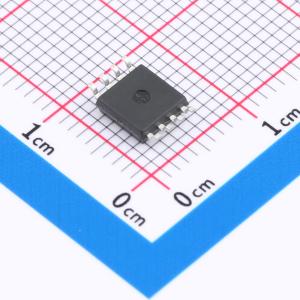

温馨提醒：图片仅供参考，商品以实物为准
SD8826
内置晶振、全温度补偿的实时时钟芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SD8826 SOP8符合ROHS/REACH，通过国网认证；内置晶振及温度补偿；工作电压：2.2V～5.5V；计时电压：1.5V～5.5V。 工作温度：-40℃～105℃；内置1/1024秒寄存器，内置70字节通用SRAM；内置8字节ID号；内置时间更新/倒计时/报警中断
- 品牌名称
- WAVE(兴威帆电子)
- 商品型号
- SD8826
- 商品编号
- C48982558
- 商品封装
- SOP-8-208mil
- 包装方式
- 编带
- 商品毛重
- 0.1936克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 内置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 600nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.2V~5.5V | |
| 静态电流(Iq) | 0.6uA | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 锁定与防篡改；温度补偿；可编程时钟输出；倒数计时器；片内SRAM/NVRAM；告警功能；周期性中断输出；ESD/过压保护 |
商品概述
SD8826是一款具备标准I²C接口的实时时钟芯片。该芯片内置晶振及温度补偿电路，无需外接晶振和谐振电容，从而避免了元件匹配误差、晶振温漂及可靠性问题，可在宽温范围内实现全自动、高精度的计时功能。芯片集成了时间更新、倒计时及报警中断功能，并包含一个8字节的身份识别码。其PCB设计可兼容SD8825和8025T，软件亦兼容这两款芯片。
商品特性
- 典型低功耗：0.6 μA（Ta = 25℃）
- 工作电压范围：2.2 V ~ 5.5 V；计时保持电压范围：1.5 V ~ 5.5 V
- 工作温度范围：-40℃ ~ 105℃
- 标准I²C总线接口，最高速率400 kHz
- 以BCD码格式输入/输出年、月、日、时、分、秒数据，各时间寄存器可独立寻址访问
- 支持闰年自动调整（2000年至2099年）
- 内置3字节报警数据寄存器，用于星期/日期、时、分设定
- 提供三种周期性频率中断输出：32768 Hz、1024 Hz和1 Hz方波
- 集成12位可自动重置的倒计时定时器，支持4种时钟源（4096 Hz、1024 Hz、1秒、1分钟），最小定时间隔244 μs，最长定时68小时，可实现精确的毫秒级定时
- 时间更新中断支持分钟中断与秒中断两种模式
- 时间报警中断、倒计时中断、时间更新中断均可通过寄存器配置选择是否从INT引脚输出信号，每种中断均有独立的中断标志位
- FCTR引脚输入控制FREQ引脚是否输出频率中断信号，FREQ引脚输出频率可通过寄存器配置选择
- 内置通信校验功能，增强通信可靠性
- 内置1/1024秒寄存器，可实现高精度时间读取
- 内置I²C总线0.5秒自动复位功能（从START命令开始计时），防止总线挂死
- 内置写保护功能，防止数据误写，增强数据安全性
- 内置上电指示位RTCF，当所有电源（包括电池）首次上电时置位
- 内置停振检测位OSF，当内部振荡器停振时置位
- 内置晶振和谐振电容，通过高精度补偿算法，在宽温范围内实现高精度计时：-40℃ ~ +85℃范围内精度优于±5 ppm，+86℃ ~ +105℃范围内精度优于±10 ppm（出厂精度）
- 内置70字节通用SRAM寄存器，可用于存储用户数据
- 内置8字节全球ID码，在芯片出厂前设定
- 芯片在评估板上可通过4 kV群脉冲干扰测试
- 通过ESD HBM 4 kV测试
- 采用CMOS工艺
- 封装形式：SOP8 (208 mil)
