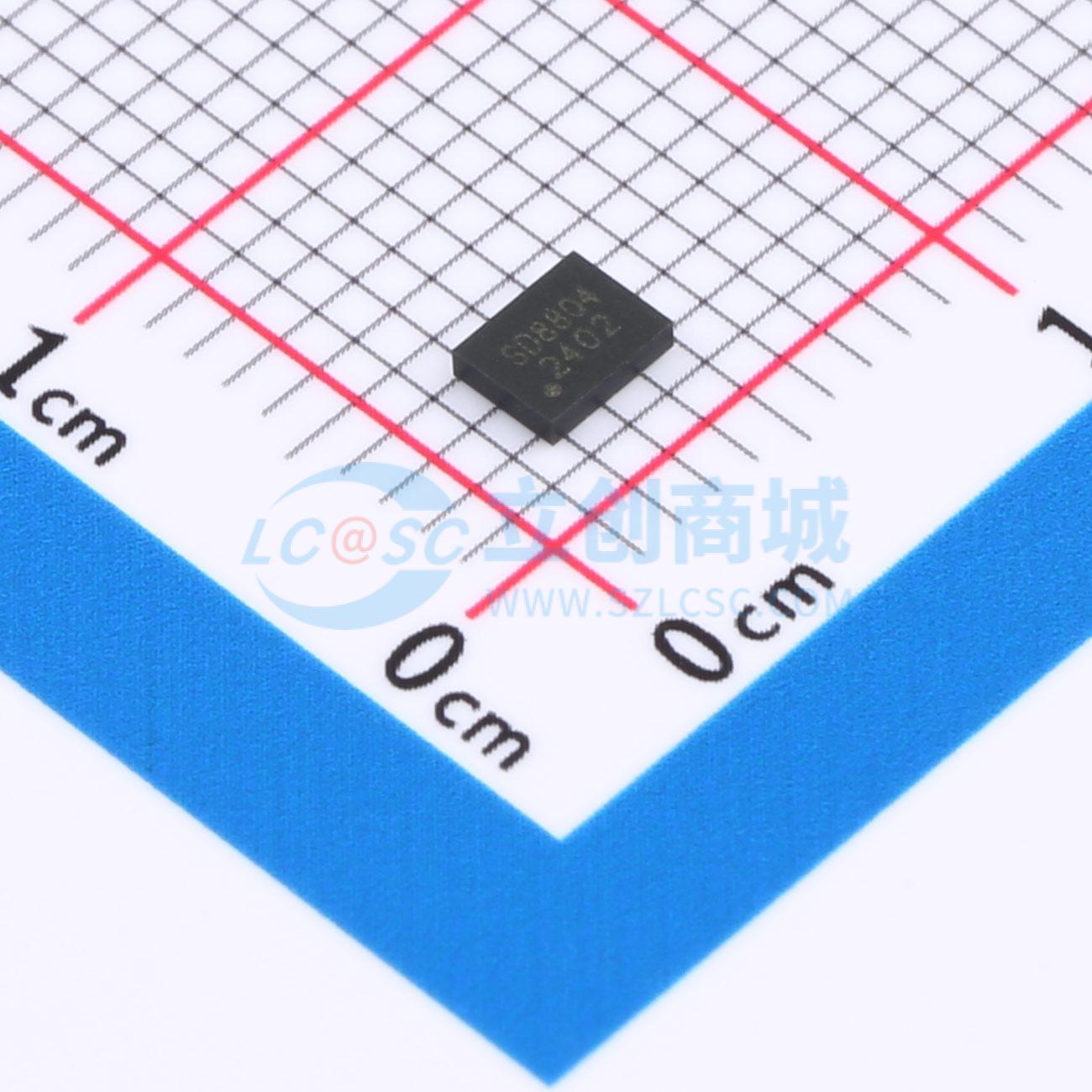

温馨提醒：图片仅供参考，商品以实物为准
SD8804
全温度补偿的实时时钟芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SD8804 3225符合ROHS/REACH，通过AEC-Q100认证；内置晶振及温度补偿；工作电压：2.5V～5.5V；计时电压：1.5V～5.5V；-40℃～+85℃<±5ppm、+86℃～+105℃<±10ppm、+106 ºC ～ 125 ºC<±20ppm； 工作温度：-40℃～125℃；内置1/1024秒寄存器，内置70字节通用SRAM；内置8字节ID号内置1/1024秒寄存器，内置70字节通用SRAM；内置8字节ID号；内置时间更新/倒计时/报警中断/事件捕获功能。
- 品牌名称
- WAVE(兴威帆电子)
- 商品型号
- SD8804
- 商品编号
- C48982557
- 商品封装
- SMD3225-10P
- 包装方式
- 编带
- 商品毛重
- 0.0362克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 内置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 600nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 静态电流(Iq) | 0.6uA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | ESD/过压保护；温度补偿；片内SRAM/NVRAM；锁定与防篡改；倒数计时器；告警功能；周期性中断输出；可编程时钟输出 |
商品概述
SD8804是一款具备标准I²C接口的实时时钟芯片，CPU可通过该接口使用7位地址寻址来读写片内寄存器数据。该芯片内置晶振及温度补偿，无需外接晶振和谐振电容，避免了元件匹配误差及晶振温漂与可靠性问题，可在宽温范围内实现全自动、高可靠的计时功能。它集成了时间更新、倒计时、报警中断和事件捕获功能，并内置8字节身份识别码。该芯片软硬件兼容8804。
商品特性
- 低功耗：典型值0.6μA（Ta=25℃）
- 工作电压范围：2.5V ~ 5.5V；计时电压范围：1.5V ~ 5.5V
- 工作温度范围：-40℃ ~ 125℃
- 标准I²C总线接口，最高速度400kHz
- 年、月、日、时、分、秒的BCD码输入/输出，并可通过独立地址访问各时间寄存器
- 闰年自动调整功能（2000年~2099年）
- 内置星期/日期、时、分共3字节的报警数据寄存器
- 周期性频率中断输出：提供32768Hz、1024Hz和1Hz三种方波
- 自动重载的24位倒计时定时器，可选4种时钟源（4096Hz、1024Hz、1秒、1分钟），最小定时244μs，最长定时31年，通过计算可获得精确的毫秒级定时值
- 时间更新中断具备分钟中断与秒中断两种功能
- 时间报警中断、倒计时中断、时间更新中断、事件捕获中断可通过寄存器配置选择是否从INT1引脚输出报警信号，四种中断各有一个中断标志位
- FCTR端口输入决定频率中断端口FREQ是否输出，FREQ端口可通过寄存器配置选择不同频率的方波
- 内置通信校验功能，进一步提升通信可靠性
- 内置1/1024秒寄存器，可实现1/1024秒级的时间读取精度
- 内置I²C总线0.5秒自动复位功能（从START命令开始计时），可避免I²C总线挂死问题
- 内置写保护功能，防止数据误写，更好地保护数据
- 内置上电指示位RTCF，当包括电池在内的所有电源首次上电时，该位置1
- 内置停振检测位OSF，当内部振荡器停振时，该位置1
- 内置晶振和谐振电容，通过内部高精度补偿方法，实现宽温范围内的高精度计时。走时精度：-40℃ ~ +85℃ ≤ 5ppm、+86℃ ~ +105℃ < ±10ppm、+106℃ ~ 125℃ < ±20ppm（出厂精度）
- 内置70字节通用SRAM寄存器，可用于存储用户数据
- 内置8字节ID码，为芯片出厂前设定的全球身份识别码
- 芯片在兴威帆评估板上可通过4kV群脉冲(EFT)干扰测试
- 采用CMOS工艺
- 封装形式：3225（3.2mm × 2.5mm × 0.75mm）
