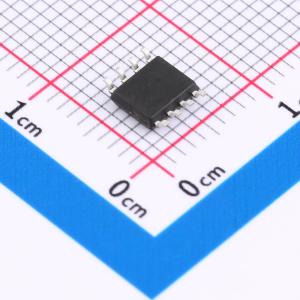

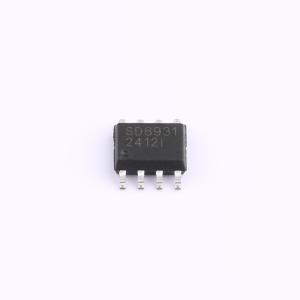

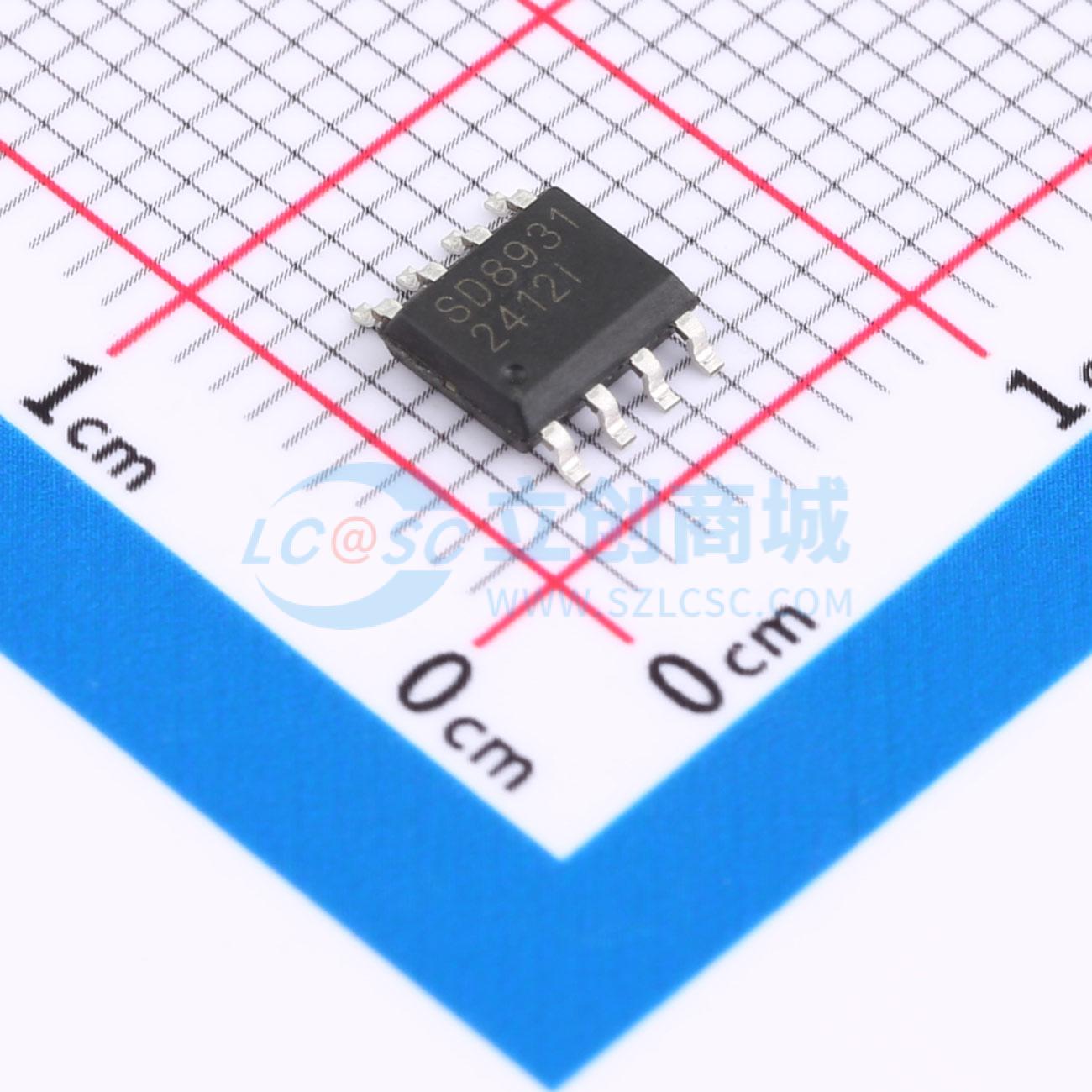

温馨提醒：图片仅供参考，商品以实物为准
SD8931
内置晶振、全温度补偿的实时时钟芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SD8931 SOP8符合ROHS/REACH；晶振内置且具有数字温度补偿功能，内置时间更新中断/报警中断功能；工作电压：2.5V～5.5V；计时电压：1.5～5.5V；工作温度：-40℃～105℃；0℃～+40℃<±2PPM，-40℃～+85℃<±3.5PPM，+86℃～+105℃<±10PPM；内置1/1024秒寄存器，内置70字节通用SRAM；内置8字节ID号。
- 品牌名称
- WAVE(兴威帆电子)
- 商品型号
- SD8931
- 商品编号
- C48982555
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1132克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 内置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 600nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 静态电流(Iq) | 0.6uA | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 备份电源管理与电池充电；ESD/过压保护；温度补偿；片内SRAM/NVRAM；告警功能；周期性中断输出；可编程时钟输出 |
商品概述
SD8931是一款具备标准IIC接口的实时时钟芯片，CPU可通过7位地址寻址访问其内部寄存器。该芯片内置晶振并集成数字温度补偿功能，消除了外接晶振及谐振电容带来的元件匹配误差、温度特性及可靠性问题，从而在常温及宽温环境下实现无需用户干预、全自动且高可靠的计时。SD8931还内置时间更新中断与报警中断功能。每颗芯片均拥有8字节身份识别码。该产品在软硬件层面与3231兼容。
商品特性
- 典型功耗低至0.6μA（Ta = 25℃）
- 工作电压范围：2.5V ~ 5.5V；计时电压范围：1.5V ~ 5.5V
- 工作温度范围：-40℃ ~ 105℃
- 标准IIC总线接口，最高速率400kHz
- 年、月、日、时、分、秒采用BCD码输入/输出，各时间寄存器可独立寻址访问
- 自动闰年调整功能（覆盖2000年至2099年）
- 内置两个时间报警器：报警器1包含星期/日期、时、分、秒共4字节；报警器2包含星期/日期、时、分共3字节
- 周期性频率中断输出：提供8192Hz、4096Hz、1024Hz和1Hz四种方波
- 时间报警中断与频率中断共享同一输出端口，可通过寄存器配置选择功能
- 提供独立的32.768kHz输出引脚，输出可通过寄存器配置
- 内置温度寄存器，可实时读取当前温度
- 集成数字校准功能，进一步提升计时精度
- 内置通信校验功能，增强通信可靠性
- 内置1/1024秒寄存器，时间读取精度可达1/1024秒
- 内置IIC总线0.5秒自动复位功能（从START命令开始计时），可防止总线挂死
- 内置写保护功能，防止数据误写，增强数据安全性
- 内置停振检测位OSF，当内部振荡器停振时置位
- 内置晶振与谐振电容，通过高精度补偿方法实现宽温范围内高精度计时：0℃ ~ +40℃精度优于±2PPM，-40℃ ~ +85℃精度优于±3.5PPM，+86℃ ~ +105℃精度优于±10PPM（出厂精度）
- 内置70字节通用SRAM寄存器，可用于存储用户数据
- 内置8字节全球ID码（出厂预设）
- 芯片引脚ESD耐受能力大于4KV
- 采用CMOS工艺
- 提供SOP8（150mil）和SOP16（300mil）两种封装形式
