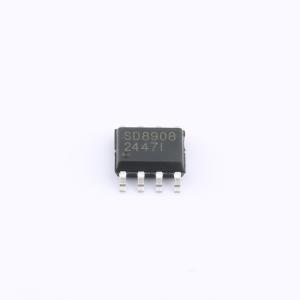

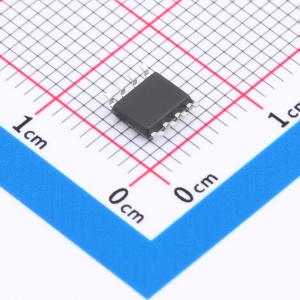

SD8908
内置晶振的实时时钟芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SD8908 SOP8符合ROHS/REACH；内置晶振，工作电压：2.5V～5.5V；工作温度：-40℃～105℃；常温精度<±5ppm；内置31字节通用SRAM寄存器；内置8字节的ID码；
- 品牌名称
- WAVE(兴威帆电子)
- 商品型号
- SD8908
- 商品编号
- C48982554
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.114克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | SPI | |
| 晶振类型 | 内置 | |
| 闹钟输出 | 无 | |
| 工作电流 | 600nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 2.5V~5.5V | |
| 静态电流(Iq) | 0.5uA | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 片内SRAM/NVRAM；锁定与防篡改；ESD/过压保护；备份电源管理与电池充电 |
商品概述
SD8908是一款采用三线式接口的实时时钟芯片，中央处理器可通过该接口读写片内寄存器数据，包括时间寄存器、控制寄存器、电池电量寄存器、31字节用户静态随机存取存储器寄存器以及8字节身份识别码寄存器。该芯片配备后备电池输入引脚VBAT，其内部充电电路可对外接充电电池或超级电容进行智能充电，充电电压可通过位选设定为3.3V或4.2V，并具备电池或超级电容电压测量功能。SD8908集成了通信校验功能，可对接口通信数据进行校验，校验结果自动保存至专用寄存器，从而显著提升实时时钟数据的可靠性。芯片内置晶振，常温下精度为5ppm。此外，每颗芯片均内置8字节身份识别码。其管脚与DS1302兼容。
商品特性
- 低功耗：典型值0.6μA（Ta = 25℃）。
- 工作电压范围：2.5V ~ 5.5V，工作温度范围：-40℃ ~ 105℃。
- 采用SPI接口通信方式，最高速度2MHz。
- 年、月、日、星期、时、分、秒采用BCD码输入/输出，并可通过独立地址访问各时间寄存器。
- 支持闰年自动调整功能（2000年~2099年）。
- 内置充电功能，可通过位选设定3.3V或4.2V充电电压。
- 内置晶振，常温精度小于±5ppm。
- 内置电池电压与温度测量功能，可通过接口读取当前电池电压和温度值。
- 内置走时精度数字调整功能，以提高计时精度。
- 内置通信校验功能，以提高通信可靠性。
- 可通过输入/输出端口输出32.768kHz方波，实现对SD8908走时精度的快速测量。
- 内置写保护功能，避免对时钟等数据的误写操作，更好地保护数据。
- 内置31字节通用静态随机存取存储器寄存器，可用于存储用户一般数据。
- 内置8字节身份识别码，为芯片出厂前设定的全球身份识别码。
- 芯片在评估板上可通过4kV的群脉冲测试。
- 芯片管脚静电放电耐受电压大于4kV。
- 采用互补金属氧化物半导体工艺。
- 封装形式：SOP8。
