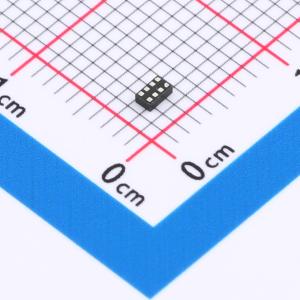

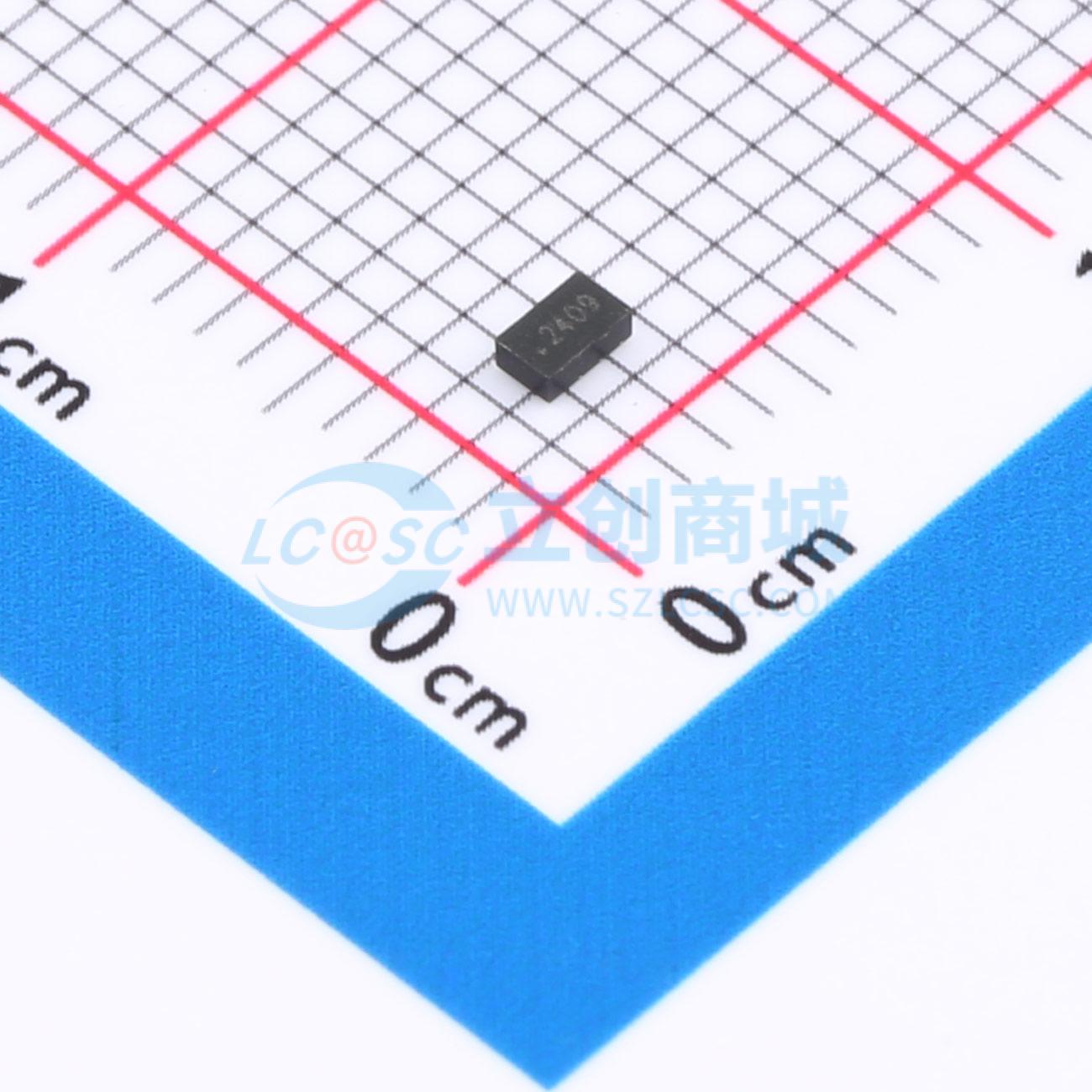

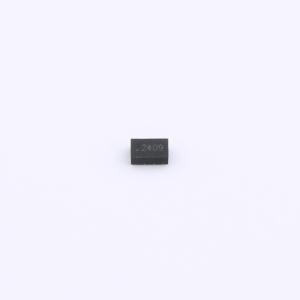

温馨提醒：图片仅供参考，商品以实物为准
SD8565
内置晶振的实时时钟IC
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SD8565 2012 符合ROHS/REACH；全球最小， 内置晶振，低功耗，工作电压：1.5V～5.5V；计时电压：1.0V~5.5V ；工作温度：-40℃～+105℃。25℃<±2ppm；报警中断时间最长可设置为一个月。
- 品牌名称
- WAVE(兴威帆电子)
- 商品型号
- SD8565
- 商品编号
- C48982551
- 商品封装
- SMD2012-8P
- 包装方式
- 编带
- 商品毛重
- 0.04克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 内置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 400nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.5V~5.5V | |
| 静态电流(Iq) | 0.4uA | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 锁定与防篡改；可编程时钟输出；周期性中断输出；倒数计时器；ESD/过压保护；告警功能 |
商品概述
SD8565是一款采用标准I²C接口的实时时钟芯片，CPU可通过四位地址寻址读写其内部16字节寄存器，包括时间、报警和控制寄存器。该芯片内置单路定时/报警中断输出，报警中断最长可设置为一个月，并具备独立的频率脉冲输出引脚。
商品特性
- 低功耗：典型值0.4μA（VDD=3.0V，Ta=25℃）。
- 工作电压：1.5V~5.5V；计时电压：1.0V~5.5V；工作温度范围：-40℃~+85℃。
- 标准I²C总线接口，最高速度400KHz（4.5V~5.5V）。
- 以BCD码格式输入/输出年、月、日、星期、时、分、秒，各时间寄存器可通过独立地址访问。
- 具备2000年至2099年的闰年自动调整功能及世纪位标识，采用24小时制。
- 内置4字节报警数据寄存器（星期、日、时、分），每寄存器最高位为报警允许位；报警中断最长可设至一个月，共有16种组合方式。
- 具备8位自动重置倒计时定时器，时钟源可选（4096Hz、64Hz、1Hz、1/60Hz）。
- 报警中断和倒计时中断均可从INT引脚输出，并具有两个独立的中断标志位。
- 周期性频率中断输出引脚FREQ，可输出四种方波脉冲：32768Hz、1024Hz、32Hz、1Hz。
- 内置I²C总线0.5秒自动复位功能（从Start命令开始计时），确保数据有效性和总线可靠性。
- 内置时钟数据写保护功能，防止误写操作。
- 内置晶振，常温（25℃）下精度<±2ppm。
- 内置上电复位电路，具备上电和停振标志位OSF。
- 内置电源稳压，内部计时电压可低至1.0V。
- 芯片引脚抗静电（ESD）能力>4KV。
- 软件与8563兼容，采用CMOS工艺。
- 封装形式：2012（2.00mm×1.25mm×0.75mm）。
