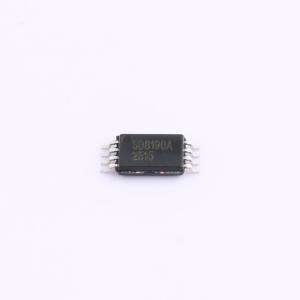

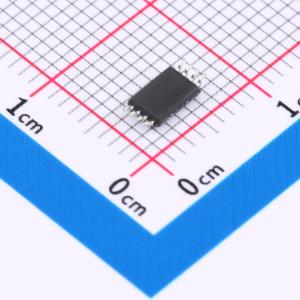

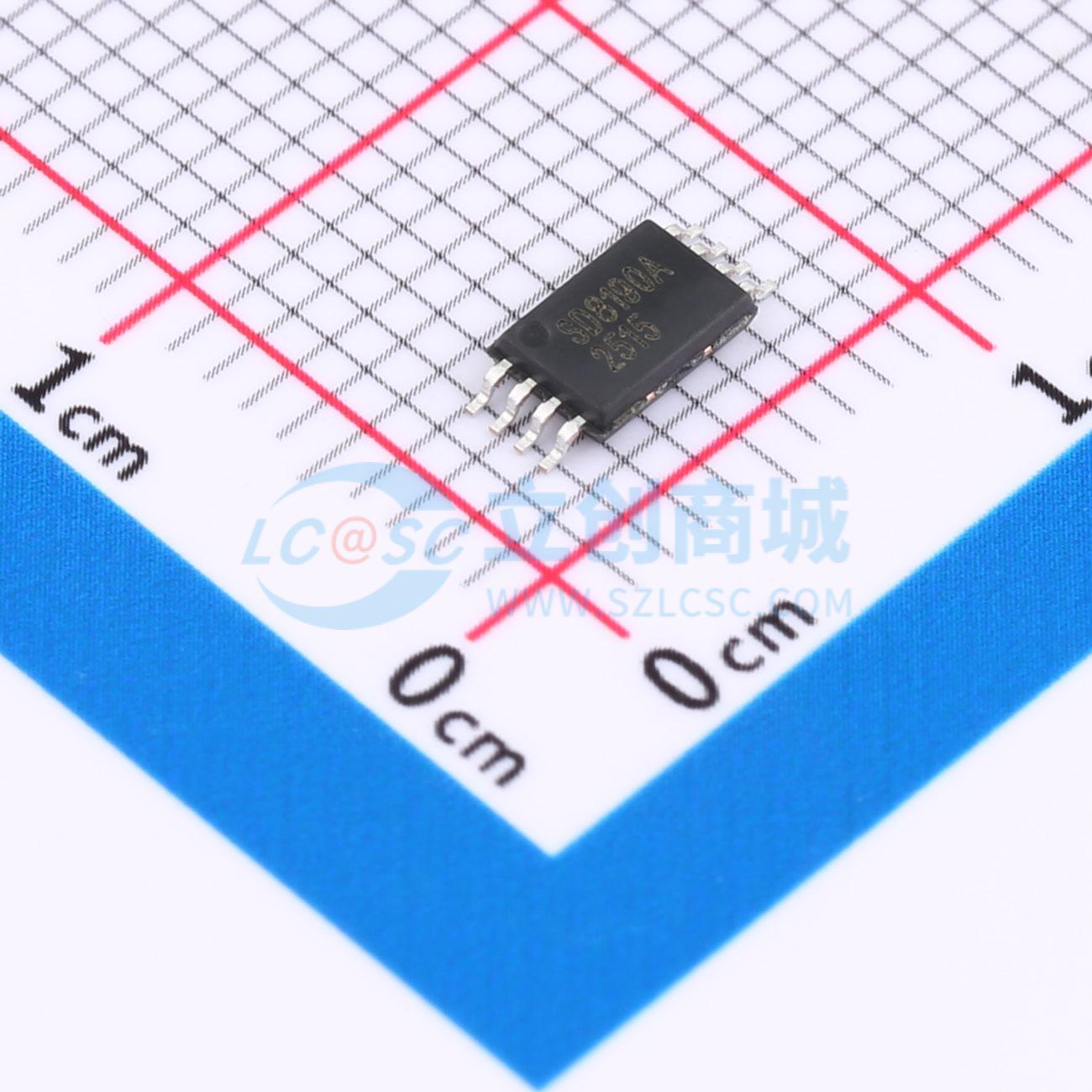

SD8190
IIC接口实时时钟芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SD8190A TSSOP8符合ROHS/REACH；外置晶振；低功耗；工作电压：1.5V～5.5V；计时电压：1.2V～5.5V； 工作温度：-40℃～105℃。7字节的实时寄存器；内置时钟精度数字调整功能，可以在很宽的范围内校正时钟的偏差（-189ppm～189ppm）,并通过外置的温度传感器可设定适应温度变化的调整值，实现在宽温范围内高精度的计时功能。
- 品牌名称
- WAVE(兴威帆电子)
- 商品型号
- SD8190
- 商品编号
- C48982553
- 商品封装
- TSSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.0676克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 晶振类型 | 外置 | |
| 闹钟输出 | 有 | |
| 工作电流 | 400nA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 1.5V~5.5V | |
| 静态电流(Iq) | 0.4uA | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | ESD/过压保护；温度补偿；片内SRAM/NVRAM；锁定与防篡改；告警功能；周期性中断输出；可编程时钟输出 |
商品概述
SD8190是一款具备标准I²C接口的实时时钟芯片，微处理器可通过该接口读写其内部寄存器，包括时间、报警和控制寄存器。该芯片集成了时钟精度数字调整功能，可在较宽范围内校正时钟偏差，范围从-189ppm至189ppm，并支持通过外置温度传感器设定随温度变化的调整值，从而实现宽温度范围内的高精度计时。该芯片在硬件和软件上与35390兼容。
商品特性
- 低功耗：典型值为0.4μA（VDD = 3.0V，Ta = 25℃）。
- 工作电压范围：1.5V ~ 5.5V；计时保持电压范围：1.2V ~ 5.5V。
- 工作温度范围：-40℃ ~ 105℃。
- 标准I²C总线接口，最高通信速率达400kHz。
- 7字节实时时钟寄存器，包含年、月、日、星期、时、分、秒信息。
- 自动闰年调整功能（支持2000年至2099年）。
- 可选择12小时制或24小时制。
- 内置两组时间报警寄存器，每组包含星期、小时和分钟共3字节。
- 时间报警中断具有独立的中断标志位，可从INT引脚输出报警信号。
- 频率中断输出，提供1Hz、2Hz、4Hz、8Hz、16Hz共五种频率。
- 内置数据写保护功能，防止误写操作，保护时钟数据。
- 内置数字校准功能，进一步提升计时精度。
- 内置I²C总线500ms自动复位功能（从起始命令开始计时），防止总线挂死。
- 内置上电指示位RTCF，首次上电时该位置1。
- 内置停振检测位OSF，当内部振荡器停振时该位置1。
- 芯片引脚抗静电能力大于4kV。
- 基于CMOS工艺制造。
- 封装形式：SOP8/TSSOP8。
