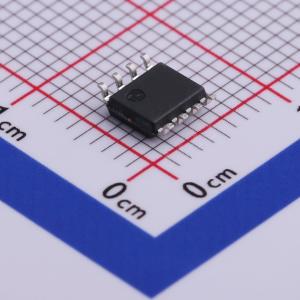

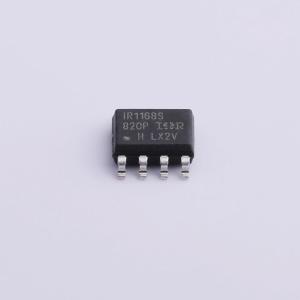

IR1168STRPBF
双路智能整流器驱动IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- IR1168是一款双路智能次级侧整流器驱动IC，旨在驱动两个用作谐振转换器应用中同步整流器的N沟道功率MOSFET。该IC可控制一个或多个并联的N沟道MOSFET，以模拟肖特基二极管整流器的特性。对每个整流MOSFET的漏源电压进行差分检测，以确定电流大小，并在接近零电流转换时对功率开关进行导通和关断操作
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IR1168STRPBF
- 商品编号
- C500524
- 商品封装
- SOP-8
- 包装方式
- -
- 商品毛重
- 0.112克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | 非隔离 | |
| 工作电压 | 8.6V~18V | |
| 开关频率 | 500kHz | |
| 输出电流 | 1A | |
| 耗散功率(Pd) | 970mW |
| 属性 | 参数值 | |
|---|---|---|
| 最大占空比 | - | |
| 晶体管耐压 | 200V | |
| 拓扑结构 | 半桥式 | |
| 特性 | 过热保护(OTP)；短路保护(SCP)；欠压保护(UVP)；过压保护(OVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+150℃@(Tj) |
商品概述
IR1168是一款双路智能次级侧整流器驱动IC，旨在驱动两个用作谐振转换器应用中同步整流器的N沟道功率MOSFET。该IC可控制一个或多个并联的N沟道MOSFET，以模拟肖特基二极管整流器的行为。通过差分检测每个整流MOSFET的漏源电压，来确定电流大小，并在接近零电流转换时对功率开关进行导通和关断操作。采用先进的消隐方案和双脉冲抑制技术，可实现高可靠性和抗噪性，确保在固定和可变频率应用中可靠运行。
商品特性
- 用于谐振半桥拓扑中同步整流的次级侧高速控制器，采用200V专有IC技术
- 最高500KHz开关频率，具备抗抖动逻辑和欠压锁定（UVLO）保护
- 4A峰值关断驱动电流
- 微功耗启动和超低静态电流
- 10.7V栅极驱动钳位
- 70ns关断传播延迟
- 宽Vcc工作范围
- 对两个同步整流器进行直接检测
- 最少的元件数量
- 设计简单
- 无铅
应用领域
- LCD和PDP电视
- 电信开关电源（SMPS）
- 交流-直流适配器
