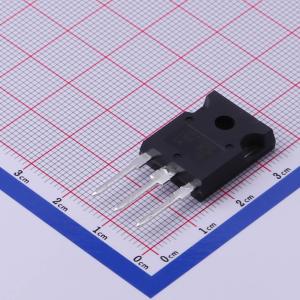

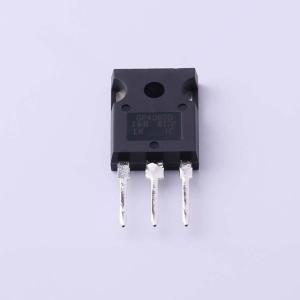

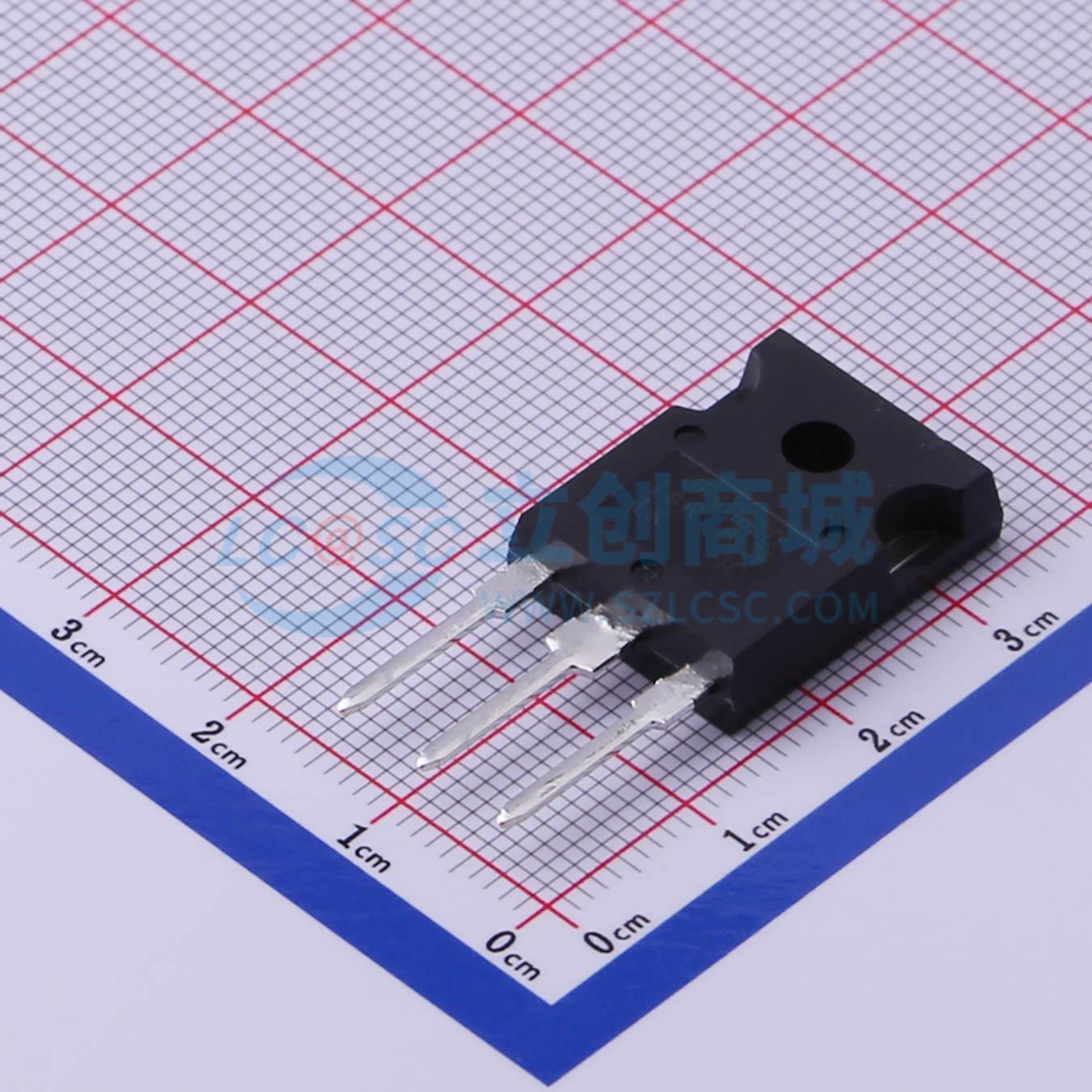

IRGP4062DPBF
600V 48A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低 Vce (on) 沟槽 IGBT 技术。低开关损耗。最高结温 175℃。5μs 短路安全工作区。方形反向偏置安全工作区。100% 的部件经过 I(LM) 测试。正 Vce (on) 温度系数。超快软恢复共封装二极管。紧密的参数分布。无铅封装
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRGP4062DPBF
- 商品编号
- C500538
- 商品封装
- TO-247AC-3
- 包装方式
- 管装
- 商品毛重
- 7.313克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 48A | |
| 耗散功率(Pd) | 250W | |
| 输出电容(Coes) | 129pF | |
| 正向脉冲电流(Ifm) | 96A | |
| 集射极饱和电压(VCE(sat)) | 1.95V@24A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@700uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 50nC@15V | |
| 开启延迟时间(Td(on)) | 41ns | |
| 关断延迟时间(Td(off)) | 104ns | |
| 导通损耗(Eon) | 115uJ | |
| 关断损耗(Eoff) | 600uJ | |
| 反向恢复时间(Trr) | 89ns | |
| 反向传输电容(Cres) | 45pF |
