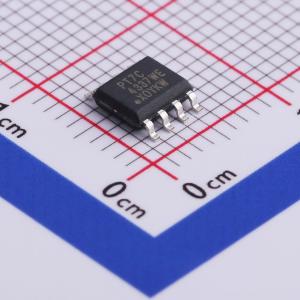

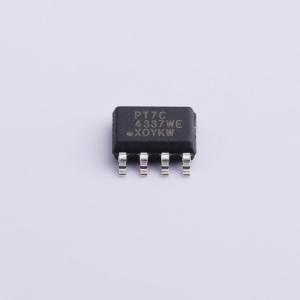

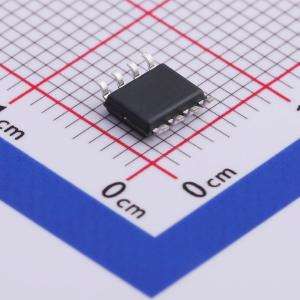

温馨提醒：图片仅供参考，商品以实物为准

PT7C4337WEX

实时时钟模块（I²C总线）

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 串行实时时钟是低功耗时钟/日历，具有两个可编程的时间闹钟和一个可编程方波输出。地址和数据通过两线双向总线串行传输。时钟/日历提供秒、分、时、日、日期、月和年信息。月末日期会自动调整少于31天的月份，包括闰年校正。时钟可在24小时或12小时格式下运行，并带有上午/下午指示符。当VCC在1.8V至5.5V之间时，可通过串行接口完全访问该设备。I²C操作在低于1.8V时无法保证。当VCC低至1.2V时，仍可维持计时操作。
品牌名称: DIODES(美台)
商品型号: PT7C4337WEX
商品编号: C500768
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.108克(g)

商品参数

商品概述

PT7C4337串行实时时钟是一款低功耗时钟/日历芯片，具备两个可编程的定时闹钟和一个可编程方波输出。地址和数据通过两线双向总线进行串行传输。时钟/日历可提供秒、分、时、星期、日期、月份和年份信息。月末日期会自动调整，以适应少于31天的月份，包括闰年校正。时钟可在24小时或12小时格式下运行，并带有上午/下午指示。当VCC电压在1.8V至5.5V之间时，可通过串行接口完全访问该器件。电压低于1.8V时，不保证PC正常运行。VCC低至1.2V时仍可维持计时功能。

商品特性

PT7C4337使用外部32.768kHz石英晶体
支持I²C总线的高速模式（400kHz）
包含时间（时/分/秒）和日历（年/月/日/星期）计数功能（BCD码）
可编程方波输出信号
两个定时闹钟
振荡器停止标志
工作电压范围：1.8V至5.5V
计时电压范围：1.2V至1.8V
完全无铅且符合RoHS标准
无卤素和锑，为“绿色”器件

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	实时时钟(RTC)
	接口类型	I2C
	工作电压	1.8V~5.5V
	工作电流	450nA

	属性	参数值
	晶振	外置
	闹钟输出	有
	工作温度	-40℃~+85℃
	静态电流(Iq)	0.16uA
