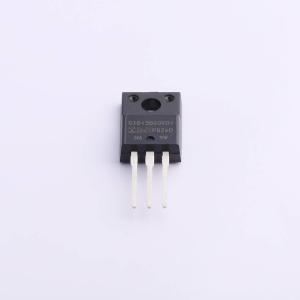

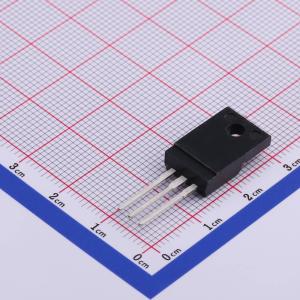

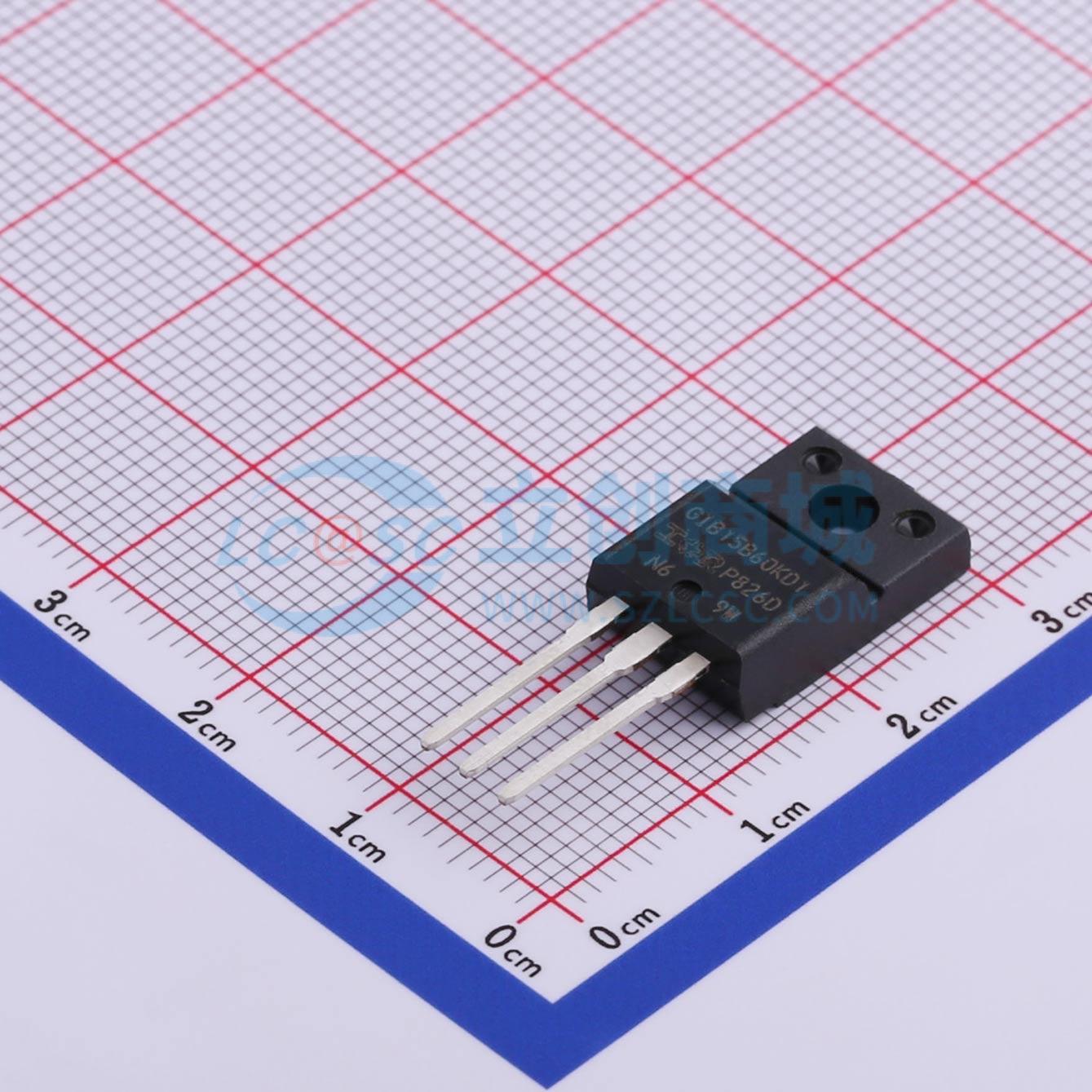

IRGIB15B60KD1P
IRGIB15B60KD1P
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRGIB15B60KD1P
- 商品编号
- C500540
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.846克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 52W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 19A | |
| 集电极脉冲电流(Icm) | 38A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 1.8V | |
| 栅极阈值电压(Vge(th)) | 4.5V | |
| 栅极电荷量(Qg) | 56nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 850pF | |
| 输出电容(Coes) | 100pF | |
| 反向传输电容(Cres) | 32pF | |
| 开启延迟时间(Td(on)) | 30ns | |
| 关断延迟时间(Td(off)) | 173ns | |
| 导通损耗(Eon) | 127uJ | |
| 关断损耗(Eoff) | 334uJ | |
| 反向恢复时间(Trr) | 67ns | |
| 工作温度 | -55℃~+175℃ |
