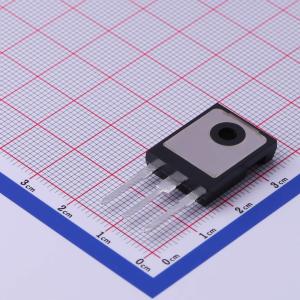

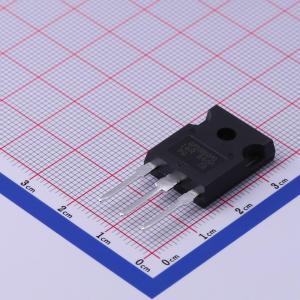

温馨提醒：图片仅供参考，商品以实物为准
IRGP20B60PDPBF
IRGP20B60PDPBF
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRGP20B60PDPBF
- 商品编号
- C500539
- 商品封装
- TO-247AC-3
- 包装方式
- 管装
- 商品毛重
- 7.333克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | NPT(非穿通型) | |
| 耗散功率(Pd) | 220W | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 40A | |
| 集电极脉冲电流(Icm) | 80A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.05V | |
| 栅极阈值电压(Vge(th)) | 4V | |
| 栅极电荷量(Qg) | 68nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 1.57nF | |
| 输出电容(Coes) | 130pF | |
| 反向传输电容(Cres) | 20pF | |
| 开启延迟时间(Td(on)) | 20ns | |
| 关断延迟时间(Td(off)) | 115ns | |
| 导通损耗(Eon) | 95uJ | |
| 关断损耗(Eoff) | 100uJ | |
| 反向恢复时间(Trr) | 42ns | |
| 工作温度 | -55℃~+150℃ |
