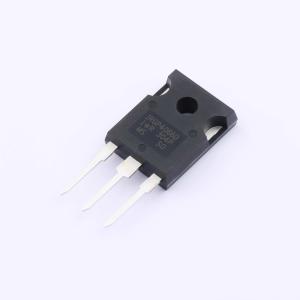

温馨提醒：图片仅供参考，商品以实物为准
IRGP4066DPBF
600V 140A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：低Vce(ON)沟槽IGBT技术。 低开关损耗。 最高结温175℃。 5μs短路安全工作区。 方形反向偏置安全工作区。 100%的器件进行ILM测试。 正Vce(ON)温度系数。 紧密的参数分布。 无铅封装
- 品牌名称
- Infineon(英飞凌)
- 商品型号
- IRGP4066DPBF
- 商品编号
- C500537
- 商品封装
- TO-247AC
- 包装方式
- 管装
- 商品毛重
- 7.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| 集射极击穿电压(Vces) | 600V | |
| 集电极电流(Ic) | 140A | |
| 耗散功率(Pd) | 454W | |
| 输出电容(Coes) | 2420pF | |
| 正向脉冲电流(Ifm) | 300A | |
| 集射极饱和电压(VCE(sat)) | 2.1V@75A,15V | |
| 栅极阈值电压(Vge(th)) | 4V@- | |
| 栅极电荷量(Qg) | 150nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 4.44nF | |
| 开启延迟时间(Td(on)) | 150ns | |
| 关断延迟时间(Td(off)) | 200ns | |
| 导通损耗(Eon) | 2.465mJ | |
| 关断损耗(Eoff) | 2.155mJ | |
| 反向恢复时间(Trr) | 155ns | |
| 工作温度 | -55℃~+175℃ | |
| 反向传输电容(Cres) | 130pF |
