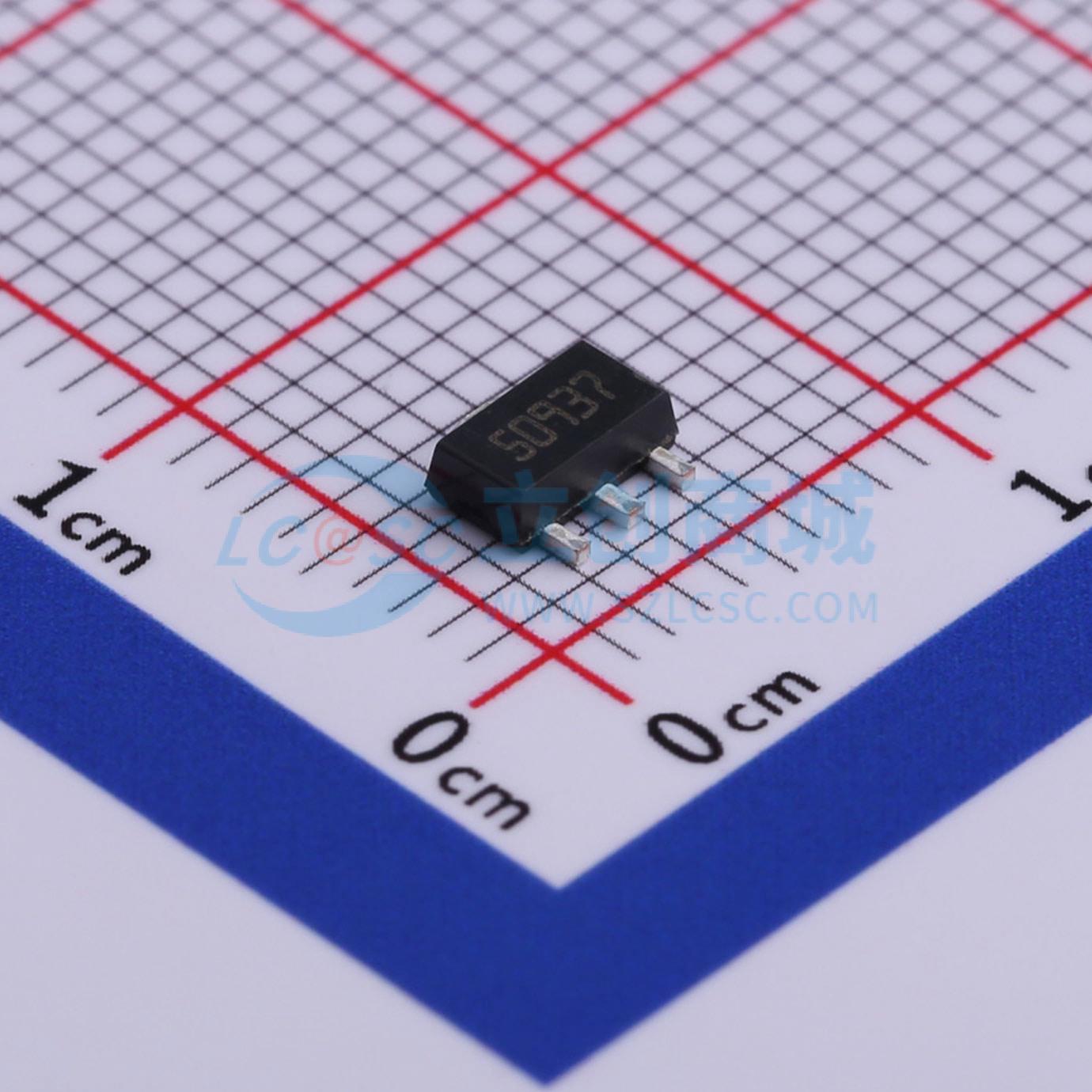

温馨提醒：图片仅供参考，商品以实物为准
LDK320ADU50R
200 mA低静态电流和高PSRR稳压器
- 描述
- 是一款低压降电压调节器，可从 2.5V 至 18V 的输入电压提供最大 200mA 的输出电流，典型压降为 100mV。输出端使用陶瓷电容进行稳定。良好的动态特性，结合低压降和低静态电流，使其适用于低功耗电池供电应用。使能逻辑控制功能允许其在关机模式下消耗低于 1μA 的总电流。该器件还包括短路电流限制、热保护和 SOA 保护。
- 品牌名称
- ST(意法半导体)
- 商品型号
- LDK320ADU50R
- 商品编号
- C495226
- 商品封装
- SOT-89-3
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 18V | |
| 输出电压 | 5V | |
| 输出电流 | 200mA | |
| 电源纹波抑制比(PSRR) | 88dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 压差 | 350mV@(200mA) | |
| 静态电流(Iq) | 60uA | |
| 特性 | 带使能；过热保护；过流保护；短路保护 | |
| 工作温度 | -40℃~+125℃@(Tj) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LDK320是一款低压差稳压器，可在2.5 V至18 V的输入电压范围内提供最大200 mA的输出电流，典型压差为100 mV。 其输出端使用陶瓷电容实现稳定。 出色的动态特性，结合低压差和低静态电流，使其适用于低功耗电池供电应用。使能逻辑控制功能可让LDK320进入关机模式，总电流消耗低于1 μA。 该器件还具备短路电流限制、热保护和安全工作区（SOA）保护功能。
商品特性
- 输入电压范围：2.5至18 V
- 极低的压差（典型值100 mV，负载为100 mA时）
- 低静态电流（典型值60 μA，关机模式下1 μA）
- 高电源抑制比（PSRR）：在120 Hz时为88 dB
- 低噪声
- 输出电压容差：在25 °C时为± 0.5%（LDK320A）或± 2%
- 输出电流高达200 mA
- 可按需提供宽范围输出电压：固定输出电压从1.2 V至12 V，步进为100 mV，且支持可调输出
- 逻辑控制电子关机
- 与1 μF陶瓷输出电容（COUT）兼容
- 电流、SOA和热保护
- 采用SOT23 - 5L和SOT - 89封装
- 温度范围：-40 °C至125 °C
应用领域
- 数码相机（DSC）
- 电视（TV）
- 蓝光光盘（BD）、DVD
- 个人电脑（PC）
- 工业领域
