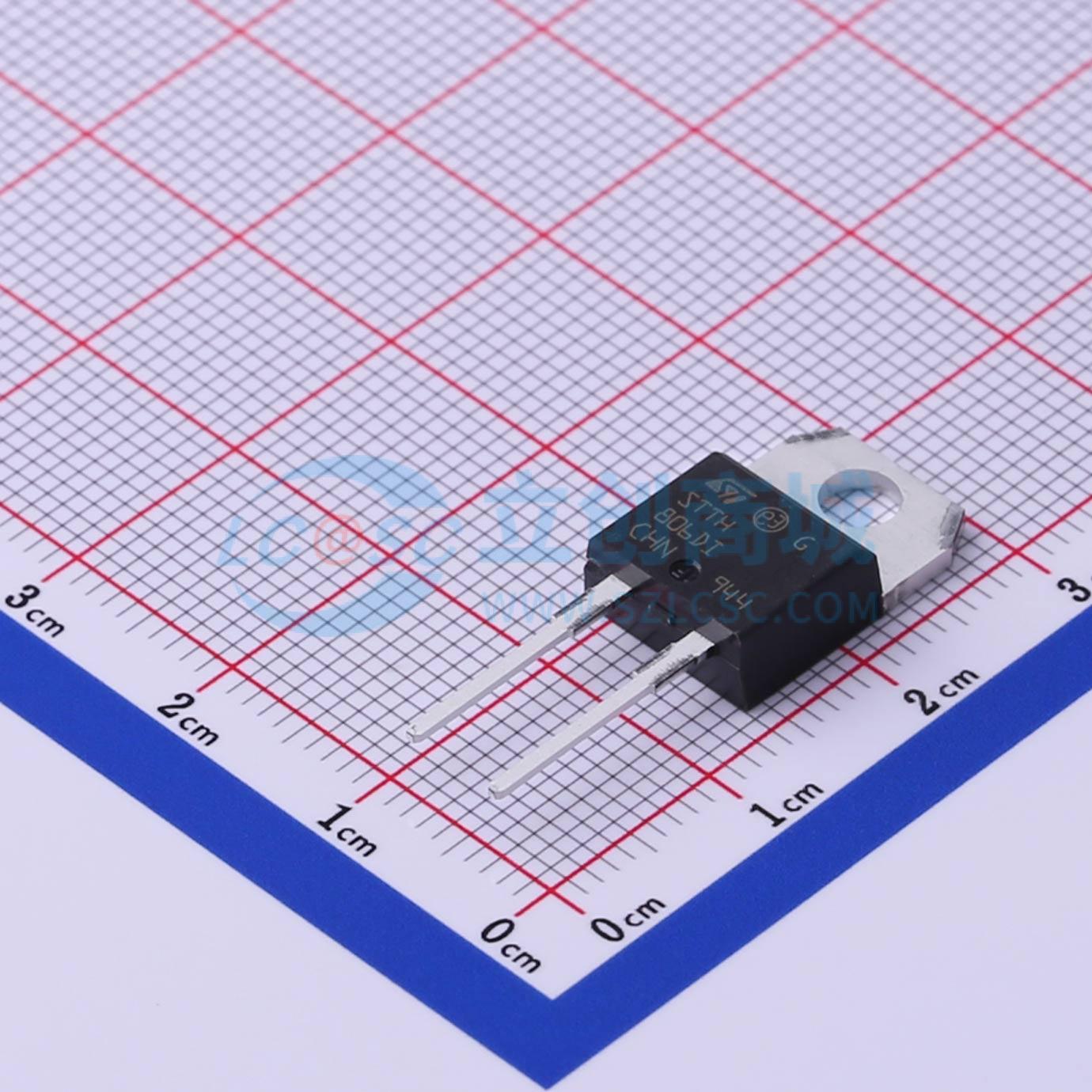

温馨提醒：图片仅供参考，商品以实物为准
STTH806DIRG
耐压:600V 电流:8A 反向恢复时间：35ns
- 描述
- 600 V，8 A超高速二极管
- 品牌名称
- ST(意法半导体)
- 商品型号
- STTH806DIRG
- 商品编号
- C495248
- 商品封装
- TO-220AC
- 包装方式
- 管装
- 商品毛重
- 2.84克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 快恢复/高效率二极管 | |
| 二极管配置 | 1个独立式 | |
| 正向压降(Vf) | 1.4V@8A | |
| 直流反向耐压(Vr) | 600V | |
| 整流电流 | 8A |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 8uA@600V | |
| 反向恢复时间(Trr) | 35ns | |
| 工作结温范围 | - | |
| 耗散功率(Pd) | - | |
| 非重复峰值浪涌电流 (Ifsm) | 90A |
商品概述
STTH806采用ST Turbo2 600V技术。
商品特性
- 超快开关
- 低反向电流
- 低热阻
- 减少导通和开关损耗
- 绝缘封装TO-220AC Ins
- 绝缘电压2500V RMS
- 典型封装电容7pF
- 环氧树脂符合UL94 V0标准
- 冷却方式：传导（C）
- 推荐扭矩值0.80Nm
- 最大扭矩值1.0Nm
- 避免单个散热器上二极管热失控的条件：dPtot/dTj <1/Rth(j-a)
- 脉冲测试条件1：tp=5ms，δ<2%
- 脉冲测试条件2：tp=380μs，δ<2%
- 导通损耗计算公式：P=1.07×IF(AV)+0.041×IF²(RMS)
应用领域
- 开关电源
- 工业应用
