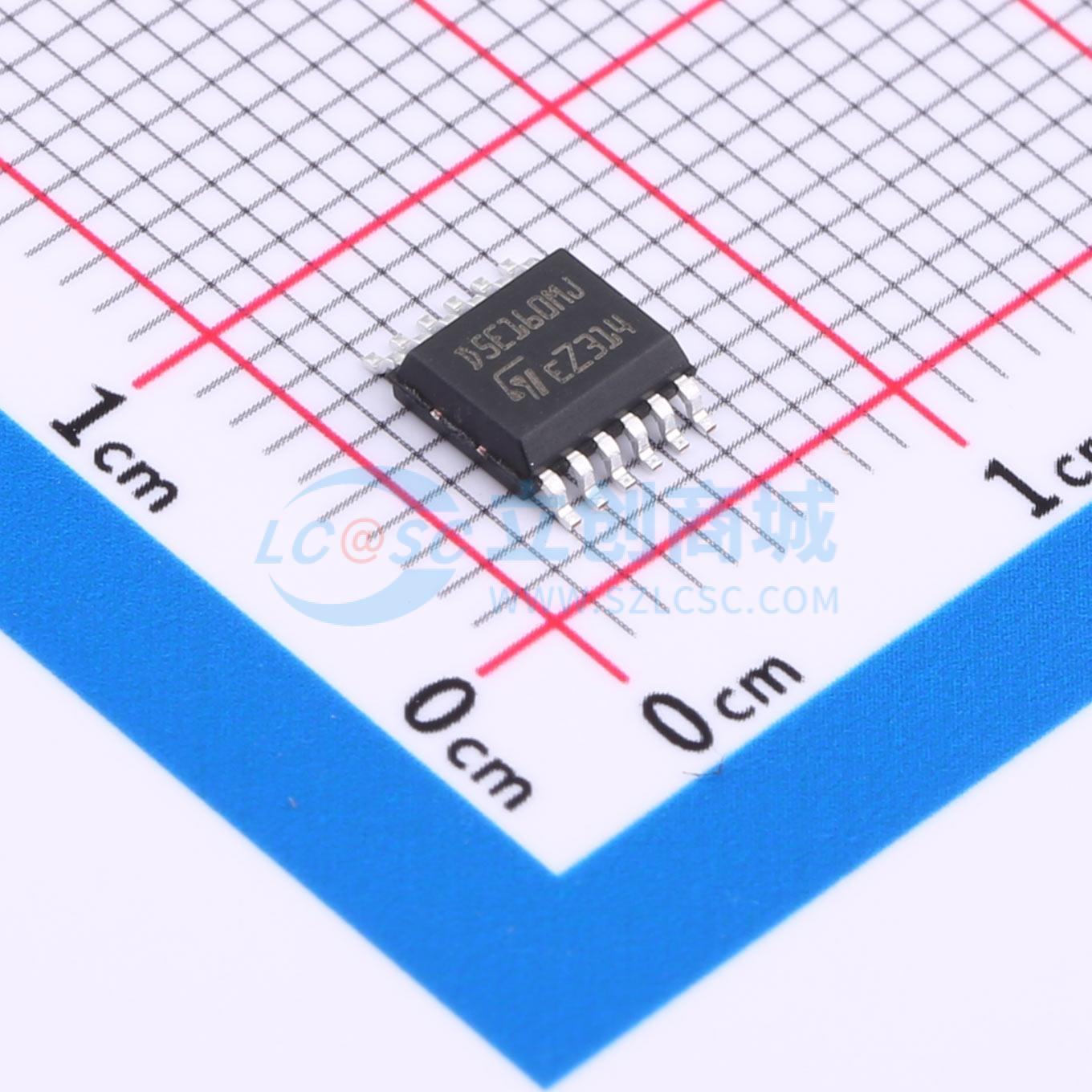

温馨提醒：图片仅供参考，商品以实物为准

VND5E160MJTR-E

双通道带模拟电流检测的高端驱动器，适用于汽车应用

描述: 支持模拟电流感应的双通道高侧驱动器，用于汽车应用
品牌名称: ST(意法半导体)
商品型号: VND5E160MJTR-E
商品编号: C495255
商品封装: PowerSSO-12
包装方式: 编带
商品毛重: 0.115克(g)

商品参数

	属性	参数值
	最大连续电流	7A
	导通电阻	160mΩ
	功能特性	过温保护；过流保护；短路保护；过压保护；反向电压保护；欠压锁定
	工作温度	-40℃~+150℃

商品概述

VND5E160MJ-E是一款双通道高边驱动器，采用VIPower™ M0-5技术，封装为PowerSSO-12。该产品设计用于驱动12V汽车接地负载，提供保护、诊断功能，并可与任何微控制器实现3V和5V CMOS兼容的便捷接口。设备集成了先进的保护功能，如负载电流限制、通过功率限制进行浪涌和过载主动管理、带自动重启的过热关断以及过压主动钳位。每个输出通道均配有专用模拟电流检测引脚，以提供增强的诊断功能，包括通过功率限制指示和过热指示快速检测过载和短路到地。通过将CS_DIS引脚拉高，可禁用整个设备的电流检测和诊断反馈，允许外部检测电阻与其他类似设备共享。

商品特性

浪涌电流主动管理（功率限制）
极低待机电流
3V CMOS兼容输入
优化电磁辐射
极低电磁敏感性
符合2002/95/EC欧盟指令
极低电流检测泄漏
比例负载电流检测
宽电流范围高精度电流检测
电流检测禁用
过载和短路到地（功率限制）指示
热关断指示
欠压关断
过压钳位
负载电流限制
快速热瞬态自限制
接地丢失和VCC丢失保护
带自动重启的过热关断（热关断）
反向电池保护
静电放电保护
采用PowerSSO-12封装

应用领域

汽车应用
所有类型的电阻性、电感性和电容性负载
适合作为LED驱动器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	功率电子开关
	类型	高侧开关
	通道数	2
	输入控制逻辑	高电平有效
	工作电压	4.5V~28V
