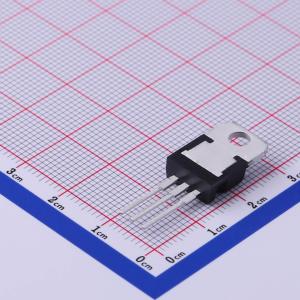

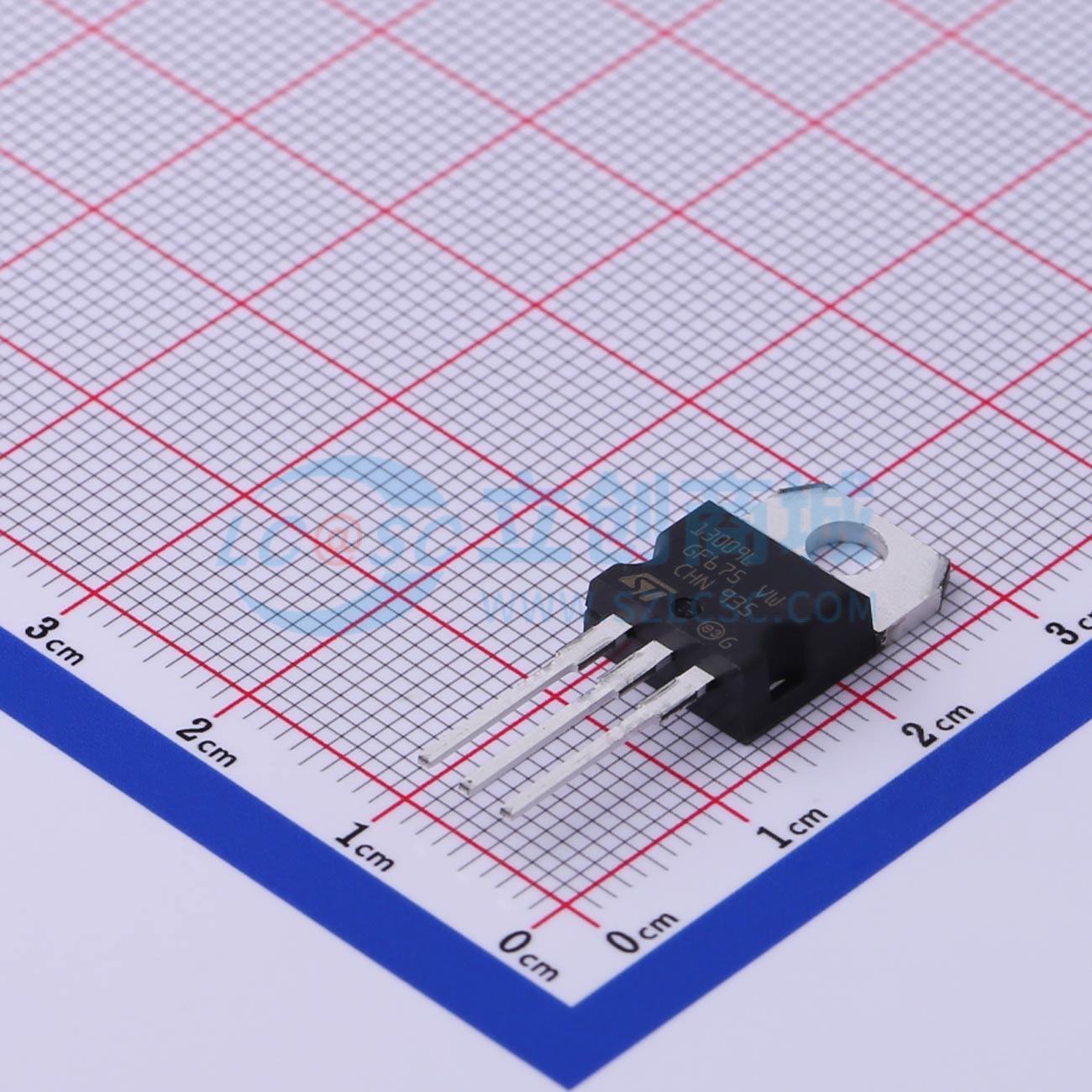

ST13009
NPN 电流:12A 电压:700V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高压快速切换NPN功率晶体管
- 品牌名称
- ST(意法半导体)
- 商品型号
- ST13009
- 商品编号
- C495229
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 三极管(BJT) | |
| 晶体管类型 | NPN | |
| 集电极电流(Ic) | 12A | |
| 集射极击穿电压(Vceo) | 700V | |
| 耗散功率(Pd) | 100W | |
| 直流电流增益(hFE) | 15 |
| 属性 | 参数值 | |
|---|---|---|
| 特征频率(fT) | - | |
| 集电极截止电流(Icbo) | 500uA | |
| 集射极饱和电压(VCE(sat)) | 1.25V | |
| 工作温度 | -65℃~+150℃ | |
| 射基极击穿电压(Vebo) | 12V | |
| 数量 | 1个NPN |
商品概述
该器件采用高压多外延平面技术制造，以实现高开关速度和高电压能力。它采用空心发射极结构来提高开关速度。采用TO-220封装。
商品特性
- 动态参数差异小
- 高电压能力
- 批次间差异最小，确保可靠运行
- 极高的开关速度
应用领域
- 开关模式电源
