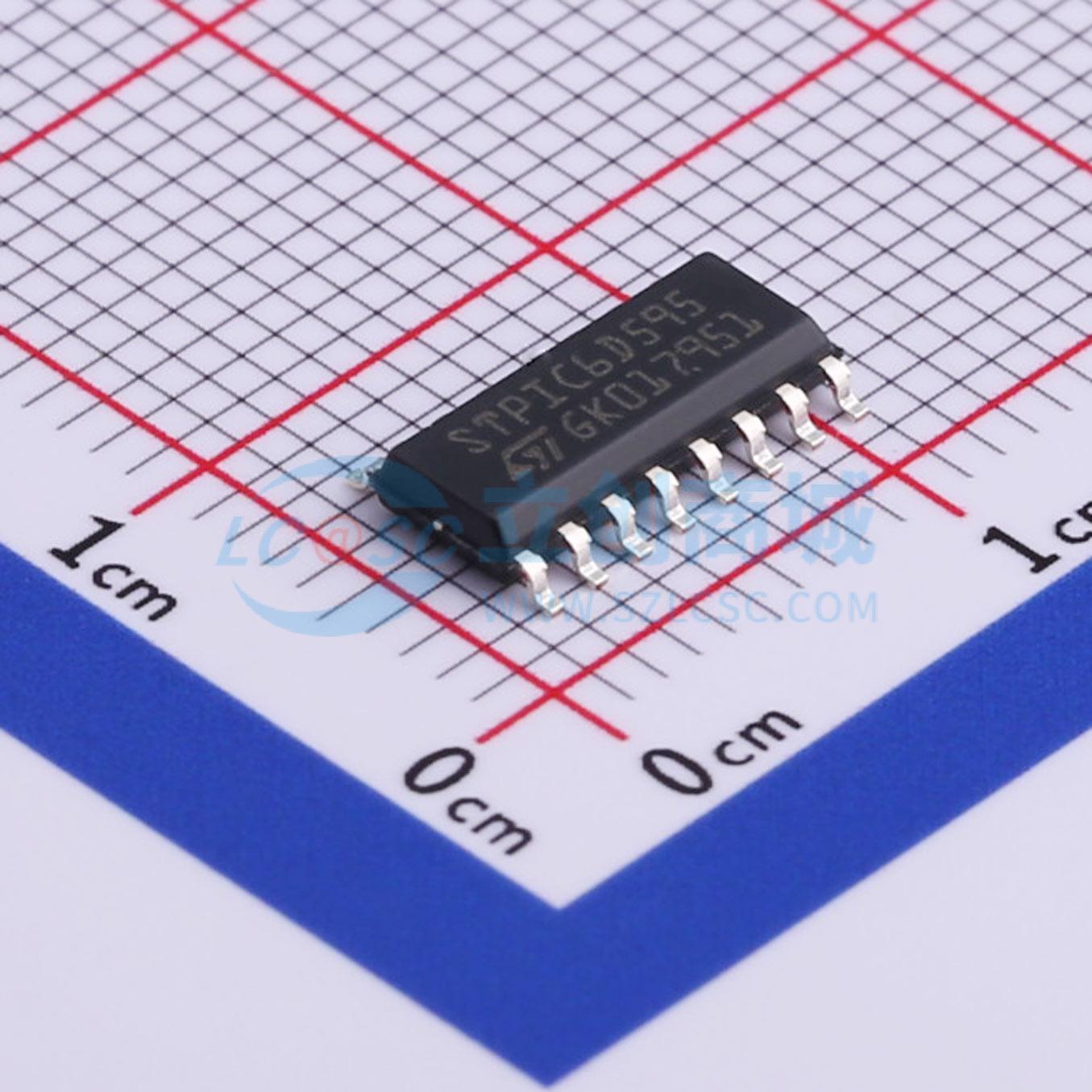

温馨提醒：图片仅供参考，商品以实物为准
STPIC6D595MTR
8位移位寄存器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 功率逻辑8位移位寄存器
- 品牌名称
- ST(意法半导体)
- 商品型号
- STPIC6D595MTR
- 商品编号
- C495247
- 商品封装
- SO-16
- 包装方式
- 编带
- 商品毛重
- 0.397克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 移位寄存器 | |
| 功能 | 串行至串行或并行 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | - | |
| 元件数 | 1 | |
| 输出类型 | 开漏 | |
| 系列 | - | |
| 耗散功率(Pd) | 1087mW |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 90ns@5V,30pF | |
| 输出电流 | 100mA | |
| 分辨率(位) | 8 | |
| 输入类型 | - | |
| 灌电流(IOL) | 100mA | |
| 拉电流(IOH) | - | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | 异步清零功能；输出使能 |
商品概述
STPIC6D595是一款单片、中压、低电流功率8位移位寄存器。该设备包含一个8位串行输入、并行输出的移位寄存器，为8位D型存储寄存器提供数据。数据分别通过移位和存储寄存器时钟（SRCK）以及寄存器时钟（RCK）传输。设备在SRCK的上升沿通过串行输出（SER OUT）端口输出数据。当移位寄存器清零（CLR）为高电平时，存储寄存器将数据传输到输出缓冲器；当CLR为低电平时，输入移位寄存器被清零。当输出使能（G）保持高电平时，输出缓冲器中的所有数据保持低电平，所有漏极输出关闭；当G保持低电平时，存储寄存器的数据对输出缓冲器透明。当输出缓冲器中的数据为低电平时，DMOS晶体管输出关闭；当数据为高电平时，DMOS晶体管输出具有灌电流能力。SER OUT允许将移位寄存器的数据级联到其他设备。输出为低侧、开漏DMOS晶体管，输出额定值为20V和120mA连续灌电流能力。每个输出在Tc=25℃时提供250mA的最大限流。随着结温升高，限流降低，以提供额外的设备保护。设备在使用人体模型测试时还提供高达2.0kV的ESD保护。STPIC6D595的工作外壳温度范围为-40℃至125℃。
商品特性
- 低导通电阻，典型值4Ω
- 8个100mA DMOS输出
- 250mA限流能力
- 可级联
- 低功耗
- 封装引脚兼容STPIC6C595
应用领域
- 适用于需要相对中等负载功率的系统，如LED
