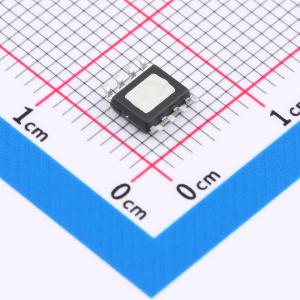

温馨提醒：图片仅供参考，商品以实物为准
XL2596HVP-ADJE1
降压型 2A 4.5V~50V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 降压，内置，输入4.5-50V,输出1.23-48V，2A,150KHz
- 品牌名称
- XLSEMI(芯龙)
- 商品型号
- XL2596HVP-ADJE1
- 商品编号
- C48031566
- 商品封装
- SOP-8-EP
- 包装方式
- 编带
- 商品毛重
- 1.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~50V | |
| 输出电压 | 1.23V~48V | |
| 输出电流 | 2A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1.3mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 | |
| 功能特性 | 过流保护 |
商品概述
XL2596HVP是一款高电压、高效率的降压型DC-DC开关转换器，恒定150KHz开关频率，输出电流能力高达2A。它支持4.5V~50V的宽输入操作电压范围，同时支持最大占空比100%输出。芯片内置环路补偿模块，可有效减少系统元器件数量，降低整个电源系统的成本并减小印制电路板的空间。XL2596HVP提供ADJ可调输出电压版本、3.3V、5.0V、12V固定输出电压版本。芯片内置热关断保护功能、输出限流保护功能、短路保护功能等。当短路保护功能启用时，开关频率从150KHz降至30KHz左右。
商品特性
- 推荐工作电压：4.5V~50V
- 输出ADJ、3.3V、5.0V、12V电压版本
- 输出电压范围：1.23V~48V
- 最大占空比100%
- 反馈基准电压精度±1.5%
- 输入与输出最小压差1.5V
- 恒定150KHz开关频率
- 最大2A开关电流
- 内置高压功率晶体管
- 效率高达90%以上
- 出色的线性调整率与负载调整率
- EN引脚TTL关机功能
- 内置热关断保护功能
- 内置限流保护功能
- 内置短路保护功能
- 温度等级1级：-40℃至125℃的环境工作温度范围
- 器件HBM ESD分类等级Class3B
- SOP8-EP封装
应用领域
- 汽车电子
- 工业控制
- 通讯设备
- 物联网
