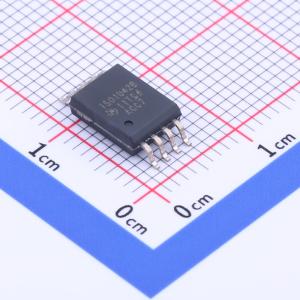

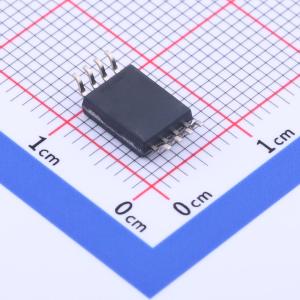

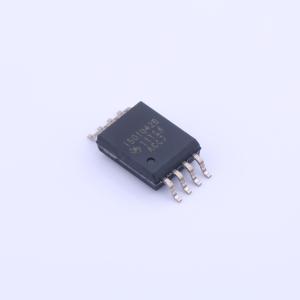

ISO1042BDWVR

ISO1042器件是一款电流隔离式控制器局域网（CAN）收发器，符合ISO11898 - 2（2016）标准规范。ISO1042器件提供±70 V直流总线故障保护和±30 V共模电压范围。该器件在CAN FD模式下支持高达5 Mbps的数据速率，与传统CAN相比，可实现有效负载的更快传输。此器件采用二氧化硅（SiO₂）绝缘屏障，耐受电压为5000 V_RMS，工作电压为1060 V_RMS。电磁兼容性得到显著增强，可确保系统级静电放电（ESD）、电快速瞬变（EFT）、浪涌和辐射达标。与隔离电源配合使用时，该器件可防止高压，并阻止总线上的噪声电流进入本地接地。ISO1042器件提供基本隔离和加强隔离两种类型。ISO1042器件支持-40℃至+125℃的宽环境温度范围。该器件提供SOIC - 16（DW）封装和更小的SOIC - 8（DWV）封装。

• 符合ISO 11898 - 2:2016物理层标准，支持高达1 Mbps的传统CAN和高达5 Mbps的FD（灵活数据速率）
• 低环路延迟：152 ns
• 保护特性：
  • 直流总线故障保护电压：±70 V
  • 总线引脚的HBM ESD耐受能力：±16 kV
  • 驱动器显性超时（TXD DTO）
  • V_CC1和V_CC2欠压保护
• 共模电压范围：±30 V
• 无电源时为理想的无源、高阻抗总线终端
• 高共模瞬态抗扰度（CMTI）：100 kV/μs
• V_CC1电压范围：1.71 V至5.5 V
• 支持与CAN控制器的1.8 V、2.5 V、3.3 V和5.0 V逻辑接口
• V_CC2电压范围：4.5 V至5.5 V
• 强大的电磁兼容性（EMC）：
  • 系统级ESD、EFT和浪涌抗扰度
  • 低辐射
• 环境温度范围：-40℃至+125℃
• 提供16 - SOIC和8 - SOIC封装选项
• 有汽车级版本：ISO1042 - Q1
• 安全相关认证：
  • 符合DIN VDE V 0884 - 11:2017 - 01标准的7071 V_PK和1500 V_PK V_IORM（加强和基本选项）
  • 符合UL 1577标准的1分钟5000 V_RMS隔离
  • IEC 60950 - 1、IEC 60601 - 1和EN 61010 - 1认证
  • CQC、TUV和CSA认证

• 交流和伺服驱动器
• 太阳能逆变器
• PLC和DCS通信模块
• 电梯和自动扶梯
• 工业电源
• 电池充电和管理
