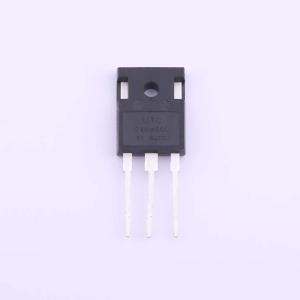

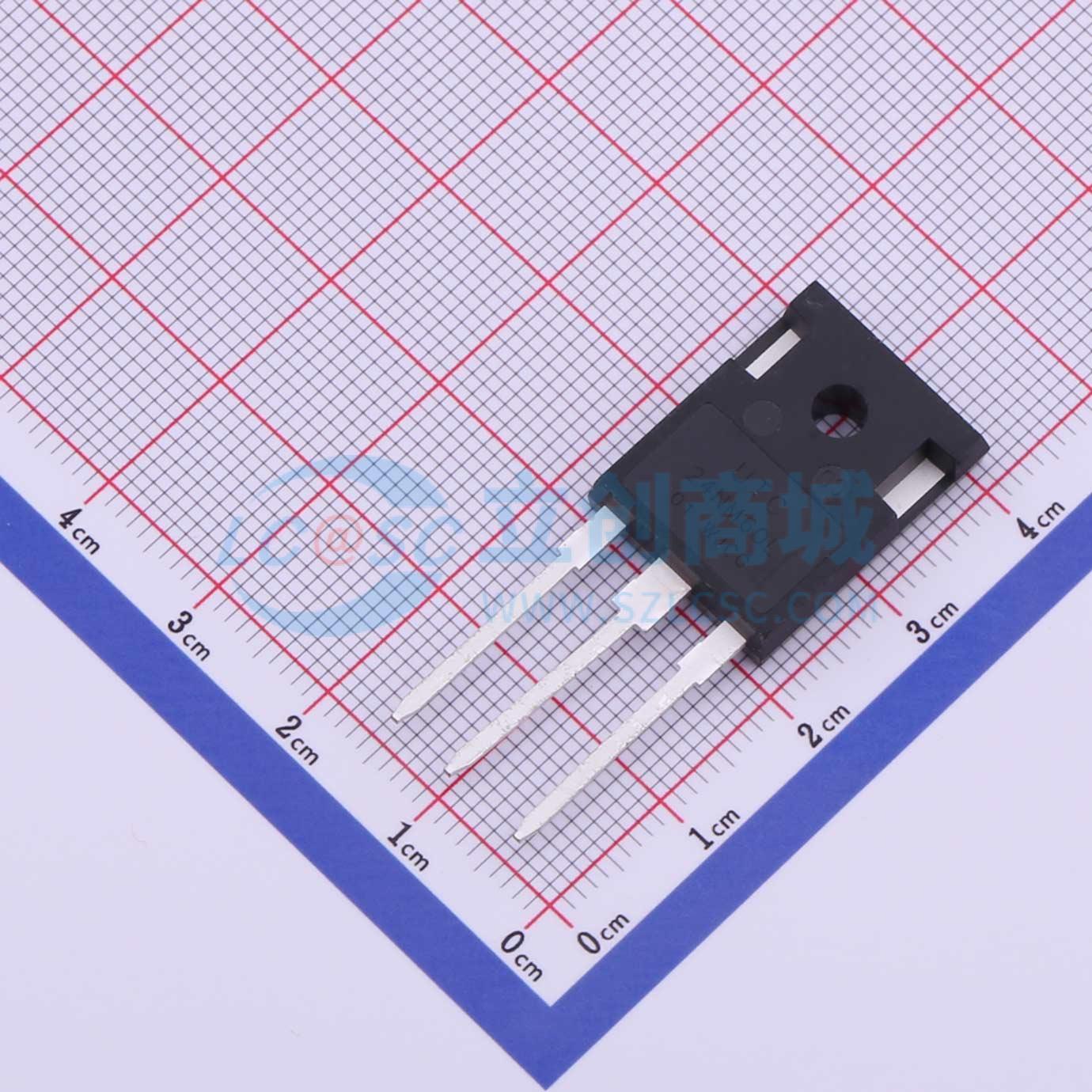

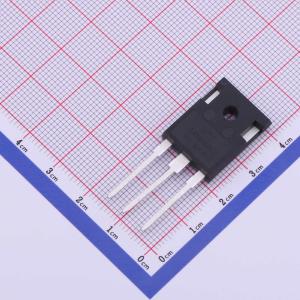

24NM60L-T47-T
24NM60L-T47-T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- UTC(友顺)
- 商品型号
- 24NM60L-T47-T
- 商品编号
- C484514
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.87克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 24A | |
| 导通电阻(RDS(on)) | 160mΩ@10V,12A | |
| 耗散功率(Pd) | 192W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4.5V | |
| 栅极电荷量(Qg) | 76nC@10V | |
| 输入电容(Ciss) | 2nF@25V | |
| 反向传输电容(Crss) | 110pF@25V | |
| 工作温度 | - |
商品概述
UTC 24NM60 是一款超结 MOSFET 结构器件，旨在具备更优特性，如快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性。这款功率 MOSFET 通常用于电力应用的 AC-DC 转换器中。
商品特性
- 在 VGS = 10V、ID = 12A 条件下，RDS(ON) ≤ 0.16Ω
- 高开关速度
- 经过 100% 雪崩测试
