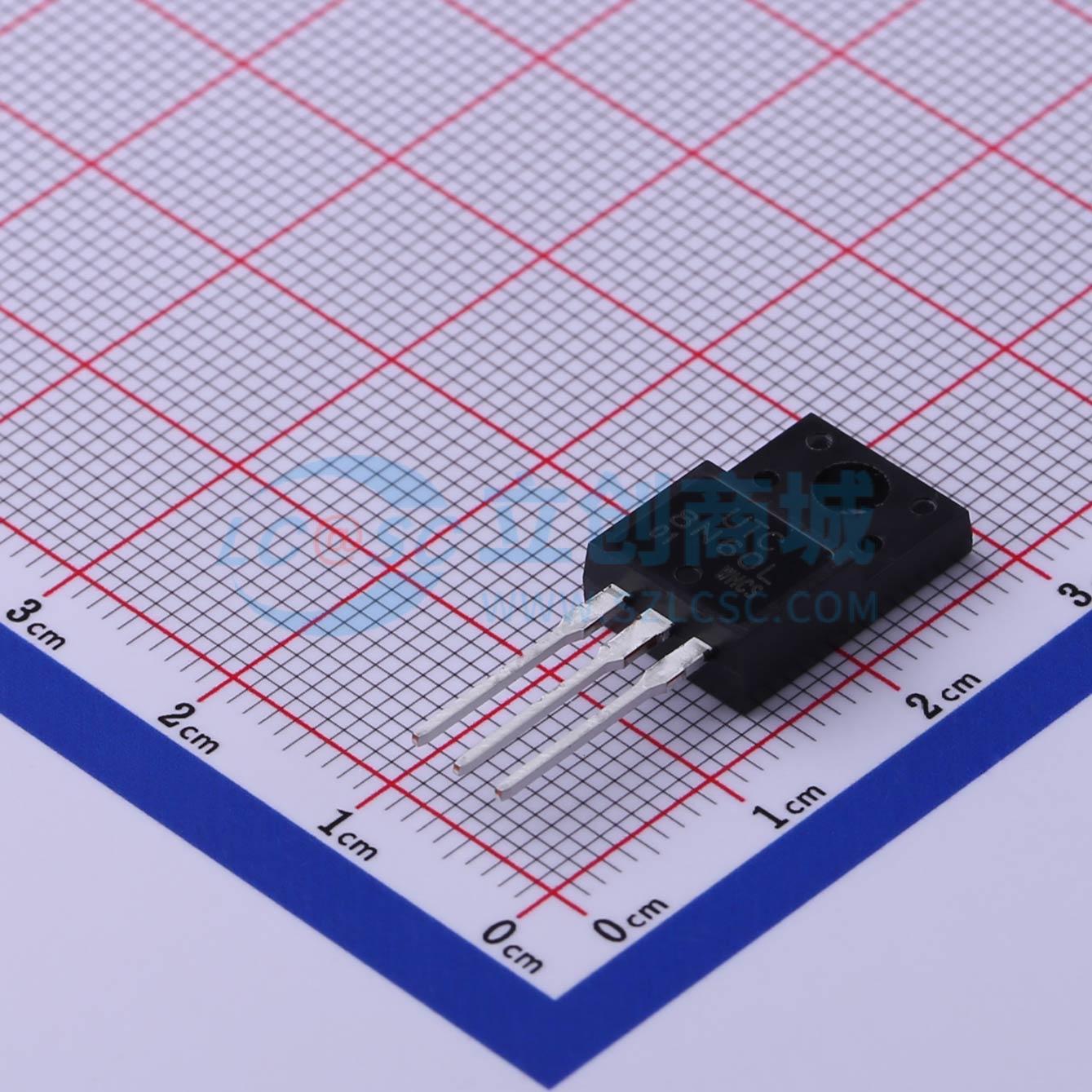

温馨提醒：图片仅供参考，商品以实物为准
8N60L-TF3-T
1个N沟道 耐压:600V 电流:8A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- UTC(友顺)
- 商品型号
- 8N60L-TF3-T
- 商品编号
- C484523
- 商品封装
- TO-220F-3
- 包装方式
- 管装
- 商品毛重
- 2.28克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 600V | |
| 连续漏极电流(Id) | 8A | |
| 导通电阻(RDS(on)) | 1.2Ω@10V | |
| 耗散功率(Pd) | 48W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 4V | |
| 栅极电荷量(Qg) | 28nC@10V | |
| 输入电容(Ciss) | 1.255nF | |
| 反向传输电容(Crss) | 16pF | |
| 工作温度 | -55℃~+150℃ |
商品概述
UTC 8N60是一款高压、大电流功率MOSFET，具备更优特性，如快速开关时间、低栅极电荷、低导通电阻和高抗雪崩特性。该功率MOSFET通常用于电源、PWM电机控制、高效DC - DC转换器和桥式电路等高速开关应用。
商品特性
- RDS(ON) < 1.2Ω@VGS = 10 V
- 超低栅极电荷(典型值28 nC)
- 低反向传输电容(CRSS = 典型值12.0 pF)
- 快速开关能力
- 规定雪崩能量
- 改善dv/dt能力,高抗扰度
应用领域
-电源-PWM电机控制-高效DC-DC转换器-桥式电路
